SenCon HE - 8
Nun kann die hydraulische Anbindung der Solar-
4
station an den Solarkreislauf erfolgen. Es ist hier-
bei optional die Anbindung an Kupferrohr oder an
Flexrohr (Edelstahlwellschlauch) möglich (je nach
Bestellung). Die für die Anbindung erforderlichen
vier Verbindungsstücke (Fittings) sind nicht im Lie-
ferumfang enthalten.

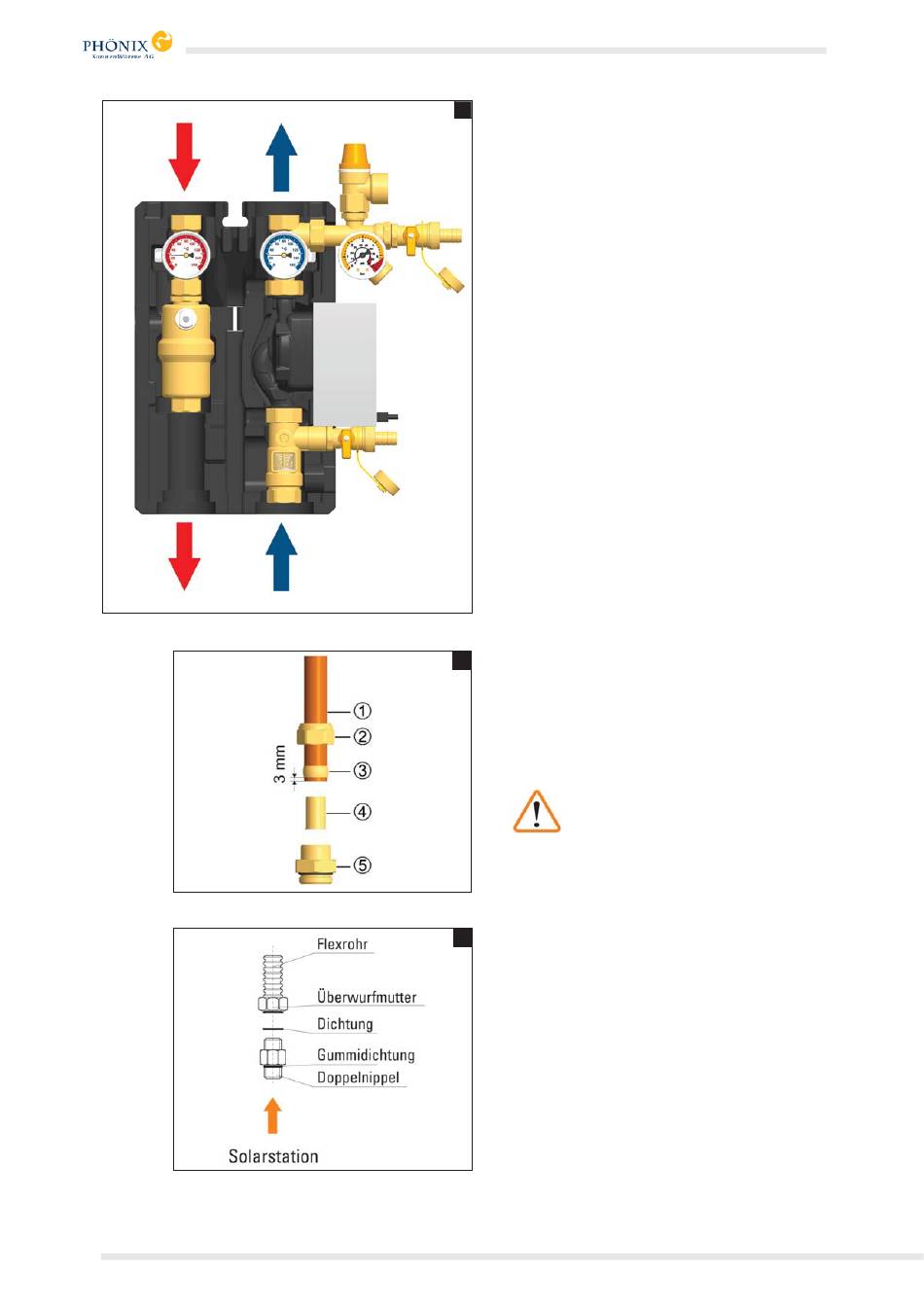

Der Anschluß von Kupferrohr erfolgt über Schneid-
ringverschraubung (siehe Darstellung in Bild 5):
1. Schieben Sie die Überwurfmutter
•
Schneidring
3
auf das Kupferrohr
sichere Krafteinleitung und Abdichtung gewährlei-
stet ist, muss das Rohr mindestens 3 mm aus dem
Schneidring heraus stehen.
2. Schieben Sie die Stützhülse
3. Stecken Sie das Kupferrohr mit den aufgestek-
•
2
kten Einzelteilen (
in das Gehäuse der Schneidringverschraubung
hinein.
4. Schrauben Sie die Überwurfmutter
handfest an.
5. Ziehen Sie die Überwurfmutter
zen Umdrehung fest an. Um den Dichtring nicht zu
beschädigen, sichern Sie hierbei das Gehäuse der
Schneidringverschraubung
Der optionale Anschluß von Flexrohr erfolgt mit
Hilfe von Doppelnippeln (siehe untere Darstellung
in Bild 6). Dabei ist unbedingt zu beachten, daß
5
das Gewinde mit dem Gummidichtring in die Sta-
tion einzuschrauben ist. Die andere Seite des Dop-
pelnippels ist mit der Überwurfmutter des Flexroh-
res zu verschrauben. Beim Verschrauben muß der
Doppelnippel am Sechskant gegengekontert wer-
den.
Wichtig: Vor der Verschraubung ist zu
kontrollieren, daß in der Befestigungs-
mutter des Flexrohrschlauches ein Einle-
gering aus Metall (fixiert die Lage der
Überwurfmutter auf dem Flexrohr) sowie eine Dich-
tung vorhanden ist, da dies für eine dichte Anbin-
dung erforderlich ist.
6
Anschließend die vordere Hälfte der Isolierungs-
schale wieder aufstecken.
Solarstation
•
2
und den
•
1
. Damit eine
•
4
in das Kupferrohr.
•
•
,
3
und
4
) so weit wie möglich
•
2
zunächst
•
2
mit einer gan-
•
5
gegen Verdrehen.
•
5
