Armstrong GD-30 Gebrauchsanweisung

®
Diese Gebrauchsanweisung ist durch Fachpersonal zu benutzen!
PRODUKTBESCHREIBUNG

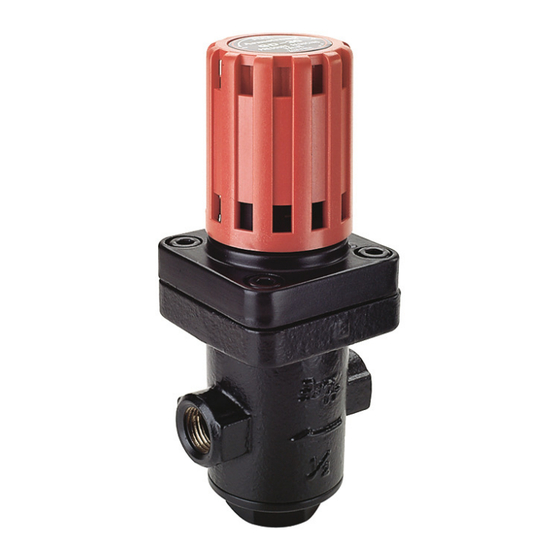

Die Zeichnung zeigt das Modell: GD-30
Direktwirkendes Armstrong Druckminderventil aus Bronze oder Edelstahl.
Für Dampf, Luft und nicht-korrosive Gase.
Werkstoffangaben, Zubehör, Abmessungen und Gewichte finde Sie in den Datenblättern,
oder Sie fragen Ihre Armstrong-Vertretung.
INSTALLATION
Die Zeichnung zeigt das Modell: GD-30S
nicht enthalten
INBETRIEBNAHME, EINSTELLUNG UND AUSSERBETRIEBNAHME
Detaillierte Informationen über Einbau, Inbetriebnahme und Außerbetriebnahme finden Sie in den ARMSTRONG
Datenblättern, oder Sie fragen Ihre ARMSTRONG-Vertretung.
Zur Einstellung des Druckminderventils ist eine Auslassdruckanforderung erforderlich.
Die unten abgebildete Installation bezieht sich auf Dampfanwendungen.
Für Luft und andere Gase sollte der Kondensatableiter (6) durch einen Entwässerer ausgetauscht werden..
Absperrventile (3 & 4) schließen und
-
Bypass-Ventil
Einlassrohr durchzublasen.
Durchblasen des Systems das Bypass-
Ventil (2) schließen;
Ordnungsgemäße Funktion des Konden-
-
satableiters (6) sicherstellen;
Einlassventil (3) vollständig und Auslass-
-
ventil (4) teilweise öffnen;
Einstellhebel des Druckminderventils
-
herunterdrücken
drehen, bis der gewünschte Druck am Auslass des Druckminderventils (1). erreicht ist.
Hebel loslassen, er rastet automatisch ein;
Auslassventil (4) vollständig öffnen. Die Druckminderanlage sollte nun normal funktionieren;
-
Für die Außerbetriebnahme zuerst das Einlassventil (3) und dann das Auslassventil (4)
-
schließen.
Druckminderventile
Modelle GD-30 und GD-30S
Druckminderventil-Anschluss
(2) öffnen, um
Nach
und im Uhrzeigersinn
das
dem
(1)
