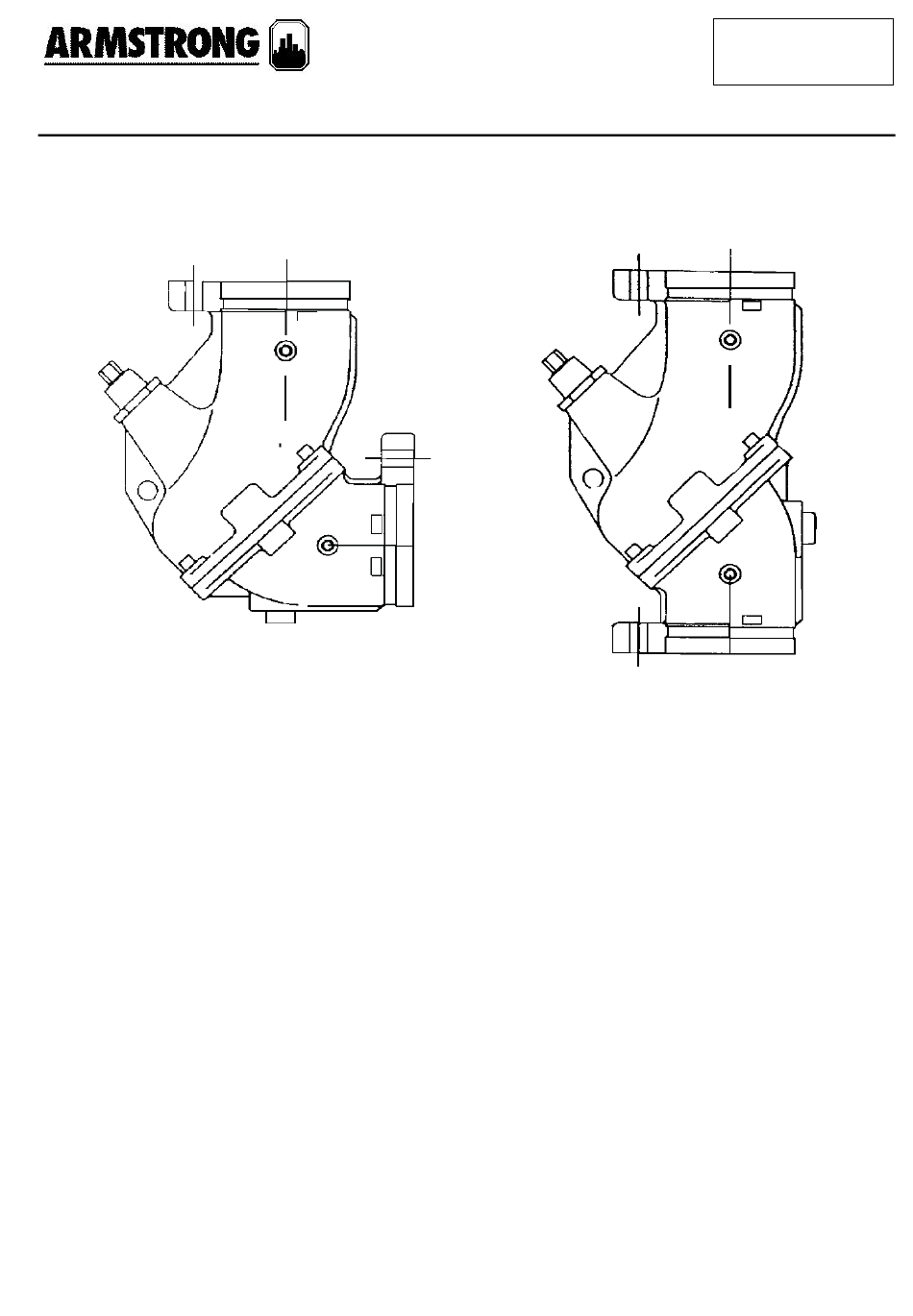

    DATEI NR.: 35.80DE DATUM: 20. Februar 2010 ERSETZT: 6-1/OM/1 DATUM: Januar 2005 INSTALLATIONS- UND BETRIEBSANLEITUNG. FLO-TREX KOMBINATIONSVENTIL MIT GENUTETEM ENDE – Rechtwinkliges Modell FTV-A Gerades Modell FTV-S INHALTSVERZEICHNIS 1. Einführung Seite 2 2. Installation Seite 2 3. Flanschadapter Seite 2 und 3 4.
  • Seite 2: Einführung

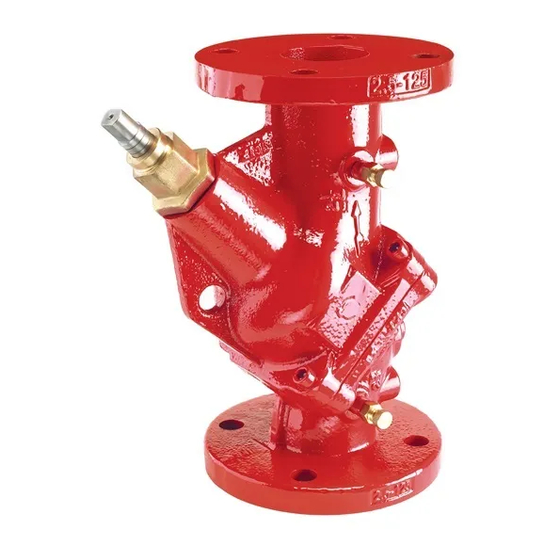

    1. EINFÜHRUNG 1.1 Die Kombinationsventile vom Typ FTV Flo-Trex sind für die Installation auf der Förderseite von Zentrifugalpumpen konzipiert. Das Kombinationsventil beinhaltet drei Funktionen in einem Ventil:  Tropfdicht, Absperrventil  Federverschluss, druckstoßfreies Rückschlagventil  Durchfluss-Drosselventil Durchflussanzeigeskala Edelstahlfeder Hauben-O-Ring Edelstahlschaft Druck-/ Temperaturmessanschlüsse Ventilsitz-EPDM aus hochfestem...
  • Seite 3: Druck-Temperatur-Grenzwerte

    3.2 Schmieren Sie die Innen- und Außenseite der Dichtung mit dem mitgelieferten Schmiermittel oder einem ähnlichen, wasserlöslichen Schmiermittel, das nicht auf Erdöl basiert. 3.3 Drücken Sie die Dichtung fest in die Flanschvertiefung und stellen Sie sicher, dass die Dichtungslippe nach außen zeigt.
  • Seite 4: Bestimmen Der Durchflussrate Mit Dem Ventil In Gedrosselter Stellung

    Durchflussmessgerät mit PMP-Adaptern. VORSICHT: Es muss eine Schutzbrille verwendet werden, und die Sonde sollte nicht über einen längeren Zeitraum (z. B. über Nacht) im Fitting belassen werden, da beim Entfernen der Sonde Lecks an den Sondenmesspunkten auftreten können. 6.2.2 Siehe Flo-Trex-Leistungskurven bei Ventil in vollständig geöffneter Stellung (Abb. 4). Suchen Sie den Differenzialdruck auf der linken Seite der Tabelle und verlängern Sie die Linie horizontal bis zur verwendeten Ventilgröße.
  • Seite 5: Betrieb

    DURCHFLUSSANZEIGESKALA Der Ventilschaft mit den genuteten Ringen und der Positionierungshülse kennzeichnet die gedrosselte Stellung des Ventils. Die Skaleneinteilung in Viertelumdrehungen auf der Hülse, inklusive vorgezeichneter Linie auf dem Schaft, ermöglicht eine ungefähre Durchflussmessung. Hinweis: Das Ventil wird in geschlossener Stellung geliefert. Die Anzeige auf der Kunststoffhülse wird an der vertikal vorgezeichneten Linie auf dem Schaft ausgerichtet.
