Armstrong GP-2000 Gebrauchsanweisung

®
Diese Gebrauchsanweisung ist durch Fachpersonal zu benutzen !
PRODUKTBESCHREIBUNG

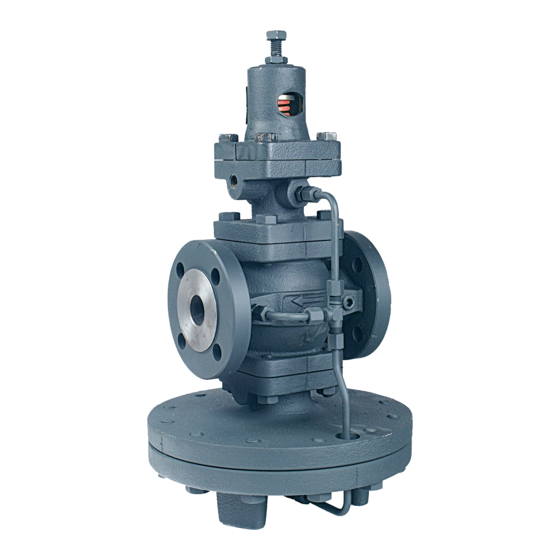

Die Abbildung zeigt das Modell GP-2000
GP-2000: Extern geregeltes Armstrong Druckminderventil aus Sphäroguss.
GP-2000R: Extern geregelter Armstrong Gegendruckregler aus Sphäroguss.
Nur für Dampfanwendungen.
Optional: ¼" Impulsleitung (2m) mit Anschlüssen.
Werkstoffangaben, Zubehör, Abmessungen und Gewicht finden Sie und den Datenblättern,
oder fragen Sie Ihre Vertretung.
INSTALLATION
Die Zeichnung zeigt das Modell: GP-2000
nicht enthalten
Inbetriebnahme, Einstellung und Außerbetriebnahme
Detaillierte Informationen über Einbau, Inbetriebnahme und Außerbetriebnahme finden Sie in den Datenblättern,
oder fragen Sie Ihre Vertretung.
Zur Einstellung des Druckminderventils ist eine Auslassdruckanforderung erforderlich.
Die unten abgebildete Installation bezieht sich auf GP-2000.
Absperrventile(3
-
Bypass-Ventil
Einlassrohr
Durchblasen des Systems das Bypass-
Ventil (2) schließen;
Ordnungsgemäße
-
Kondensatableiters (6) sicherstellen;
Sicherheitsmutter (29) und Stellschraube
-
oben auf dem Druckminderventil (1) lösen,
um die Stellfeder freizugeben;
Modell GP-2000:
Einlassventil (3) vollständig und Auslassventil (4) teilweise öffnen;
-
Stellschraube im Uhrzeigersinn drehen, bis der gewünschte Druck am Auslass des
-
Druckminderventils (1) erreicht ist.
sperren;
Auslassventil (4) vollständig öffnen. Die Druckminderanlage sollte nun normal funktionieren;
-
Für die Außerbetriebnahme zuerst das Einlassventil (3) und dann das Auslassventil (4)
-
schließen.
Model GP-2000R:
Einlassventil (3) vollständig und Auslassventil (4) teilweise öffnen;
-
Druckminderventile
Modell GP-2000 and GP-2000R
Druckminderventil-Anschluss
& 4) schließen
(2) öffnen, um
durchzublasen.
Funktion
und
das
Nach
des
Sicherheitsmutter festziehen, um die Einstellung zu
