Inhaltszusammenfassung für Armstrong TVS 6000UD

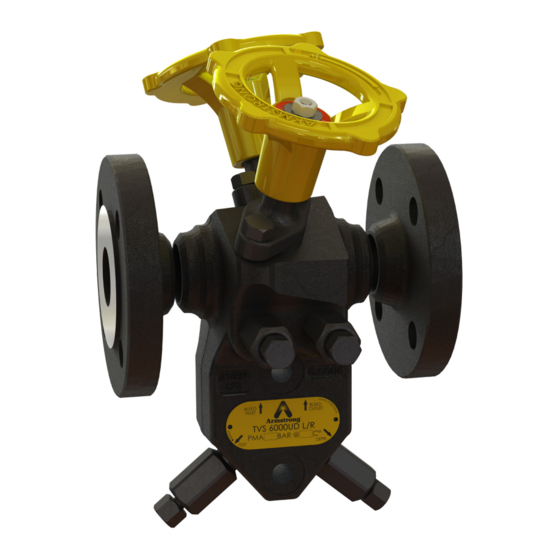

- Seite 1 TVS 6000UD Multifunktionseinheit mit doppeltem Absperr- und Entlüftungsventil Installations- und Betriebshandbuch Lesen Sie bitte diese Anleitung und bewahren Sie sie zur späteren Einsichtnahme auf. 889-DE V1.6...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Sicherheitsinformationen (siehe Explosionsansicht auf Seite 7) Funktionsweise Öffnen und Schließen der TVS-Absperrventile Öffnen und Schließen der Entlüftungsventile Schmutzfänger-Abschlammventil und Druckminderung von TVS 6000UD Testen der Funktionsweise des Kondensatableiters von TVS 6000UD Wartungsvorgänge und Austauschen des Kondensatableiters von TVS 6000UD Vorgehensweise zum Schließen Vorgehensweise zum Öffnen Fehlersuche für Absperr- sowie Entlüftungs-, Test- und Abschlammventile von TVS 6000UD Entnehmen von Verbindungsstück, Ventildichtungsringen,... -
Seite 3: Allgemeine Sicherheitsinformationen
Dieses Handbuch ist nur für erfahrene Fachkräfte bestimmt. Es enthält wichtige Hinweise für die Installation und Wartung von Multifunktionseinheiten der Serie TVS 6000UD. Auswahl und Installation der Armaturen sollten immer von einer kompetenten technischen Beratung begleitet werden. Für weitere Informationen wenden Sie sich bitte an Armstrong International oder die lokale Armstrong-Vertretung. -
Seite 4: Öffnen Und Schließen Der Entlüftungsventile
Öffnen und Schließen der Entlüftungsventile Die Rolle der Entlüftungsventile von TVS 6000UD besteht darin, einen sicheren und schnellen Austausch der angeschlossenen Kondensatableiter zu ermöglichen. Wenn die 2 Absperrventile geschlossen sind und Leckagen an den Sperrpunkten auftreten, werden sie sichtbar und über die geöffneten Entlüftungsventile, d. h. vorgeschaltete (A-A‘) oder nachgelagerte (G-G‘) Absperrventile, in die Atmosphäre entlüftet. -
Seite 5: Wartungsvorgänge Und Austauschen Des Kondensatableiters Von Tvs 6000Ud
Wartungsvorgänge und Austauschen des Kondensatableiters von TVS 6000UD Falls der Kondensatableiter aus einem beliebigen Grund ausgetauscht werden muss, bitte folgende Sicherheitsprozedur befolgen: Vorgehensweise zum Schließen VERBRENNUNGSGEFAHR! Mit Vorsicht vorgehen, da eventuell Verbrennungsgefahr für das Personal besteht. A-A’, G-G’ schließen. B, H, F, D öffnen. •... -
Seite 6: Fehlersuche Für Absperr- Sowie Entlüftungs-, Test- Und Abschlammventile Von Tvs 6000Ud
Fehlersuche für Absperr- sowie Entlüftungs-, Test- und Abschlammventile von TVS 6000UD Ein Kolbenventil kann seine Dichtheit mehrere Jahre ohne Wartung beibehalten und keine Lecks aufweisen. Bei anspruchsvollen Anwendungen, wie schnelles Aufheizen und Abkühlen, kann eine Vor-Ort-Wartung erforderlich sein. Je nach Problem können folgende einfache Schritte helfen: •... -
Seite 7: Entnehmen Von Verbindungsstück, Ventildichtungsringen, Laternenbuchsen Und Unterlegscheiben Der Ventile
Hex-Mutter M6XI SS 17-4PH (B5022) Federmembran (B5031)* UNTERLEGSCHEIBE, FLACH 10,5 MM ID SS T304 (B5029) Laternenbuchse TVS6000 SS T303 (D125140)* MEMBRAN TVS 6000UD AD 26 X ID 8 X DICKE 0,5 MM: ROT (D125703) oder GRÜN (D125702) (*) Teil des Dichtungs- und Montagekits (D125704) •... -
Seite 8: Eingeschränkte Garantie Und Ansprüche
Teils oder Produkts durch Armstrong, ausschließlich aller Arbeitskosten und sonstigen Kosten für die Entfernung und Installation des genannten Teils oder Produkts, oder – nach Ermessen von Armstrong – auf die Rückerstattung des Kaufpreises. Als Bedingung für die Durchsetzung von Rechten oder Ansprüchen im Hinblick auf Armstrong-Produkte muss Armstrong schriftlich über jede Garantie- oder sonstige Forderung...
