Warten Der Laufräder Und -Lager - Toro Groundsmaster 4000 Bedienungsanleitung

und her und von einer Seite zur anderen. Wenn
die Laufradgabel in den Büchsen locker ist, sind
die Büchsen abgenutzt und müssen ausgetauscht
werden.
1. Heben Sie das Mähwerk so weit an, dass die
Räder Bodenfreiheit haben; blockieren Sie
das Mähwerk, damit es nicht versehentlich
herunterfallen kann.
2. Entfernen Sie die Spannkappe, die
Distanzstücke und Druckscheibe von der
Oberseite der Laufradspindel.
3. Ziehen Sie die Laufradspindel aus dem
Befestigungsrohr heraus.
Hinweis:
Lassen Sie die Druckscheibe und
die Distanzstücke unten in der Laufradspindel
zurück.

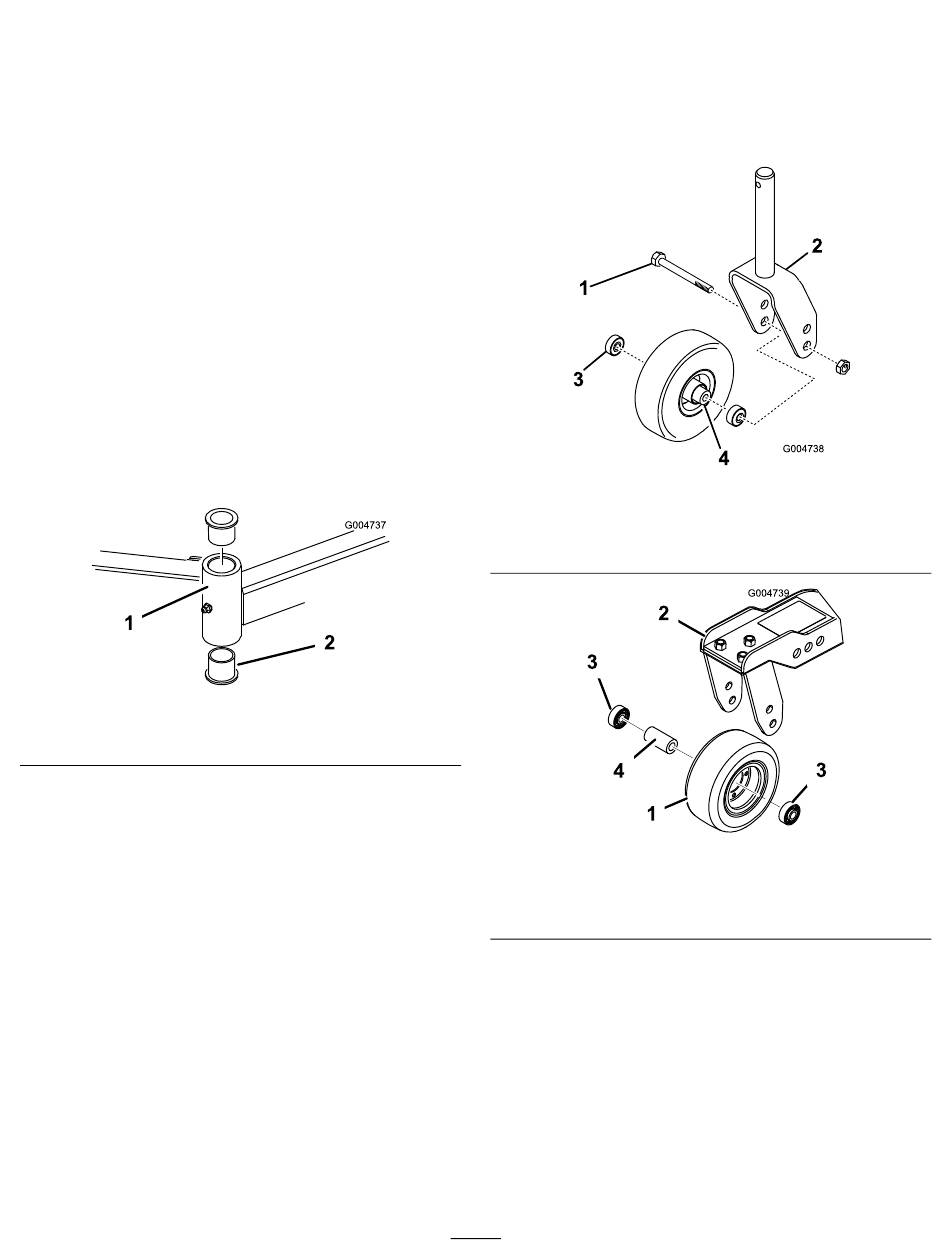

4. Stecken Sie einen Dorn oben oder unten in
das Befestigungsrohr und treiben die Büchsen
heraus (Bild 102).
Hinweis:
Treiben Sie dann die andere Büchse
aus dem Rohr heraus. Reinigen Sie die
Innenseite der Rohre.
1. Laufradarmrohr
5. Fetten Sie die Innen- und Außenseiten der
neuen Büchsen ein.
6. Treiben Sie die Büchsen mit einem Hammer und
einem Stück Flachstahl in das Befestigungsrohr
ein.
7. Prüfen Sie die Laufradspindel auf Abnutzung
und tauschen sie aus, wenn sie beschädigt ist.
8. Schieben Sie die Laufradspindel durch die
Büchsen und das Befestigungsrohr.
9. Schieben Sie die Druckscheibe und
Distanzstücke auf die Spindel und setzen die
Spannkappe auf der Laufradspindel, um alle
Teile zu befestigen.
Warten der Laufräder und
-lager
Wartungsintervall: Alle 800 Betriebsstunden
Bild 102
2. Büchsen
1. Entfernen Sie die Sicherungsmutter von der
Schraube, mit der das Laufrad zwischen
der Laufradgabel
Laufradgelenkarm
Hinweis:
schieben die Schraube aus der Gabel oder vom
Gelenkarm ab.
1. Laufradschraube
2. Laufradgabel
g004737
1. Laufrad
2. Laufradgelenkarm
2. Entfernen Sie das Lager aus der Radnabe und
lassen das Lagerdistanzstück herausfallen
103 und
3. Entfernen Sie das Lager aus der
gegenüberliegenden Seite der Radnabe.
4. Prüfen Sie die Lager, Distanzstücke und die
Innenseite der Radnabe auf Abnutzung und
wechseln Sie beschädigte Teile aus.
5. Drücken Sie das Lager zum Zusammenbauen
des Laufrads in die Radnabe.
74
(Bild 103) oder dem
(Bild 104) befestigt ist.
Halten Sie das Laufrad fest und
Bild 103
3. Lager
4. Distanzstück des Lagers
Bild 104
3. Lager
4. Distanzstück des Lagers
Bild 104).
g004738
g004739
(Bild
