Programmieren mit der HE-Programmiersoftware
Die der Karte zugeordnete Checkbox muss mit einem Häkchen ge-
kennzeichnet sein (siehe Bild 4, oben). Wenn dies nicht der Fall ist,
klicken Sie auf die Checkbox, um die Karte zu aktivieren.
E
:
RGEBNIS
Die Steckkarte ist nun aktiviert. Wenn sie im Planungsfenster die
Taste Auslesen anklicken (siehe links), erscheint nun auf dem ge-
nutzten Steckplatz die Steckkarte X-FMC quad.
Eingangsparameter festlegen
Um die Eingangsparameter festlegen zu können, müssen Sie zu-
erst die Detaileinstellungen der Karte anzeigen lassen. Klicken Sie
hierzu im Planungsfenster auf die der Karte zugeordenten Taste
Details (siehe links).

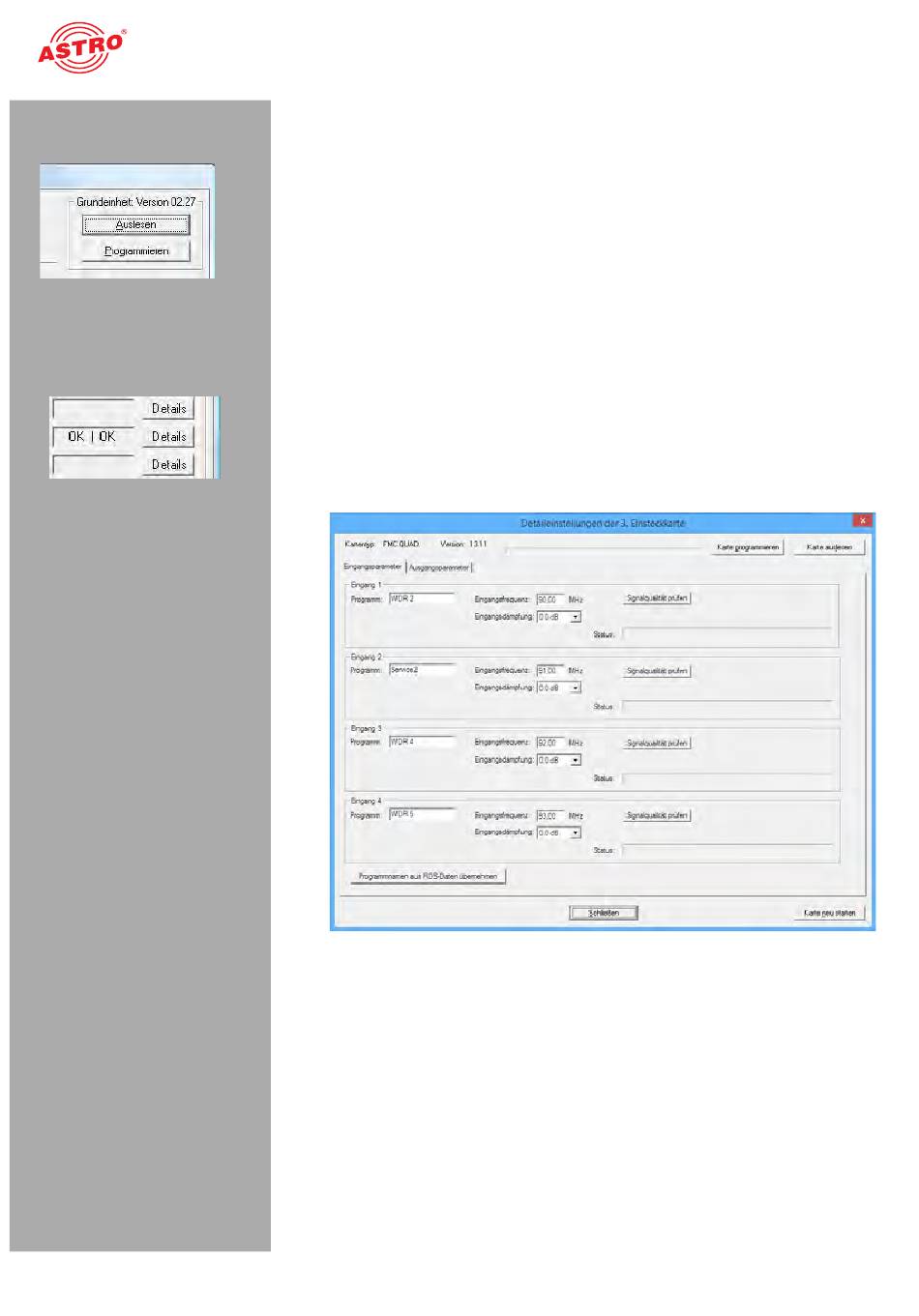

Sie sehen nun das Fenster Detaileinstellungen (Bild 5):
Bild 5: Eingangsparamter festlegen
Unter dem Reiter Eingangsparameter können Sie die Einstellun-
gen für die vier Eingänge vornehmen.
Seite 8
Betriebsanleitung X-FMC quad -
Version 05-2015A
