DE
• Arbeiten Sie nicht an übermäßig steilen
Hängen.
• Seien Sie besonders vorsichtig, wenn Sie
die Maschine wenden oder zu sich heran-
ziehen.
• Führen Sie niemals Hände oder Füße an
oder unter sich drehende Teile.
• Heben oder tragen Sie niemals eine
Maschine mit laufendem Motor.
• Beachten Sie, dass sich die bewegenden
Teile auch hinter Be- und Entlüftungsöff-
nungen befinden können.
• Symbole, die sich an Ihrem Gerät befin-
den, dürfen nicht entfernt oder abgedeckt
werden. Nicht mehr lesbare Hinweise am
Gerät müssen umgehend ersetzt werden.

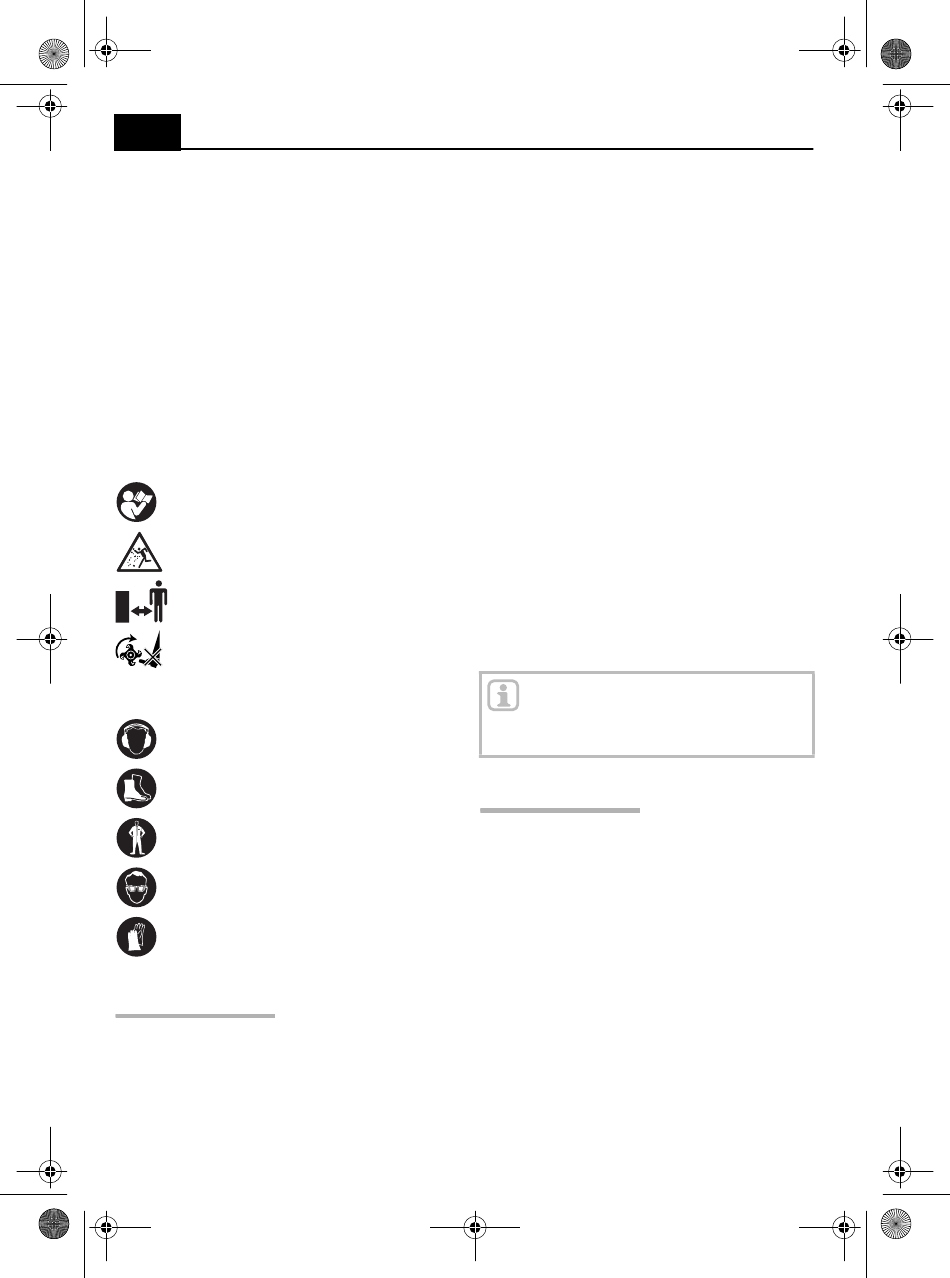

Vor Inbetriebnahme Gebrauchsan-
weisung lesen.
Verletzungsgefahr durch umherflie-
gende Teile!
Immer ausreichenden Sicherheits-
abstand halten.
Verletzungsgefahr durch rotierende
Geräteteile!
Persönliche Schutzausrüstung
Bei der Arbeit mit dem Gerät Ge-
hörschutz tragen.
Bei der Arbeit mit dem Gerät festes
Schuhwerk tragen.
Bei der Arbeit mit dem Gerät eng
anliegende Kleidung tragen.
Bei der Arbeit mit dem Gerät Au-
genschutz tragen.
Bei der Arbeit mit dem Gerät
Schutzhandschuhe tragen.
Ihr Gerät im Überblick

Motorhacke

► S. 3, Punkt 1
1. Kupplungsgriff
2. Lenker
10

3. Motor

4. Frontstützrad
5. Hackwerkzeug
6. Hacksporn
8. Zündschalter
Motor
► S. 3, Punkt 2
7. Kraftstoff-Einfüllstutzen
9. Kraftstoffhahn
10. Luftfilterabdeckung
11. Zündkabelstecker
12. Motoröl-Einfüllschraube
13. Zugstarter
14. Kaltstart-Hebel

Lieferumfang

• Motorhacke
• Gebrauchsanweisung
• Lenker
• Frontrad-Einheit
• Hacksporn
• Beutel mit Kleinteilen
Hinweis:
Sollte eines der Teile fehlen oder
beschädigt sein, wenden Sie sich
bitte an den Verkäufer.

Montage

Hackwerkzeug montieren

► S. 4, Punkt 3
– Alle Teile des Hackwerkzeugs (5) wie
abgebildet auf Welle schieben und mit
Bolzen (15) und Splinten (16) sichern.
► S. 4, Punkt 4
– Schutzbleche (17) mit Winkel (18) und
Schrauben (19) festschrauben.

Hacksporn montieren

► S. 4, Punkt 4
– Hacksporn (6) einstecken.
– In der gewünschten Höhe Bolzen (22)
durch Halterung und Sporn stecken.
