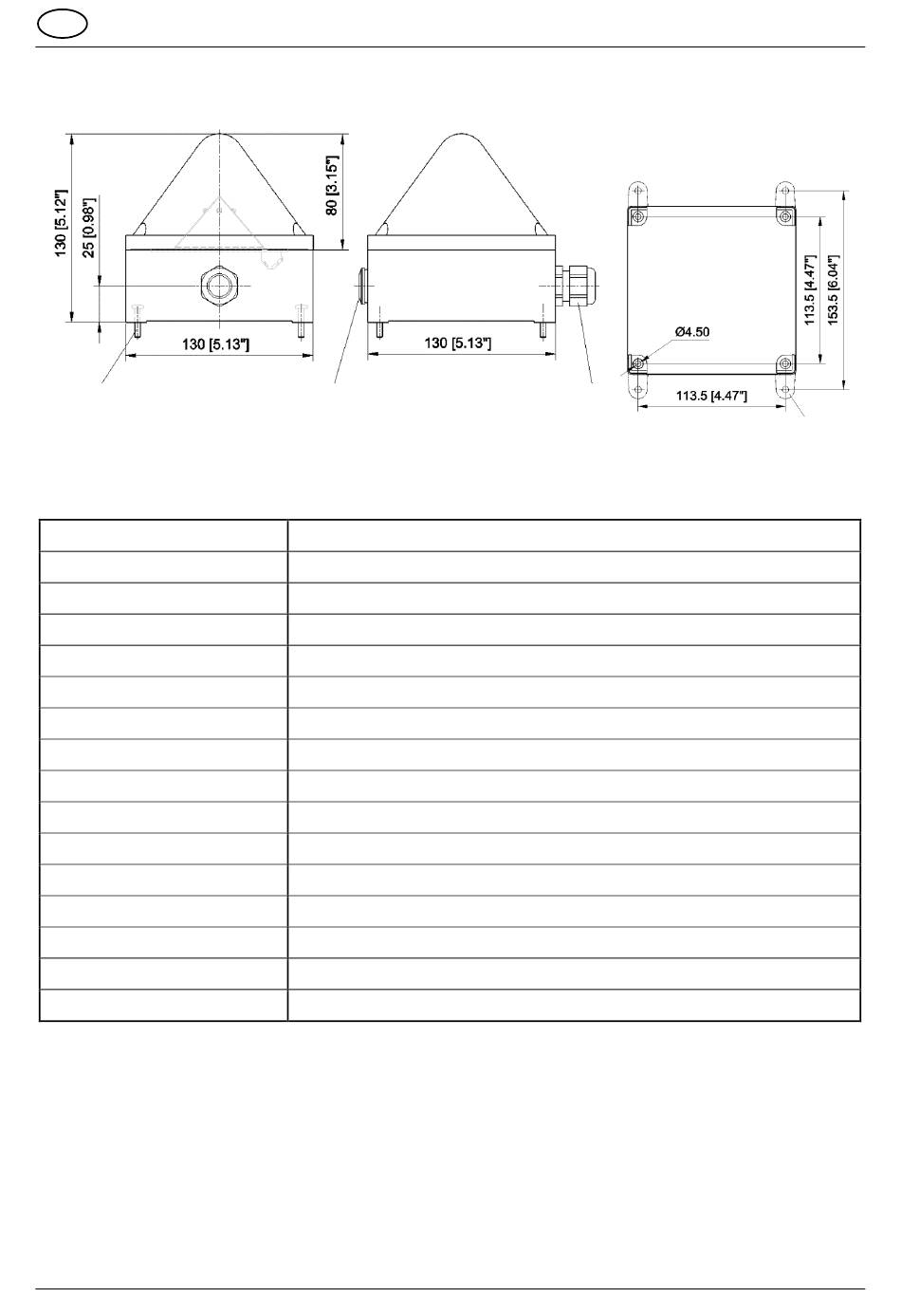

3. Dimensions

Vis de montage
par ex. M4 x 20
4. Caractéristiques techniques
4.1 Généralités
Intensité lumineuse *
Source lumineuse
Durée de vie
Facteur de marche
Indice de protection
Résistance aux chocs
Classe de protection
Température de service
Température de stockage
Humidité relative max.
Entrée de câble
Bornes
Matériau du boîtier
Matériau du capot
Position de montage
Couleurs du capot
* L'intensité lumineuse peut être réduite en fonction de la couleur du capot et du mode opératoire.
05/2019
Instructions de service Quadro LED-HI-3G/3D
Bouchon fileté
M20 x 1,5
max. 75 cd (Blondel + Rey)
Étrier à ressort 0,13 - 2,5 mm²
Polycarbonate (PC) gris clair, RAL 7035
transparent, blanc, jaune, orange, rouge, vert, bleu
Page 2 / 8
Schéma de perçage ; vue de
Presse-étoupe
M20 x 1,5
4 DEL haute puissance
> 50 000 h
100 %
IP 66/67 (EN 60529)
IK 08 (EN 50102)
II
- 20 °C .... + 55 °C (T6)
- 40 °C...+ 70 °C
90 %
2x M20 x 1,5
Polycarbonate (PC)
au choix
dessous
Éclisse de fixation
086200013
