3.5 Montageschritte für Anschlüsse nach EN 837 (früher DIN 16288)
G1/2"

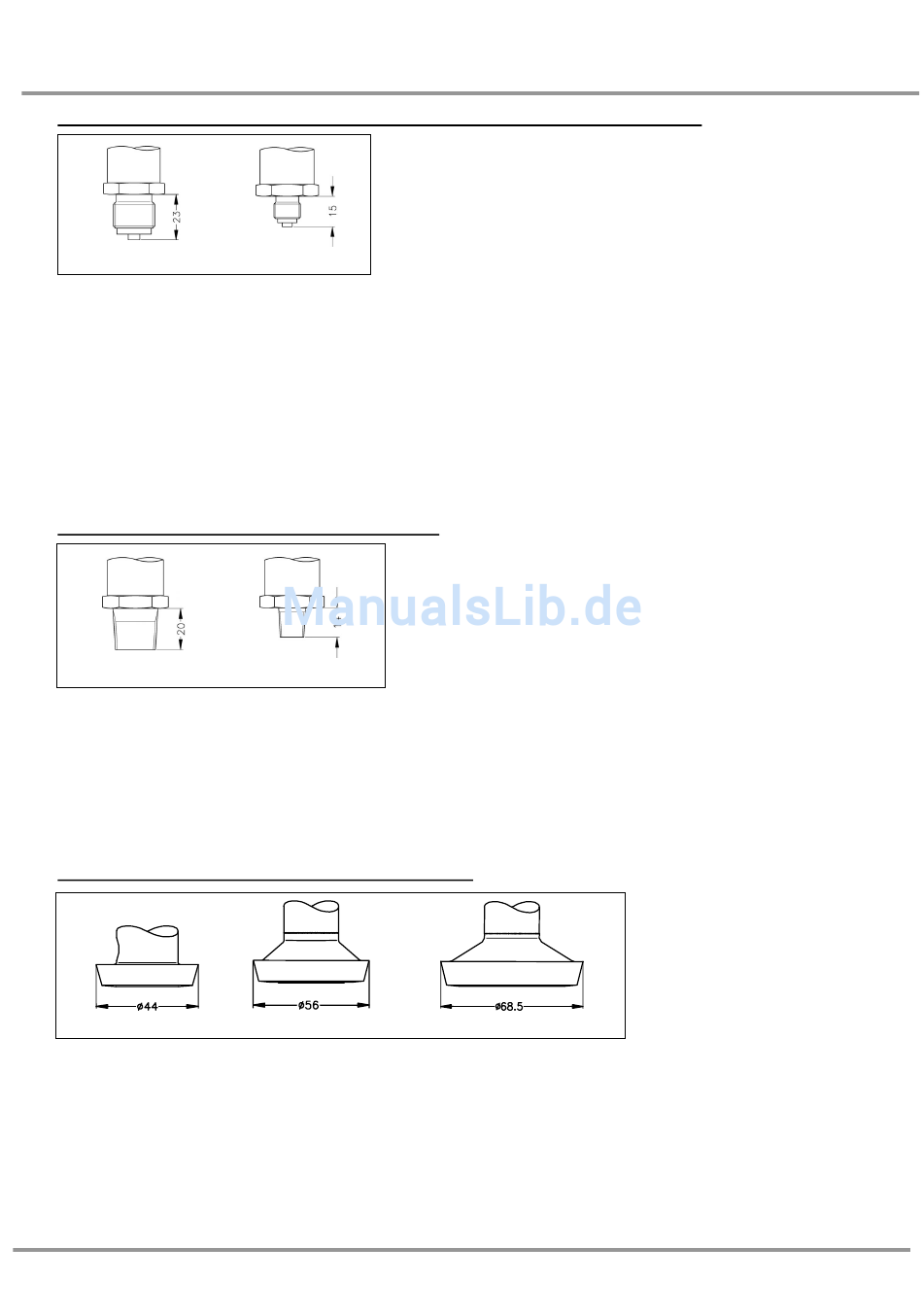

Abb. 3 Anschlüsse nach EN 837
• Verwenden Sie zur Abdichtung eine geeignete Dichtung z. B. eine Kupferdichtung
entsprechend dem Messstoff und dem zu messenden Druck.
- Dichtung gehört nicht zum Lieferumfang -
• Achten Sie darauf, dass die Dichtfläche des aufzunehmenden Teils eine einwandfreie
Oberfläche besitzt.
• Schrauben Sie den Druckschalter mit der Hand in das Aufnahmegewinde.
• Ziehen Sie ihn anschließend mit dem Maulschlüssel fest (für G1/4": max. 20 Nm;
für G1/2": max. 50 Nm).
3.6 Montageschritte für NPT-Anschlüsse
1/2" NPT
Abb. 4 NPT-Anschlüsse
•
Verwenden Sie zur Abdichtung ein geeignetes, medienverträgliches Dichtmittel
z. B. PTFE-Band. - Dichtung gehört nicht zum Lieferumfang -
•
Schrauben Sie den Druckschalter mit der Hand in das Aufnahmegewinde.
•
Ziehen Sie ihn anschließend mit dem Maulschlüssel fest (für 1/4" NPT: ca. 30 Nm;
für 1/2" NPT ca. 70 Nm)
3.7 Montageschritte für Milchrohr-Anschluss
DN 25
Abb. 5 Milchrohr-Anschlüsse
•
Vergewissern Sie sich, dass der O-Ring unbeschadet in der vorgesehenen Nut in der
Aufnahmearmatur sitzt.
- O-Ring gehört nicht zum Lieferumfang -
•
Zentrieren Sie den Milchrohr-Anschluss in der entsprechenden Aufnahmearmatur.
•
Schrauben Sie die Überwurfmutter auf die Aufnahmearmatur.
• Ziehen Sie diese anschließend mit einem Hakenschlüssel fest.
7
G1/4"
1/4" NPT
DN 40
DS 2XX / DS 4XX
DN 50
