Siemens REV23RF Kurzanleitung
Selbstlernender raumtemperaturregler empfänger
Vorschau ausblenden
Andere Handbücher für REV23RF:
- Installationsanleitung (20 Seiten) ,
- Handbuch (16 Seiten)
Werbung
Quicklinks
Anwendung
CE1N2265de
20.08.2002
REV23RF
REV23RF/SET

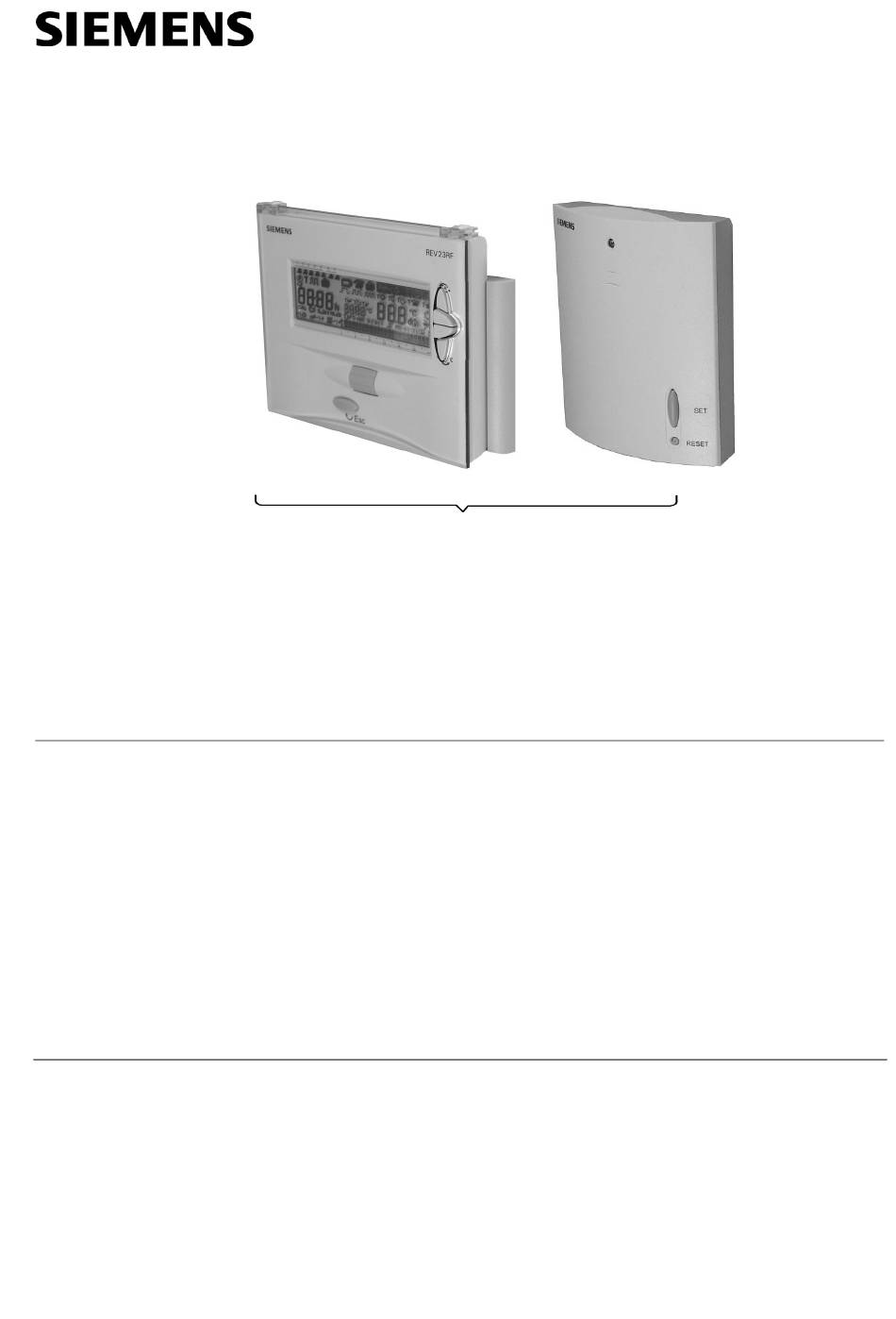

Selbstlernender
Raumtemperaturregler
Empfänger
Bestehend aus Regler (mit integriertem Funksender) und Empfänger
(Schalteinheit mit Relaisausgängen)
• Netzunabhängiger Raumtemperaturregler
• Einfache, selbsterklärende Menüwahl mit Rollwahlschalter
• Selbstlernender Zweipunktregler mit PID-Verhalten (patentiert)
• Auswahl zwischen den Betriebsarten:
Auto mit max. 3 Heiz- oder Kühlphasen, dauernd Komfortbetrieb, dauernd
Sparbetrieb, Frostschutz und einer Tagesbetriebsart mit einer Heiz- oder
Kühlphase
• Im Autobetrieb kann für jede Heiz- oder Kühlphase ein Temperatursollwert
eingegeben werden
• Möglichkeit zur Regelung von Kühlgeräten
• Vorteilhaft für Umbauten, Nachrüstungen und Sanierungen
(Raumgerät kabellos).
Zur Regelung der Raumtemperatur in:
• Wohnungen, Einfamilien- und Ferienhäusern
• Büros, Einzel-, Praxis- und Gewerberäumen
Zum Ansteuern folgender Geräte:
• Magnetventile eines Warmwasser-Umlauferhitzers
REV-R.02/1

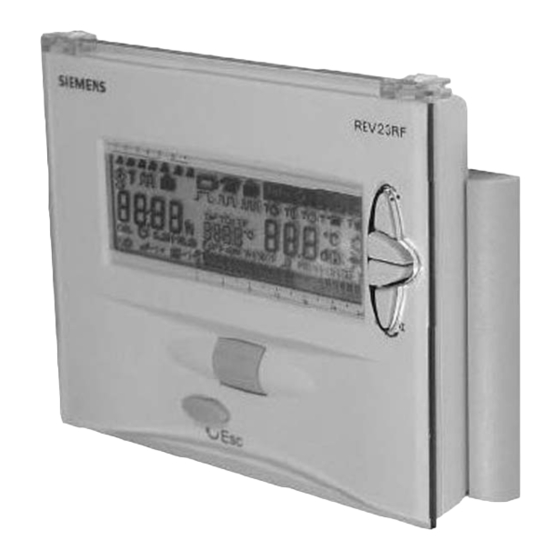

REV23RF
REV-R.02/1
Siemens Building Technologies
HVAC Products
2
265
Werbung
Verwandte Anleitungen für Siemens REV23RF
Inhaltszusammenfassung für Siemens REV23RF
- Seite 1 • Vorteilhaft für Umbauten, Nachrüstungen und Sanierungen (Raumgerät kabellos). Anwendung Zur Regelung der Raumtemperatur in: • Wohnungen, Einfamilien- und Ferienhäusern • Büros, Einzel-, Praxis- und Gewerberäumen Zum Ansteuern folgender Geräte: • Magnetventile eines Warmwasser-Umlauferhitzers Siemens Building Technologies CE1N2265de HVAC Products 20.08.2002...
- Seite 2 Standvorrichtung Raumtemperaturregler (Sender) und Standvorrichtung REV23RF Empfänger (Schalteinheit) REV-R.02/1 Bestellung Bei der Bestellung ist für die Geräte die Typenbezeichung gemäss Typenübersicht anzugeben. Der Regler/Sender REV23RF wird mit Batterien geliefert. Technik Anzeige- und Bedienelemente 2/16 Siemens Building Technologies Raumtemperaturregler REV23RF CE1N2265de HVAC Products 20.08.2002...
- Seite 3 Taste eine manuelle Um- schaltung von Komfort- auf Spartemperatur oder umgekehrt erzwungen wer- den. Die Wahl wird beim nächsten Schaltpunkt oder bei einer Änderung der Betriebsart automatisch zurückgestellt. 3/16 Siemens Building Technologies Raumtemperaturregler REV23RF CE1N2265de HVAC Products 20.08.2002...
- Seite 4 Hauptmenü Untermenü Abwesenheit Eingabe von Ferien- oder Absenzzeiten. Anzahl Tage mit Sparbetriebseinstellung / max. 99 Tage Temperatursollwert während der Abwesenheit Standard-Werkseinstellung 12 °C für Heizen und 30 °C für Kühlen 4/16 Siemens Building Technologies Raumtemperaturregler REV23RF CE1N2265de HVAC Products 20.08.2002...
- Seite 5 Als Komforttemperatur verwendet er den aktuell gespeicherten Stan- dard-Sollwert für die Dauerbetriebsart. Die selbst gebildete Tagesbetriebsart bleibt aktiv, bis zur Wahl einer anderen Betriebsart. Beispiel °C automatisch gebildete beim aktivieren der Tagesbetriebsart Tagesbetriebsart aktuelles Tagesschaltprogramm 5/16 Siemens Building Technologies Raumtemperaturregler REV23RF CE1N2265de HVAC Products 20.08.2002...
- Seite 6 Jeweils um Mitternacht subtrahiert der Zähler einen Tag. Nach Ablauf des Tageszählers auf 00 wird automatisch auf die zuletzt gewählte Be- triebsart umgeschaltet. Fernbedienung Aus Mobilitätsgründen des REV23RF ist keine Anschlussmöglichkeit vorhanden. Werkseinstellungen Schaltzeiten Temperaturen in ° C Block /...
- Seite 7 Vorverlegungszeit des Einschaltpunktes (h) Startpunkt Einschaltoptimierung Regelung REV23RF ist ein Zweipunktregler mit PID-Verhalten. Die Raumtemperatur wird durch zyklisches Ein- bzw. Ausschalten eines Geräts geregelt. Die Regelung bildet die Stellsignale entsprechend der Abweichung zwischen dem ein- stellbaren Sollwert und dem vom eingebauten Temperaturfühler erfassten Istwert.
- Seite 8 «Werkseinstellungen»). Ausführung Gerät Der Raumtemperaturregler REV23RF besteht aus einem Kunstoffgehäuse mit über- sichtlicher Anzeige und gut zugänglichen Bedienungselementen. Das Regelgerät wird bei Wandmontage mit einer Aufwärtsbewegung aus dem Gerätesockel herausgescho- ben. Dadurch ist es möglich, auf der Rückseite des Gerätes, die beiden 1,5 V Alkaline- Batterien des Typs AA auszutauschen.
- Seite 9 Hinweise • Das Raumgerät sollte unter Berücksichtigung nachfolgender Punkte im Hauptaufent- Projektierung Reg- ler/Sender REV23RF haltsraum stationiert werden (Wandmontage oder eine freie Platzierung mit der mit- gelieferten Standvorrichtung) • Distanz zum Empfänger nicht grösser als 20 m oder 2 Stockwerke •...
- Seite 10 Das EIN- oder AUS-Signal wird dann alle 20 Minuten wiederholt. Diese 20 Mi nuten-Wiederholung wurde aus Batteriespargründen gewählt Sollwert gemäss f) und g) wieder zurückstellen m) Betriebszustand mit wieder auf gewünschte Position stellen 10/16 Siemens Building Technologies Raumtemperaturregler REV23RF CE1N2265de HVAC Products 20.08.2002...
- Seite 11 Das Regelverhalten kann über die menuegeführte Fachmanneinstellung verändert werden Sollte die angezeigte Temperatur nicht mit der effektiven Raumtemperatur überein- stimmen, sollte der Temperaturfühler neu kalibriert (abgeglichen) werden (siehe Ab- schnitt "Fühlerkalibrierung") Technische Daten Regler/Sender REV23RF Betriebsspannung Allgemeine Daten DC 3 V Regler/Sender...
- Seite 12 EN 60 730-2-11 Elektromagnetische Verträglichkeit Störfestigkeit EN 50 082-1 Emissionen EN 50 081-1 Radioeinrichtungen EN 300 220-3 Zulassung 0359 gültig in folgenden Ländern alle EU-Länder, Norwegen, Island und Schweiz 12/16 Siemens Building Technologies Raumtemperaturregler REV23RF CE1N2265de HVAC Products 20.08.2002...
-
