meisten Kondensatormikrofone benötigen Phantomspeisung. Der Schalter muss verwendet werden, wenn diese Mikrofonty­
pen an das SCM268 angeschlossen werden.
Phantomspeisung hat keinen Einfluss auf den Betrieb von symmetrischen dynamischen Mikrofonen. Bei eingeschalteter Phantomspeisung können diese in
Kombination mit Kondensatormikrofonen, die sie verwenden, an das SCM268 angeschlossen werden.

Ausgangspegelschalter

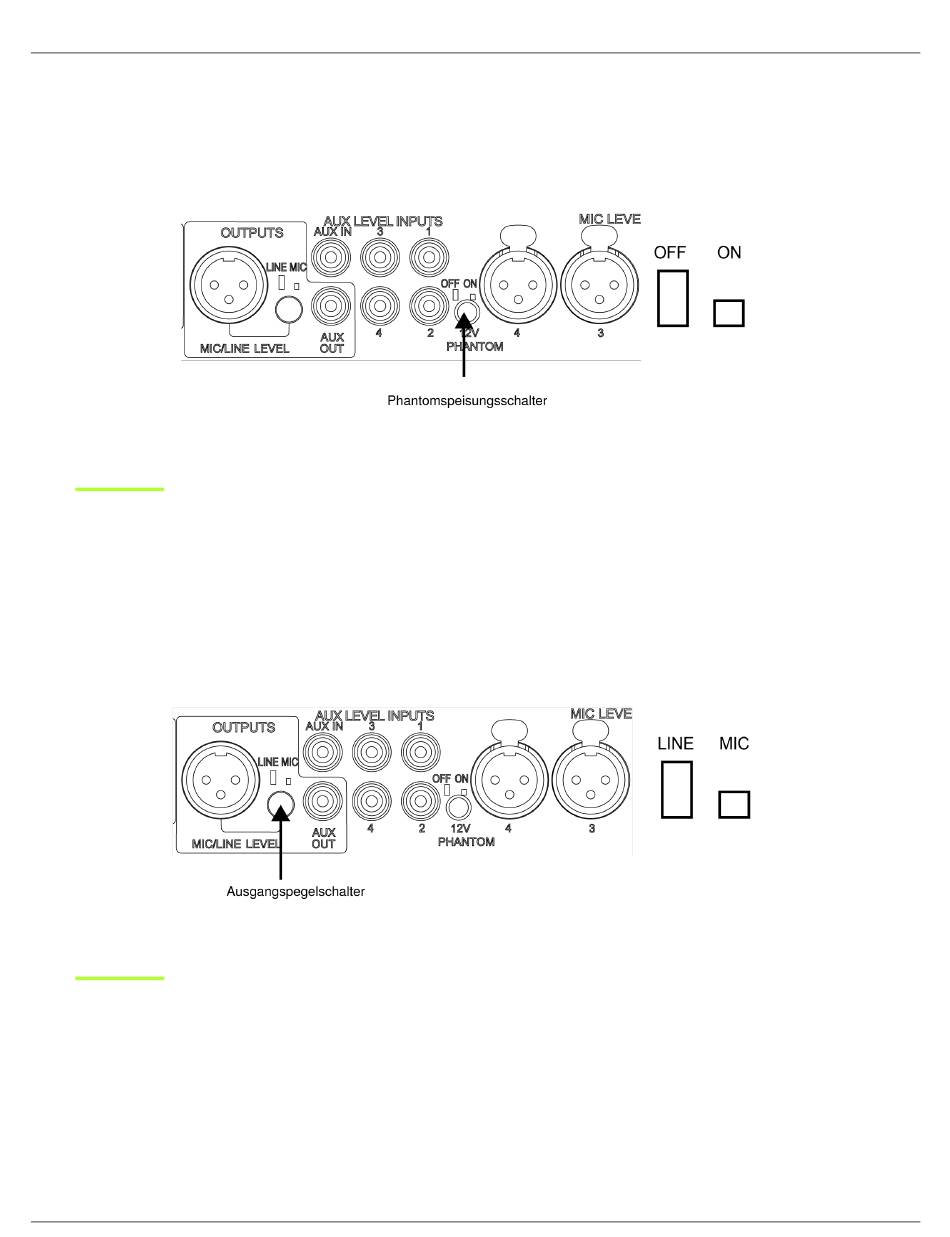

Der Ausgangspegelschalter auf der Rückwand (MIC/LINE OUT) stellt den Pegel des symmetrischen XLR-Ausgangs ein. Bei
Einstellung auf „MIC", wird der Ausgang um circa 50 dB reduziert. Schalter so einstellen, dass der Ausgangspegel dem Ein­
gangspegel des Geräts entspricht, an das das SCM268 angeschlossen wird. Der Schalter ist vertieft, damit er nicht versehent­
lich betätigt wird.
Der Ausgangspegelschalter hat keinen Einfluss auf den Zusatzausgangspegel (AUX OUT).

Steckverbindungen

Das folgende Diagramm zeigt einige der vielen Arten an Anschlüssen, die mit dem SCM268 möglich sind. Beachten Sie, dass
kein Gerät an den Mikrofoneingang von Kanal 4 (MIC LEVEL INPUT 4) angeschlossen ist. Der Grund dafür ist der Anschluss
von Unterhaltungselektronikgeräten am Zusatzeingang (AUX LEVEL INPUT 4) von Kanal 4. Das Anschließen des Zusatz- als
auch des Mikrofoneingangs an einen einzigen Kanal ist nicht empfehlenswert, da das SCM268 die beiden Quellen nicht unab­
hängig voneinander mischen könnte.
