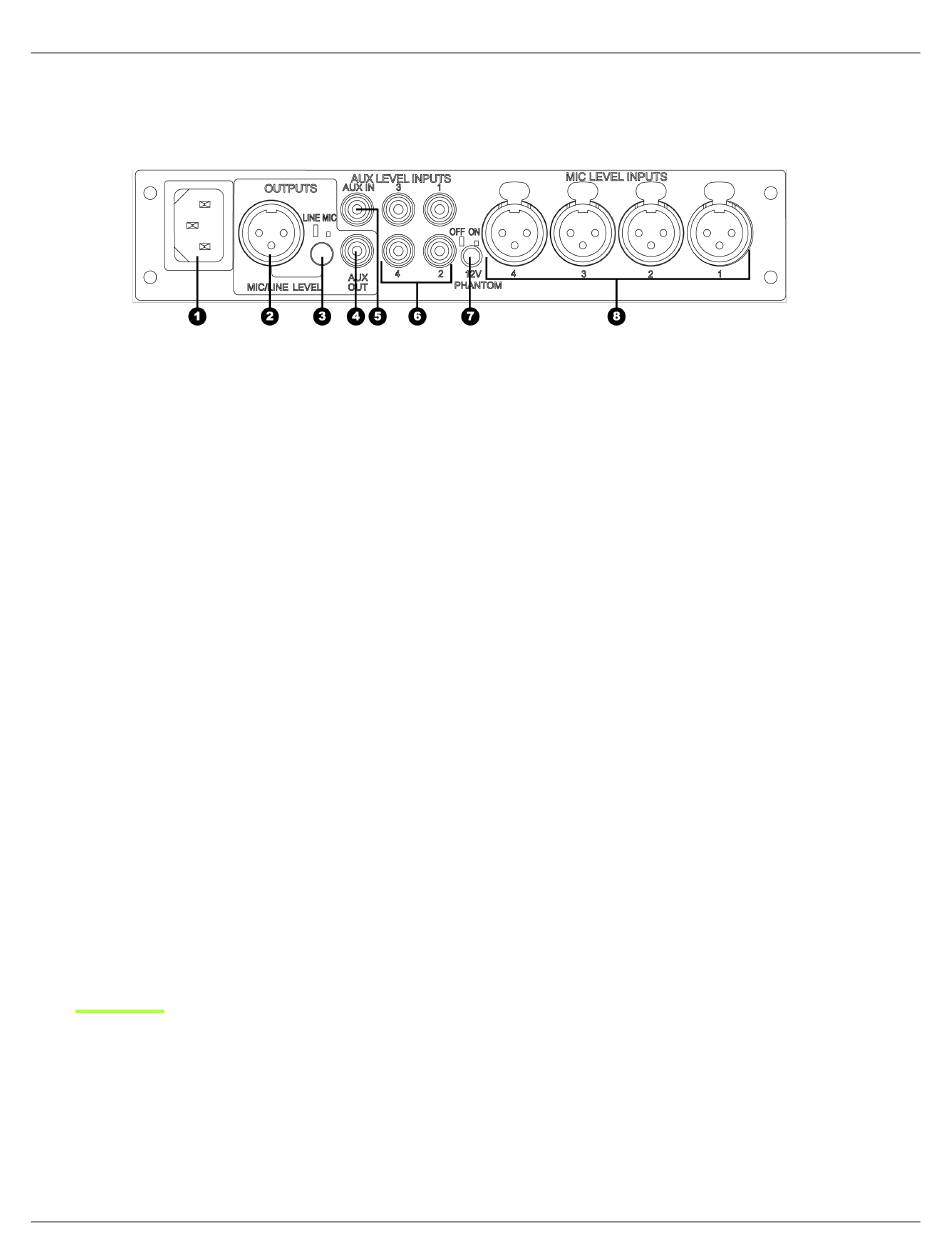

Rückseite
① Netzanschluss.
Für 100-120 V~ (SCM268) oder 220-240 V~ (SCM268E).
② Ausgang (MIC/LINE OUT).
Transformator-symmetrischer XLR-Ausgang. Schaltbar zwischen Leitungs- und Mikrofonpegel.
③ Ausgangspegelschalter (MIC/LINE OUT).
Der vertiefte Schalter ändert den Signalpegel des XLR-Ausgangs: In = Mikrofonpegel. Out = Leitungspegel.
④ Zusatzkanal-Ausgang (AUX OUT).
Die Cinch-Buchse versorgt Unterhaltungsaudioanlagen. Sie wird nicht durch den Schalter MIC/LINE beeinflusst.
⑤ Zusatzpegeleingänge (AUX LEVEL INPUTS 1–4).
Die Cinch-Buchsen werden an Unterhaltungs-Tonquellen angeschlossen.
⑥ Zusatzeingangskanal (AUX IN).
Ein eigener Zusatzeingang für den Zusatzkanal.
⑦ Phantomspeisungsschalter (12 V PHANTOM).
Der vertiefte Schalter schaltet die Phantomspeisung für die Mikrofoneingänge 1-4 ein.
⑧ Mikrofonpegeleingänge (MIC LEVEL INPUTS).
Transformator-symmetrische, Mikrofonpegel-XLR-Eingänge.
Verstärkungsregelung
Eingangsverstärkung
Die Pegelstellerknöpfe 1–4 auf der Frontabdeckung stellen die Verstärkung für beide Mikrofon­ und Zusatzeingänge der Kanä­
le 1–4 ein (siehe Abbildung 1). Beispiel: Der Pegelsteller von Kanal 1 wird für den Mikrofonpegeleingang (MIC LEVEL INPUT
