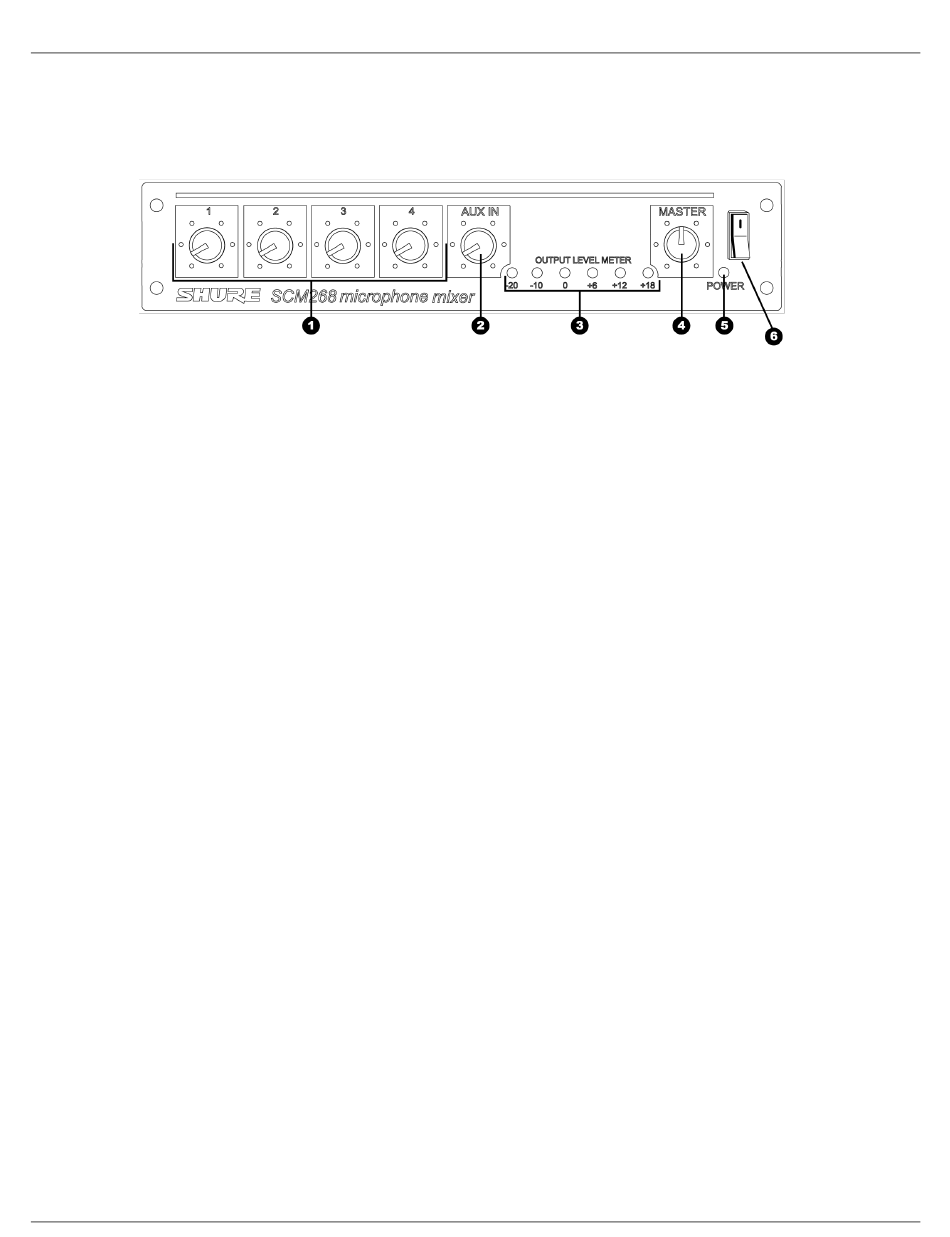

Vorderseite

① Pegelsteller (1–4).
Stellt die Verstärkung für die Mikrofonpegeleingänge und Zusatzpegeleingänge 1-4 ein.
② Zusatzkanal-Verstärkungssteuerung (AUX IN).
Stellt die Verstärkung des Zusatzkanaleingangs ein.
③ Ausgangspegelanzeige.
LED-Anzeige zeigt den Signalpegel der Ausgangsspitzen an.
④ MASTER-Pegelsteller.
Stellt den Ausgangspegel insgesamt ein.
⑤ Betriebsanzeige (POWER).
Diese LED leuchtet auf, wenn die Einheit an die Stromquelle angeschlossen ist und Strom aufnimmt.
Das SCM268 hat keinen AN/AUS-Schalter (Power). Zum Ausschalten des Geräts das Netzkabel aus der Steckdose ziehen oder eine externe Steckerleiste mit
Schalter verwenden. Der Mischer kann allerdings auch eingesteckt bleiben, da er im Leerlauf sehr wenig Leistung aufnimmt.
⑥ AN/AUS-Schalter (POWER)
Länderspezifisch.
