2. Die Knöpfe und Sicherungsmuttern von der Frontabdeckung entfernen (siehe Abbildung 2).
3. Die vier Schrauben an allen Ecken auf der Rückseite entfernen.
4. Die beiden Schrauben an den unteren Ecken der Frontplatte entfernen.
5. Die Rückseite und die Leiterplatte von der Rückseite des Gehäuses abziehen.
Beim Wiederzusammenbau des SCM268 die Sicherungsmuttern der Reglerknöpfe NICHT ÜBERDREHEN. Die Mut­
tern mit minimalem Kraftaufwand (0,6–0,8 Nm) festziehen. Interne Komponenten werden beschädigt, wenn zu viel Kraft
aufgewandt wird.

Steilflankiger Hochpass-Filter

Um den eingebauten steilflankigen Hochpassfilter für einen bestimmten Kanal zu umgehen, den angegebenen Widerstand ent­
fernen und einen 10 µF­ bis 33 µF­Kondensator an der angegebenen Stelle auf der PC­Karte einbauen (die Polarität spielt kei­
ne Rolle). Dazu in der folgenden Tabelle nachschlagen:
Kanal
1
2
3
4
Wenn eine bestimmte Eckfrequenz für den steilflankigen Hochpassfilter ausgewählt werden soll, den Widerstand R18, R28,
R38 oder R48 für einen bestimmten Kanal wie oben angegeben entfernen. Dann einen Kondensator mit dem angegebenen
Wert (die Polarität spielt keine Rolle) an der angegebenen Stelle auf der PC-Karte (X17, X27, X37 oder X47) einbauen. Zur
Auswahl des korrekten Kondensatorwerts für die gewünschte Eckfrequenz die folgende Formel benutzen.
C = 26,5/F
wobei:
C = Wert des Kondensators in µF
F = Eckfrequenz (-3 dB) für steilflankigen Hochpassfilter in Hz
Die folgende Tabelle listet die Hochpass-Eckfrequenzen für einige häufig benutzte Kondensator-Nennwerte auf.
Kondensatorwert (µF)
0,033
0,047

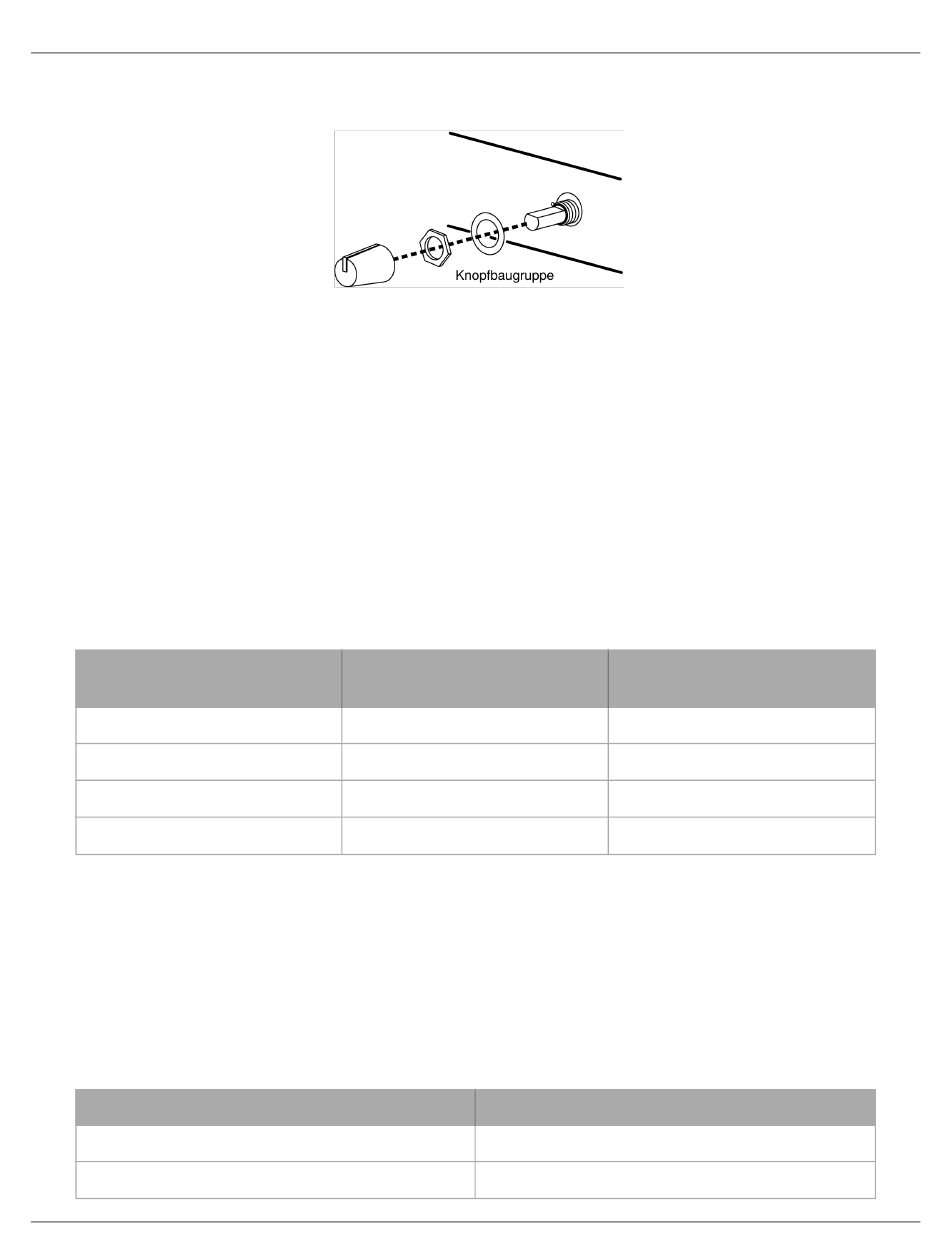

ABBILDUNG 2
Widerstand entfernen von:
R18
R28
R38
R48
Hochpass-Eckfrequenz (Hz)
803
564
0 µF- bis 33 µF-Kondensator einbau-
en:
X17
X27
X37
X47
