1) für Kanal 1 und den Zusatzpegeleingang (AUX LEVEL INPUT 1) für Kanal 1 verwendet. Der Zusatzpegelstellerknopf (AUX
IN) hat nur Einfluss auf den Zusatzeingang (AUX IN).
Ausgangsverstärkung
Der Master­Ausgangsverstärkungsregelknopf (MASTER) stellt die Verstärkung für den symmetrischen XLR­Ausgang (MIC/LI­
NE LEVEL) und den Zusatzpegelausgang (AUX LEVEL) ein.

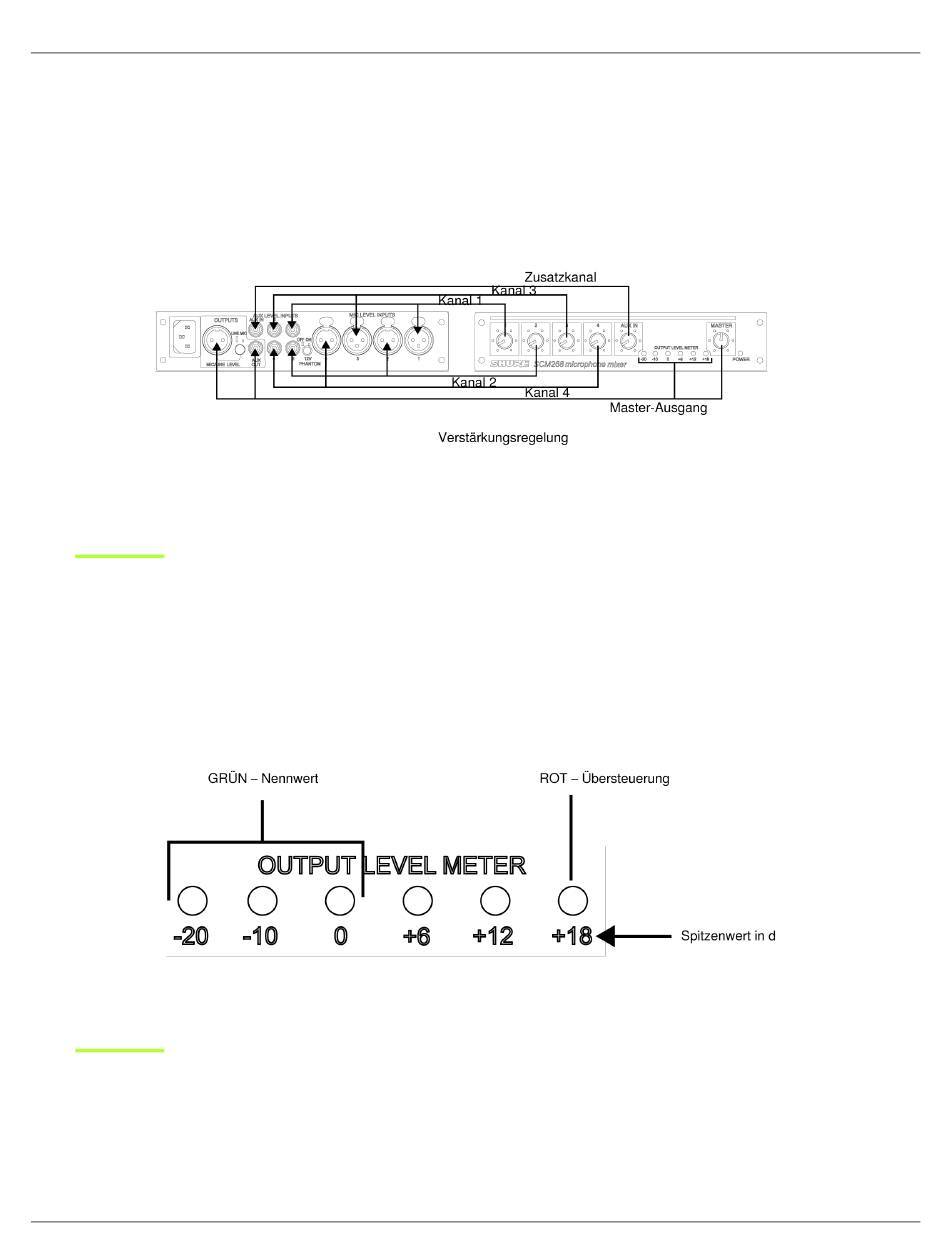

Abbildung 1

Ausgangspegelmesser

Die sechs LEDs auf der Frontplatte, die mit OUTPUT LEVEL METER beschriftet sind, geben beim Aufleuchten den Spitzen­
wertpegel (Peak) des gemischten Ausgangssignals vom SCM268 (in bezug zum symmetrischen Line-Ausgang) in dBu (0 dBu
= 0,775 V) an.
Die durch die LEDs angezeigten Spitzenwertpegel (Peak) können über den Master-Pegelsteller (MASTER) eingestellt werden.
Die rote LED leuchtet auf, wenn der Ausgangspegel 2 dB unterhalb des Begrenzungspegels liegt.

Phantomspeisung

Wenn der Phantomspannungsschalter auf der Rückwand auf (12V PHANTOM­ON), gestellt ist, liefert das SCM268 12 V Phan­
tomspannung an die einzelnen XLR-Mikrofoneingänge. Der Schalter ist vertieft, damit er nicht versehentlich betätigt wird. Die
