14 | Deutsch
Der Messwert wird unabhängig von Bewegungen an Basis- und Klappschen-
kel so lange angezeigt, bis Sie wieder auf die Speichertaste Hold (9)
drücken.
Messen mit Schenkelverlängerung (siehe Bilder F–H)
Die Schenkelverlängerung (2) ermöglicht die Winkelmessung, wenn die An-
legefläche kürzer als der Klappschenkel (1) ist.
Setzen Sie die Schenkelverlängerung (2) auf (siehe „Schenkelverlängerung
aufsetzen (siehe Bild B)", Seite 12). Legen Sie den Basisschenkel (3) und
die Schenkelverlängerung (2) flächig an die zu messenden Kanten an bzw.
auf.

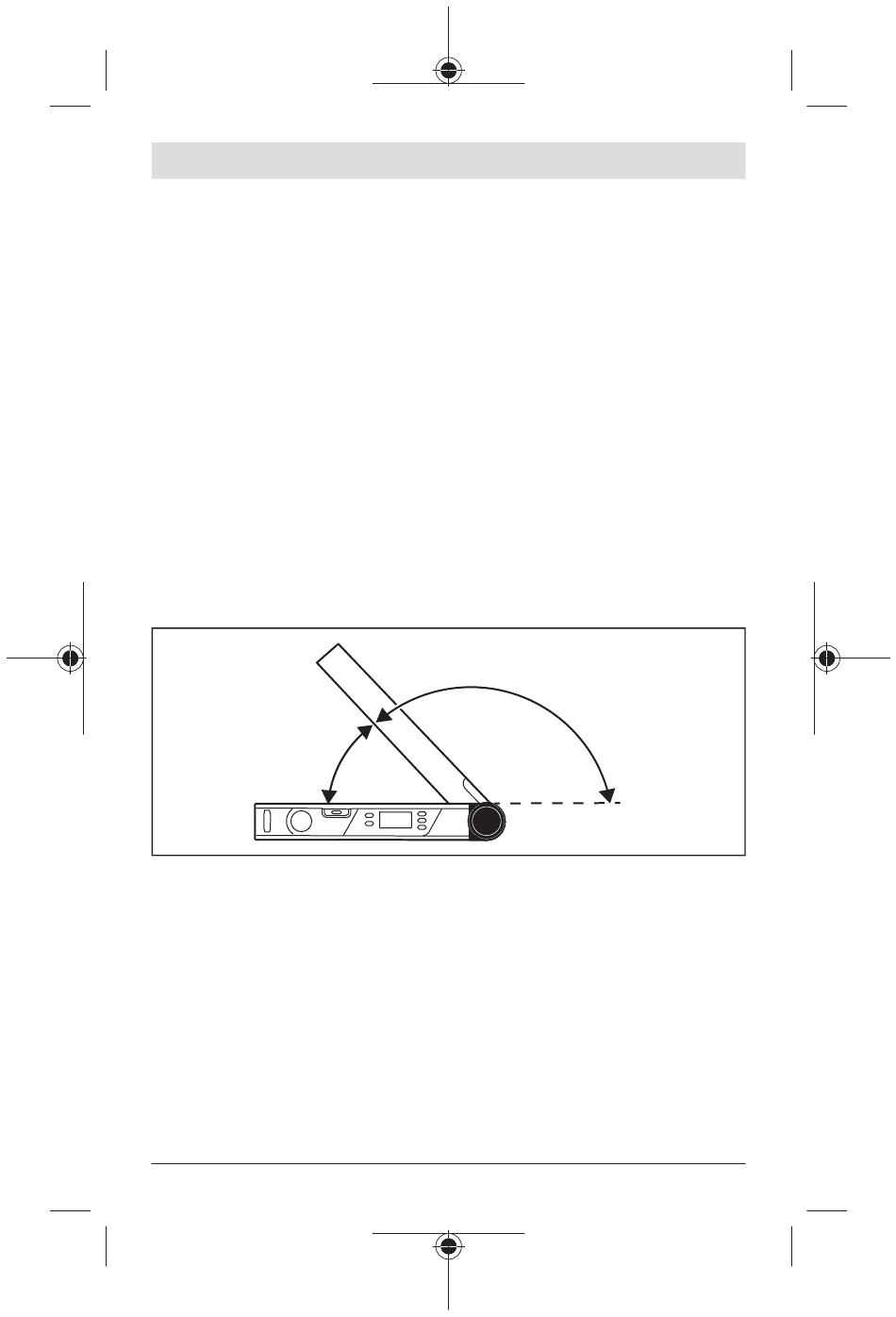

Im Display wird als Messwert der Winkel w zwischen Basis- und Klappschen-
kel angezeigt. Den gesuchten Winkel v zwischen Basisschenkel und Schen-
kelverlängerung können Sie wie folgt berechnen:
v=180°–w
Wenn Sie die Taste 180° drücken, wird der gesuchte Winkel v (Supplemen-
tärwinkel) berechnet und angezeigt.
v
w
Messung „Einfache Gehrung"
Die Messung „Einfache Gehrung" dient zur Berechnung des Schnittwinkels
MTR, wenn zwei Werkstücke mit gleicher Gehrung zusammen einen beliebi-
gen Außenwinkel x° kleiner 180° bilden sollen (z.B. für Fußbodenleisten,
Treppengeländer-Säulen oder Bilderrahmen).
