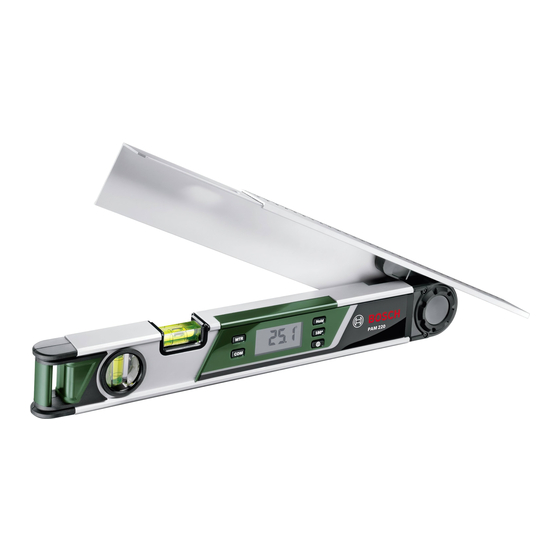

Seite 1 Robert Bosch Power Tools GmbH PAM 220 70538 Stuttgart GERMANY www.bosch-pt.com 1 609 92A 56P (2019.07) T / 183 de Originalbetriebsanleitung 1 609 92A 56P en Original instructions Notice originale es Manual original pt Manual original Istruzioni originali Oorspronkelijke gebruiksaanwij zing...
Seite 2: Inhaltsverzeichnis
Italiano ..........Pagina 74 Nederlands ..........Pagina 87 Dansk ............ Side 99 Svensk ..........Sidan 110 Norsk............. Side 122 Suomi .............Sivu 133 Ελληνικά..........Σελίδα 145 Türkçe........... Sayfa 158 ‫271 الصفحة ..........عربي‬ 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 3 (9) (10)(11) Hold 180° (b)(c)(d)(e)(f) (g) (h) Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 4 (12) (13) (14) (15) (16) 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 5 Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 6 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 7 Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 8 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 9: Deutsch
Das Messwerkzeug ist bestimmt zum Messen und Übertragen von Winkeln, zum Berechnen einfacher und doppelter Gehrungswinkel sowie zum Prüfen und Ausrichten von Waagerechten und Senkrechten. Das Messwerkzeug ist zur Verwendung im Innenbereich geeignet. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 10: Abgebildete Komponenten
(c) Indikator für Supplementärwinkel SUP (d) Indikator für Neigungswinkel SPR (e) Indikator für Eckwinkel CNR (f) Indikator für horizontalen Gehrungswinkel MTR (g) Indikator für vertikalen Gehrungswinkel BVL (h) Indikator für Speicherwert HOLD 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 11: Technische Daten
Deutsch | 11 Technische Daten Digitaler Winkelmesser PAM 220 Sachnummer 3 603 F76 ... Messbereich 0°–220° Messgenauigkeit – Winkel ±0,2° – Libelle 1,5 mm/m Genauigkeit der Winkelberechnung ±0,1° Betriebstemperatur –10 °C ... +50 °C Lagertemperatur –20 °C ... +70 °C max.
Seite 12: Schenkelverlängerung Aufsetzen (Siehe Bild B)
Schützen Sie das Messwerkzeug vor Stoß und Schlag. Schmutzpartikel oder Verformungen können zu Fehlmessungen führen. Ein-/Ausschalten Zum Einschalten des Messwerkzeugs drücken Sie die Ein-/Aus-Taste (11). Nach dem Einschalten befindet sich das Messwerkzeug in der Betriebsart „Standardmessung“. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 13 Legen Sie das Messwerkzeug in der gewünschten Position an das Werkstück an. Verwenden Sie die Schenkel als Lineal zum Antragen des Winkels. Messwert speichern Zum Speichern des aktuellen Messwerts (HOLD) drücken Sie die Speicher- taste Hold (9). Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 14 Die Messung „Einfache Gehrung“ dient zur Berechnung des Schnittwinkels MTR, wenn zwei Werkstücke mit gleicher Gehrung zusammen einen beliebi- gen Außenwinkel x° kleiner 180° bilden sollen (z.B. für Fußbodenleisten, Treppengeländer-Säulen oder Bilderrahmen). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 15 Klapp- und Basisschenkel so weit, bis der gewünschte Winkel im Display an- gezeigt wird. x° x° Berechnet wird der horizontale Gehrungswinkel MTR („Miter Angle“: hori- zontaler Gehrungswinkel), um den die zwei Werkstücke gekürzt werden Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 16 Mehrfachwinkeln (z.B. Deckenleisten) exakt aufeinander stoßen sollen. Messen Sie zunächt den Neigungswinkel SPR und den Eckwinkel CNR. Das Messwerkzeug berechnet dann den horizontalen Gehrungswinkel MTR und den vertikalen Gehrungswinkel BVL. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 17 Werkstück zwischen Klapp- und Basisschenkel. Ist die Messung bei besonders schmalen oder kleinen Werkstücken mit dem Messwerkzeug nicht möglich, dann verwenden Sie Hilfsmittel, wie z.B. eine Schmiege, und stellen den Winkel dann am Messwerkzeug ein. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 18 Drücken Sie erneut die Taste COM (7). Im Display erscheinen MTR und der berechnete horizontale Gehrungswinkel für die Kapp- und Gehrungssäge. Mithilfe des horizontalen Gehrungswinkels wird die Drehung des Sägetischs festgelegt (MTR). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 19: Wartung Und Service
Sollte das Messwerkzeug über längere Zeit dem Regen ausgesetzt sein, kann es zur Beeinträchtigung seiner Funktion kommen. Nach dem vollständigen Abtrocknen ist das Messwerkzeug jedoch wieder uneingeschränkt einsatz- bereit. Eine Kalibrierung ist nicht erforderlich. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 20: Kundendienst Und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu un- seren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.
Seite 21: Entsorgung
(including instructions on positioning and clamping the workpiece). When the required angles cannot be set on a certain saw or saw type, alternative sawing methods Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 22: Product Description And Specifications
(10) Button for supplementary angle 180° (11) On/off button (12) Battery compartment (13) Serial number (14) Locking mechanism of the battery compartment cover (15) Battery compartment cover (16) Scale on leg extension 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 23: Technical Data
(e) Corner angle indicator CNR (f) Horizontal mitre angle indicator MTR (g) Bevel angle indicator BVL (h) Saved value indicator HOLD Technical Data Digital angle measuring device PAM 220 Article number 3 603 F76 ... Measuring range 0°–220° Measuring accuracy –...
Seite 24: Starting Operation
24 | English Digital angle measuring device PAM 220 Dimensions 425 × 41 × 58 mm A) Only non-conductive deposits occur, whereby occasional temporary conductivity caused by condensation is expected. The serial number (13) on the type plate is used to clearly identify your measuring tool.
Seite 25 This measured value is shown on the display (4) until you change the angle between fold-out leg (1) and base leg (3). Transferring Angles (see figure C) Measure the angle to be transferred by placing the fold-out leg and base leg on the target angle. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 26 The required angle v between base leg and leg exten- sion is calculated as follows: v = 180° – w If you press the 180° button, the required angle v (supplementary angle) will be calculated and displayed. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 27 For given angles (e.g. picture frames), open the fold-out leg and the base leg until the required angle is indicated in the display. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 28 Press the MTR (8) button. As long as you hold down the MTR (8) button, the calculated mitre angle MTR, which has to be set on the mitre saw, will be displayed. At the same time, the MTR indicator will light up in the display. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 29 First measure the spring angle SPR and the corner angle CNR. The measur- ing tool will then calculate the mitre angle MTR and the bevel angle BVL. Carry out the worksteps exactly in the given sequence. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 30 Press the COM (7) button to store the measured spring angle for the com- pound mitre. SPR and the current angle will appear on the display. 2. CNR: Storing the corner angle 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 31 Notes on "Compound Mitre" Operating Mode The calculated mitre angle MTR can only be transferred for mitre saws, for which the setting for vertical cuts is 0°. When the setting for vertical cuts is Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 32: Maintenance And Service
You can find explosion drawings and information on spare parts at: www.bosch-pt.com The Bosch product use advice team will be happy to help you with any ques- tions about our products and their accessories.
Seite 33 Magna Business Park City West Dublin 24 Tel. Service: (01) 4666700 Fax: (01) 4666888 Australia, New Zealand and Pacific Islands Robert Bosch Australia Pty. Ltd. Power Tools Locked Bag 66 Clayton South VIC 3169 Customer Contact Center Inside Australia: Phone: (01300) 307044...
Seite 34: Français
Prière de lire et de respecter l’ensemble des instruc- tions. En cas de non-respect des présentes instructions, les fonctions de protection de l’appareil de mesure risquent d’être altérées. BIEN CONSERVER LES PRÉ- SENTES INSTRUCTIONS. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 35: Utilisation Conforme
(1) Branche mobile (2) Prolongement de branche (3) Branche de base (4) Écran rétro-éclairé (5) Niveau à bulle pour orientation horizontale (6) Niveau à bulle pour orientation verticale Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 36: Caractéristiques Techniques
(e) Indicateur pour angle de coin CNR (f) Indicateur pour angle d’onglet horizontal MTR (g) Indicateur pour angle d’onglet vertical BVL (h) Indicateur pour valeur de mémorisation HOLD Caractéristiques techniques Goniomètre numérique PAM 220 Référence 3 603 F76 ... Plage de mesure 0°–220° Précision de mesure –...
Seite 37 Français | 37 Goniomètre numérique PAM 220 Températures de stockage –20 °C ... +70 °C Altitude d’utilisation maxi 2000 m Humidité de l’air max. 90 % Degré d’encrassement selon CEI 61010‑1 Piles 2 × 1,5 V LR6 (AA) Autonomie approximative 25 h Arrêt automatique après env. 5 min Longueur de branche 400 mm...
Seite 38: Mise En Marche
Pour arrêter l’appareil de mesure, appuyez sur l’interrupteur Marche/Ar- rêt (11). Si au bout de 5 minutes env. aucune action n’a été effectuée, l’appareil de mesure s’arrête automatiquement afin de ménager les piles. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 39 La valeur de mesure reste affichée – indépendamment des mouvements de la branche de base et de la branche mobile – jusqu’à ce que la touche de mé- morisation Hold (9) soit enfoncée. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 40 MTR quand deux pièces avec un angle d’onglet identique doivent for- mer ensemble un angle extérieur x° inférieur à 180° (par ex. pour des plinthes de sol, des poteaux de rampe d’escalier ou des cadres photo). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 41 C’est l’angle d’onglet horizontal MTR (« Miter Angle » : angle d’onglet hori- zontal), duquel les deux pièces doivent être raccourcies, qui est déterminé. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 42 (par ex. des moulures de plafond) doivent se joindre parfai- tement. Mesurez d'abord l'angle d'inclinaison SPR et l'angle de coin CNR. À partir de ces deux valeurs, l’appareil de mesure calcule l’angle d’onglet horizontal MTR et l’angle d’onglet vertical BVL. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 43 étroites ou très petites, utilisez des auxiliaires tels qu’une équerre, et réglez ensuite l’angle sur l’appareil de mesure. Appuyez sur la touche COM (7) pour mémoriser l’angle d’inclinaison mesu- ré. SPR et l’angle actuel apparaissent sur l'écran. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 44 Appuyez à nouveau sur la touche COM (7). MTR et l’angle d’onglet horizon- tal déterminé pour la scie à onglets apparaissent sur l’écran. L’angle d’onglet horizontal définit l’angle de rotation de la table de sciage (MTR). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 45: Entretien Et Service Après-Vente
être entravé. Une fois complètement sec, l’appareil de mesure est de nouveau prêt à être mis en service sans res- trictions. Un calibrage n’est pas nécessaire. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 46 France Réparer un outil Bosch n’a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services.
Seite 47: Élimination Des Déchets
No trabaje con el aparato de medición en un entorno potencialmente explosivo, en el que se encuentran líquidos, gases o polvos inflama- bles. El aparato de medición puede producir chispas e inflamar los mate- riales en polvo o vapores. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 48: Utilización Reglamentaria
(7) Tecla para inglete doble COM (8) Tecla para inglete simple MTR (9) Tecla Hold/Clear Hold (10) Tecla para el ángulo suplementario 180° (11) Tecla de conexión/desconexión (12) Alojamiento de las pilas 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 49: Datos Técnicos
(f) Indicador para ángulo de inglete horizontal MTR (g) Indicador para ángulo de inglete vertical BVL (h) Indicador para valor de memoria HOLD Datos técnicos Medidor digital de ángulos PAM 220 Número de referencia 3 603 F76 ... Alcance 0°–220°...
Seite 50 50 | Español Medidor digital de ángulos PAM 220 Longitud del brazo 400 mm Peso según EPTA-Procedure 01:2014 0,89 kg Medidas 425 × 41 × 58 mm A) Sólo se produce un ensuciamiento no conductor, sin embargo ocasionalmente se espera una conductividad temporal causada por la condensación.
Seite 51: Puesta En Marcha
Para ello, asiente el aparato de medición sobre la superficie a controlar. Modo de operación "Medición estándar" Tras cada conexión, el aparato de medición se encuentra en el modo de ope- ración "Medición estándar". Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 52 En el display se indica como valor de medición el ángulo w entre el brazo ba- se y el brazo abatible. El ángulo buscado v entre el brazo base y el prolonga- dor de brazo lo puede calcular como sigue: v = 180° – w 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 53 Para ángulos predeterminados (p. ej. marcos pa- ra cuadros) abra el brazo abatible y el brazo base, hasta que se muestre el ángulo deseado en el display. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 54 (el ángulo de inglete vertical es de 0°). Oprima la tecla MTR (8). Mientras mantenga oprimida la tecla MTR (8), se indica el ángulo de inglete horizontal calculado MTR, que se debe ajustar en 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 55 Primero mida el ángulo de inclinación SPR y el ángulo de la esquina CNR. El aparato de medición calcula luego el ángulo de inglete horizontal MTR y el ángulo de inglete vertical BVL. Realice los pasos de trabajo respetando exactamente el orden indicado. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 56 ángulo en el aparato de medición. Oprima la tecla COM (7), a fin de memorizar el ángulo de inclinación medido para el inglete doble. En el display aparece SPR y el ángulo actual. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 57 Oprima de nuevo la tecla COM (7). En el display aparece MTR y el ángulo de inglete horizontal calculado para la sierra oscilante y de inglete. Con la ayuda del ángulo de inglete horizontal se determina el giro de la mesa de aserrar (MTR). Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 58: Mantenimiento Y Servicio
Sin embargo, una vez que se haya secado del todo, es posible utilizar el aparato de medi- ción sin restricción alguna. No es necesario recalibrarlo. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 59: Servicio Técnico Y Atención Al Cliente
Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios. Para cualquier consulta o pedido de piezas de repuesto es imprescindible in- dicar el nº...
Seite 60 Edif. Coloncorp Piso 1 Local 101-102, Guayaquil Tel.: (593) 4 220 4000 E-mail: ventas@bosch.com.ec www.bosch.ec México Robert Bosch S. de R.L. de C.V. Calle Robert Bosch No. 405 C.P. 50071 Zona Industrial, Toluca - Estado de México Tel.: (52) 55 528430-62 Tel.: 800 6271286 www.bosch-herramientas.com.mx Perú...
Seite 61: Português
ângulo necessário numa determinada serra ou tipo de serra, têm de ser aplicados métodos de serrar alternativos. Podem ser cortados ângulos particularmente agudos utilizando um dispositivo de fixação cónico com uma serra de mesa ou serra circular. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 62: Utilização Adequada
(14) Travamento da tampa do compartimento da pilha (15) Tampa do compartimento da pilha (16) Escala para prolongamento da régua Elementos de indicação (a) Valor de medição (b) Indicador do nível de carga das pilhas/aviso de pilhas 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 63: Dados Técnicos
(f) Indicador para ângulo de meia-esquadria horizontal MTR (g) Indicador para ângulo de meia-esquadria vertical BVL (h) Indicador para valor memorizado HOLD Dados técnicos Medidor de ângulos digital PAM 220 Número de produto 3 603 F76 ... Amplitude de medição 0°–220°...
Seite 64: Colocação Em Funcionamento
Não os deixe, p. ex., ficar durante muito tempo no automóvel. No caso de oscilações de temperatura maiores, deixe o instrumento de medição atingir a temperatura ambiente antes de 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 65 Este valor de medição é exibido no display (4) até alternar o ângulo entre a régua dobrável (1) e a régua de base (3). Transferir ângulo (ver figura C) Meça o ângulo a ser transferido, colocando as réguas dobrável e de base no ângulo predefinido. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 66 O ângulo procurado v entre a régua de base e o prolongamento da régua podem ser calculados da seguinte forma: v = 180° – w Se premir a tecla 180°, é calculado e exibido o ângulo procurado v (ângulo suplementar). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 67 ângulo do canto x° colocando as réguas dobrável e de base. Para ângulos predefinidos (p. ex. molduras de quadros) abra as réguas dobrável e de base até ser exibido no display o ângulo pretendido. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 68 à peça (o ângulo de meia-esquadria vertical é de 0°). Prima a tecla MTR (8). Enquanto mantiver pressionada a tecla MTR (8) é apresentado o ângulo de meia-esquadria horizontal calculado MTR que deve 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 69 Meça primeiro o ângulo de inclinação SPR e o ângulo do canto CNR. O instrumento de medição calcula então o ângulo de meia-esquadria horizontal MTR e o ângulo de meia-esquadria vertical BVL. Execute os passos de trabalho exatamente pela sequência indicada. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 70 ângulo no instrumento de medição. Prima a tecla COM (7), para guardar o ângulo de inclinação medido para a meia-esquadria dupla. No display aparecem SPR e o ângulo atual. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 71 Prima novamente a tecla COM (7). No display surgem MTR e o ângulo de meia-esquadria horizontal calculado para a serra de meia-esquadria. A rotação da mesa de serrar é determinada com a ajuda de um ângulo de meia- esquadria horizontal (MTR). Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 72: Manutenção E Assistência Técnica
Se o instrumento de medição for exposto durante muito tempo à chuva, poderão ocorrer problemas de funcionamento. O instrumento de medição está pronto para funcionar, assim que estiver completamente seco. Não é necessário calibrar. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 73 Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.
Seite 74: Italiano
Lo strumento di misura è adatto per l’impiego in ambienti interni. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 75: Componenti Illustrati
(d) Indicatore di angolo d’inclinazione SPR (e) Indicatore di angolo al vertice CNR (f) Indicatore di angolo obliquo orizzontale MTR (g) Indicatore di angolo obliquo verticale BVL (h) Indicatore di valore memorizzato HOLD Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 76: Dati Tecnici
76 | Italiano Dati tecnici Goniometro digitale PAM 220 Codice prodotto 3 603 F76 ... Campo di misurazione 0°–220° Precisione di misurazione – Angolo ±0,2° – Livella 1,5 mm/m Precisione di calcolo dell’angolo ±0,1° Temperatura di funzionamento −10 °C ... +50 °C Temperatura di magazzinaggio −20 °C ...
Seite 77: Messa In Funzione
Mantenere puliti le superfici di appoggio e i bordi di appoggio dello strumento di misura. Proteggere lo strumento di misura da impatti ed urti. Particelle di sporco o deformazioni possono provocare errori di misurazione. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 78 Accostare lo strumento di misura al pezzo in lavorazione, nella posizione de- siderata. Utilizzare il braccio come dima per riportare l’angolo. Accertarsi che il braccio mobile ed il braccio di base non vengano spostati durante il trasferimento. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 79 L’angolo desiderato v fra il braccio di base e la prolunga del braccio si potrà calcolare nel seguente modo: v = 180° − w Premendo il tasto 180°, l’angolo desiderato v (angolo supplementare) verrà calcolato e visualizzato. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 80 Per angoli predefiniti (ad es. cornici per quadri), aprire il braccio mobile ed il braccio di base sino a visualizzare sul display l’angolo desiderato. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 81 (l’angolo obliquo verticale sarà di 0°). Premere il tasto MTR (8). Sino a quando il tasto MTR (8) verrà mantenuto premuto, verrà visualizzato l’angolo obliquo orizzontale calcolato MTR da im- Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 82 Misurare dapprima l’angolo d’inclinazione SPR e l’angolo al vertice CNR. Lo strumento di misura calcolerà quindi l’angolo obliquo orizzontale MTR e quello verticale BVL. Eseguire le fasi operative esattamente nella sequenza indicata. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 83 Premere il tasto COM (7) per memorizzare l’angolo d’inclinazione misurato per l’angolo obliquo doppio. Sul display compariranno la scritta SPR e l’an- golo attuale. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 84 3. MTR: rilevamento dell’angolo obliquo orizzontale (Miter Angle) Premere nuovamente il tasto COM (7). Sul display compariranno MTR e l’angolo obliquo orizzontale calcolato per la troncatrice. La rotazione del banco sega viene definita mediante l’angolo obliquo orizzontale (MTR). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 85: Manutenzione Ed Assistenza
Se lo strumento di misura verrà esposto alla pioggia per lungo tempo, ciò po- trà comprometterne il funzionamento. Una volta asciugato completamente, lo strumento di misura sarà comunque nuovamente pronto all’uso senza limi- tazioni. Non occorrerà eseguirne la calibrazione. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 86: Smaltimento
Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre do- mande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione...
Seite 87: Nederlands
Het meetgereedschap is bestemd voor het meten en overbrengen van hoe- ken, voor het berekenen van enkele en dubbele verstekhoeken evenals voor het controleren en uitlijnen van horizontale lijnen en loodlijnen. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 88: Afgebeelde Componenten
(c) Indicator voor supplementaire hoek SUP (d) Indicator voor hellingshoek SPR (e) Indicator voor hoekhelling CNR (f) Indicator voor horizontale verstekhoek MTR (g) Indicator voor verticale verstekhoek BVL (h) Indicator voor geheugenwaarde HOLD 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 89: Technische Gegevens
Nederlands | 89 Technische gegevens Digitale hoekmeter PAM 220 Productnummer 3 603 F76 ... Meetbereik 0°–220° Meetnauwkeurigheid – Hoek ±0,2° – Libel 1,5 mm/m Nauwkeurigheid van de hoekberekening ±0,1° Gebruikstemperatuur –10 °C ... +50 °C Opslagtemperatuur –20 °C ... +70 °C Max. gebruikshoogte boven referentiehoogte 2000 m...
Seite 90: Ingebruikname
Houd de oplegvlakken en aanlegkanten van het meetgereedschap schoon. Bescherm het meetgereedschap tegen stoten en schokken. Vuildeeltjes of vervormingen kunnen tot verkeerde metingen leiden. In-/uitschakelen Voor het inschakelen van het meetgereedschap drukt u op de aan/uit- toets (11). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 91 Open uitklap- en basisbeen zo ver tot in de meetwaarde-aanduiding (a) de over te brengen hoek verschijnt. Leg het meetgereedschap in de gewenste stand tegen het werkstuk. Gebruik de benen als liniaal voor het aantekenen van de hoek. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 92 De meting „Enkel verstek“ dient voor de berekening van de zaaghoek MTR, wanneer twee werkstukken met hetzelfde verstek samen een willekeurige buitenhoek x° kleiner dan 180° moeten vormen (bijv. voor vloerplinten, trapleuningpilaren of schilderijlijsten). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 93 Voor vastgelegde hoeken (bijv. schilderijlijsten) opent u uitklap- en basisbeen zo ver tot de gewenste hoek op het display verschijnt. x° x° De horizontale verstekhoek MTR („Miter Angle“: horizontale verstekhoek) wordt berekend waarmee de twee werkstukken moeten worden ingekort. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 94 (bijv. plafondplinten) elkaar exact moeten raken. Meet eerst de hellingshoek SPR en de hoekhelling CNR. Het meetgereed- schap berekent dan de horizontale verstekhoek MTR en de verticale ver- stekhoek BVL. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 95 Druk op de toets COM (7) om de gemeten hellingshoek voor het dubbele verstek op te slaan. Op het display verschijnen SPR en de actuele hoek. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 96 Druk opnieuw op de toets COM (7). Op het display verschijnen MTR en de berekende horizontale verstekhoek voor de kap- en verstekzaag. Met behulp van de horizontale verstekhoek wordt de draaiing van de zaagtafel vastge- legd (MTR). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 97: Onderhoud En Service
Als het meetgereedschap langdurig aan de regen wordt blootgesteld, kan de werking nadelig worden beïnvloed. Nadat het meetgereedschap volledig is afgedroogd, kan het echter weer onbeperkt worden gebruikt. Kalibreren is niet nodig. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 98 Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en in- formatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het pro- duct.
Seite 99: Dansk
Måleværktøjet er beregnet til måling og overførsel af vinkler, til beregning af enkelte og dobbelte geringsvinkler samt til kontrol og justering af vandrette og lodrette linjer/flader. Måleværktøjet er egnet til indendørs anvendelse. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 100 (c) Indikator for supplementærvinkel SUP (d) Indikator for hældningsvinkel SPR (e) Indikator for hjørnevinkel CNR (f) Indikator for vandret geringsvinkel MTR (g) Indikator for lodret geringsvinkel BVL (h) Indikator for hukommelsesværdi HOLD 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 101: Tekniske Data
Dansk | 101 Tekniske data Digital vinkelmåler PAM 220 Varenummer 3 603 F76 ... Måleområde 0°−220° Målenøjagtighed – Vinkel ±0,2° – Libelle 1,5 mm/m Vinkelberegningens nøjagtighed ±0,1° Driftstemperatur –10 °C ... +50 °C Opbevaringstemperatur –20 °C ... +70 °C Maks. anvendelseshøjde over referencehøjde 2000 m...
Seite 102 Når måleværktøjet er tændt, befinder det sig i driftstypen "Standardmåling". Når du vil slukke for måleværktøjet, skal du trykke på tænd/sluk-knap- pen (11). Foretages der ingen handling i ca. 5 min, slukkes måleværktøjet automatisk for at skåne batterierne. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 103 For at gemme den aktuelle måleværdi (HOLD) skal du trykke på hukom- melsesknappen Hold (9). Måleværdien vises uafhængigt af bevægelserne på basis- og klapbenet, ind- til du igen trykker på hukommelsesknappen Hold (9). Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 104 Målingen "Enkelt gering" benyttes til beregning af snitvinklen MTR, når to emner med samme gering tilsammen skal danne en vilkårlig udvendig vinkel x° under 180° (f.eks. til gulvlister, trappegelændersøjler eller billedram- mer). x° 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 105 Man beregner den vandrette geringsvinkel MTR ("Miter Angle": vandret geringsvinkel), som de to emner skal afkortes med. Ved disse geringssnit er savklingen lodret i forhold til emnet (den lodrette geringsvinkel er 0°). Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 106 Mål først hældningsvinklen SPR og hjørnevinklen CNR. Måleværktøjet be- regner derefter den vandrette geringsvinkel MTR og den lodrette geringsvin- kel BVL. Gennemfør arbejdstrinnene nøjagtigt i den angivne rækkefølge. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 107 Tryk på knappen COM (7) for at gemme den målte hældningsvinkel til den dobbelte gering. På displayet vises SPR og den aktuelle vinkel. 2. CNR: Lagring af hjørnevinkel (Corner Angle) Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 108 4. BVL: Bestemmelse af lodret geringsvinkel (Bevel Angle) Tryk igen på knappen COM (7). På displayet vises BVL og den beregnede lodrette geringsvinkel til kap- og geringssaven. Ved hjælp af den lodrette geringsvinkel fastlægges savbordets hældning (BVL). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 109: Vedligeholdelse Og Service
Produktets 10‑cifrede typenummer (se typeskilt) skal altid angives ved fore- spørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bosch Power Tools...
Seite 110: Bortskaffelse
Om den vinkel som behövs inte kan ställas in på en bestämd såg eller typ av såg måste alternativa metoder användas för sågningen. Vinklar som är särskilt 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 111: Ändamålsenlig Användning
(8) Knapp för enkel gering MTR (9) Knapp Hold/Clear Hold (10) Knapp för tilläggsvinkel 180° (11) På-/av-knapp (12) Batterifack (13) Serienummer (14) Arretering av batterifackets lock (15) Batterifackets lock (16) Skala på benförlängning Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 112: Tekniska Data
(e) Indikator för hörnvinkel CNR (f) Indikator för horisontell geringsvinkel MTR (g) Indikator för vertikal geringsvinkel BVL (h) Indikator för värde i minnet HOLD Tekniska data Digital vinkelmätare PAM 220 Artikelnummer 3 603 F76 ... Mätområde 0°–220° Mätnoggrannhet – Vinkel ±0,2°...
Seite 113 Svensk | 113 Digital vinkelmätare PAM 220 Mått 425 × 41 × 58 mm A) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande. För entydig identifiering av ditt mätinstrument finns serienumret (13) på typskylten. Montering Sätta in/byta ut batterier (se bild A)
Seite 114 Mät den vinkel som ska överföras genom att placera det ställbara benet och basbenet på normvinkeln. Placera mätinstrumentet i önskat läge mot arbetsstycket. Använd benen som linjal när vinkeln märks ut. Se till att fällbenet och basbenet inte flyttas under överföringen. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 115 Mätningen ”Enkel gering” är till för beräkning av sågvinkeln MTR när två arbetsstycken med samma gering tillsammans ska bilda valfri yttervinkel x° som är mindre än 180° (t.ex. för golvlister, trappräcken och tavelramar). Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 116 är given (t. ex. tavelram) öppnar man det ställbara benet och basbenet tills den angivna vinkeln visas på displayen. x° x° Den horisontella geringsvinkeln MTR (”Miter Angle”: horisontell geringsvinkel) beräknas, som visar hur mycket de båda arbetsstyckena 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 117 (t. ex. taklister) stöter exakt på varandra. Mät därefter lutningsvinkeln SPR och hörnvinkeln CNR. Mätinstrumentet beräknar därefter den horisontella geringsvinkeln MTR och den vertikala geringsvinkeln BVL. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 118 Tryck på knappen COM (7) för att spara uppmätt lutningsvinkel för dubbel gering. På displayen visas SPR och aktuell vinkel. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 119 3. MTR: fastställa horisontell geringsvinkel (Miter Angle) Tryck på knappen COM (7) igen. På displayen visas MTR och beräknad horisontell geringsvinkel för kap- och geringssågen. Med hjälp av den horisontella geringsvinkeln fastställs sågbordets vridning (MTR). Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 120: Underhåll Och Service
Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller lösningsmedel. Om mätinstrumentet under en längre tid utsätts för regn kan dess funktion påverkas menligt. När mätinstrumentet torkats av ordentligt är det åter fullständigt funktionsdugligt. Ingen kalibrering krävs. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 121 Kundtjänst och applikationsrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under: www.bosch-pt.com Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.
Seite 122: Norsk
Måleverktøyet er egnet for innendørs bruk. Illustrerte komponenter Nummereringen av de illustrerte komponentene refererer til bildet av måleverktøyet på illustrasjonssiden. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 123 (e) Indikator for hjørnevinkel CNR (f) Indikator for horisontal gjæringsvinkel MTR (g) Indikator for vertikal gjæringsvinkel BVL (h) Indikator for minneverdi HOLD Tekniske data Digital vinkelmåler PAM 220 Artikkelnummer 3 603 F76 ... Måleområde 0°–220° Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 124 124 | Norsk Digital vinkelmåler PAM 220 Målenøyaktighet – Vinkel ±0,2° – Libelle 1,5 mm/m Nøyaktigheten til vinkelberegningen ±0,1° Driftstemperatur –10 °C ... +50 °C Lagringstemperatur –20 °C ... +70 °C Maks. brukshøyde over referansehøyde 2000 m Maks. relativ luftfuktighet 90 % Forurensningsgrad i henhold til IEC 61010‑1...
Seite 125 Med libellen (5) kan du stille inn måleverktøyet vannrett, og med libellen (6) kan du stille det inn loddrett. Du kan også bruke måleverktøyet som et vater til kontroll av vannrette eller loddrette linjer. Legg da måleverktøyet på overflaten som skal kontrolleres. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 126 På displayet vises vinkelen w mellom basisbenet og det bevegelige benet som måleverdi. Den søkte vinkelen v mellom basisben og benforlenger kan beregnes på følgende måte: v = 180° – w 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 127 å legge det bevegelige benet og basisbenet inntil. For angitte vinkler (for eksempel bilderammer) åpner du det bevegelige benet og basisbenet helt til ønsket vinkel vises på displayet. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 128 Den horisontale gjæringsvinkelen MTR ("Miter Angle": horisontal gjæringsvinkel) som de to emnene må forkortes med, beregnes. Sagbladet står ved disse gjæringssnittene loddrett mot emnet (den vertikale gjæringsvinkelen er 0°). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 129 (for eksempel taklister) skal danne helt nøyaktige sammenføyninger. Mål først helningsvinkelen SPR og hjørnevinkelen CNR. Måleverktøyet beregner deretter den horisontale MTR og vertikale gjæringsvinkelen BVL. Utfør arbeidstrinnene nøyaktig i angitt rekkefølge. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 130 Trykk på knappen COM (7) for å lagre den målte gjæringsvinkelen for den doble gjæringen. SPR og den gjeldende vinkelen vises på displayet. 2. CNR: Lagre hjørnevinkel (Corner Angle) 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 131 4. BVL: Fastsette vertikal gjæringsvinkel (Bevel Angle) Trykk på knappen COM (7) igjen. BVL og den beregnede vertikale gjæringsvinkelen for kapp- og gjærsagen vises på displayet. Ved hjelp av den vertikale gjæringsvinkelen bestemmes helningen på sagbordet (BVL). Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 132: Service Og Vedlikehold
Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.
Seite 133: Suomi
Jos tarvittavaa kulmaa ei saa säädettyä kyseiseen sahaan tai sahatyyppiin, käytä siinä tapauksessa muita sahausmenetelmiä. Erittäin terävät kulmat voi sahata pöytä- tai käsipyörösahalla kartiomaisen kiinnit- timen avulla. Tuotteen ja ominaisuuksien kuvaus Huomioi käyttöohjeiden etuosan kuvat. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 134: Määräystenmukainen Käyttö
(14) Paristokotelon kannen lukitus (15) Paristokotelon kansi (16) Varren jatkokappaleen asteikko Näyttöelementit (a) Mittausarvo (b) Paristojen lataustilan näyttö/varoitus (c) Suplementtikulman ilmaisin SUP (d) Kaltevuuskulman ilmaisin SPR (e) Nurkan kulman ilmaisin CNR 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 135: Tekniset Tiedot
Suomi | 135 (f) Vaakasuuntaisen jiirikulman ilmaisin MTR (g) Pystysuuntaisen jiirikulman ilmaisin BVL (h) Tallennusarvon ilmaisin HOLD Tekniset tiedot Digitaalinen kulmamitta PAM 220 Tuotenumero 3 603 F76 ... Mittausalue 0°–220° Mittaustarkkuus – Kulma ±0,2° – Libelli 1,5 mm/m Kulmalaskennan tarkkuus ±0,1°...
Seite 136: Käyttöönotto
Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mit- taustyökalun tarkkuuteen. Pidä mittaustyökalun tukipinnat ja asetusreunat puhtaina. Suojaa mittaustyökalu iskuilta ja kolhuilta. Lika tai kolhut saattavat johtaa mit- tausvirheisiin. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 137 Varmista, ettet liikuta kääntö- ja perusvartta merkinnän aikana. Kulman asettaminen (katso kuva D) Avaa kääntö- ja perusvartta, kunnes mittausarvon näytössä (a) on asetettava kulma. Aseta mittaustyökalu halutussa asennossa työkappaletta vasten. Käytä vartta viivaimena kulman merkintään. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 138 Kun painat painiketta 180°, määritettävä kulma v (suplementtikulma) laske- taan ja näytetään. "Jiiri"-mittaus "Jiiri"-mittausta käytetään sahauskulman MTR laskentaan, kun kahdella jii- reiltään identtisellä työkappaleella halutaan muodostaa mikä tahansa 180 astetta pienempi ulkokulma x° (esim. jalkalistoissa, porraskaiteissa tai taulunkehyksissä). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 139 Tiedettyä kulmaa (esim. taulunkehyksissä) varten avaa kääntö- ja perusvarsia, kunnes haluttu kulma näkyy näytössä. x° x° Laskutoimitus määrittää vaakasuuntaisen jiirikulman MTR ("Miter Angle": vaakasuuntainen jiirikulma), jonka verran kumpaakin työkappaletta pitää sa- Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 140 (esim. kattolistoissa) pitää sopia tarkalleen toisiinsa. Mittaa ensin kaltevuuskulma SPR ja nurkan kulma CNR. Mittaustyökalu las- kee tämän jälkeen vaakasuuntaisen jiirikulman MTR ja pystysuuntaisen jiiri- kulman BVL. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 141 Jos mittaustyökalulla ei saa mitattua erittäin kapeita tai pieniä työkappa- leita, käytä siinä tapauksessa apuvälineenä esim. kulmamittaa, ja säädä tämän jälkeen kulma mittaustyökaluun. Paina painiketta COM (7), jotta saat tallennettua mitatun kaltevuuskulman tuplajiiriä varten. Näyttöön tulee SPR ja nykyinen kulma. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 142 3. MTR: vaakasuuntaisen jiirikulman (Miter Angle) määrittäminen Paina uudelleen painiketta COM (7). Näyttöön tulee MTR ja katkaisu- ja jiiri- sahalle laskemalla määritetty vaakasuuntainen jiirikulma. Vaakasuuntaisen jiirikulman avulla määritetään mitta, jonka verran sahapöytää täytyy kääntää (MTR). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 143: Hoito Ja Huolto
Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puhdistusaineita tai liuottimia. Mittaustyökaluun voi tulla toimintahäiriöitä, jos se altistuu pitkiä aikoja sa- teelle. Kuivuttuaan se on kuitenkin taas täysin toimintakykyinen. Kalibrointia ei tarvita. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 144 Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koske- viin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroinen tuotenu- mero, joka on ilmoitettu tuotteen mallikilvessä.
Seite 145: Ελληνικά
εναλλακτικές μέθοδοι πριονίσματος. Ιδιαίτερα οι οξείες γωνίες μπορούν να κοπούν, χρησιμοποιώντας μια κωνική διάταξη σύσφιγξης με ένα σταθερό δισκοπρίονο ή δισκοπρίονο χεριού. Περιγραφή προϊόντος και ισχύος Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 146: Χρήση Σύμφωνα Με Τον Προορισμό
(16) Κλίμακα στην επέκταση των σκελών Στοιχεία ένδειξης (a) Τιμή μέτρησης (b) Ένδειξη της κατάστασης φόρτισης της μπαταρίας/προειδοποίηση μπαταρίας (c) Δείκτης για παραπληρωματική γωνία SUP (d) Δείκτης για γωνία κλίσης SPR 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 147 (e) Δείκτης για γωνία ακμής CNR (f) Δείκτης για οριζόντια φαλτσογωνιά MTR (g) Δείκτης για κάθετη φαλτσογωνιά BVL (h) Δείκτης για αποθηκευμένη τιμή HOLD Τεχνικά χαρακτηριστικά Ψηφιακός μετρητής γωνιών PAM 220 Κωδικός αριθμός 3 603 F76 ... Περιοχή μέτρησης 0°–220° Ακρίβεια μέτρησης...
Seite 148: Λειτουργία
σκέλος (1). Σπρώξτε την επέκταση σκελών τόσο, όσο είναι απαραίτητο πέρα από την άρθρωση του οργάνου μέτρησης. Λειτουργία Θέση σε λειτουργία Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 149 Ακουμπήστε ή τοποθετήστε το πτυσσόμενο σκέλος (1) και το σκέλος βάσης (3) επίπεδα πάνω στις προς μέτρηση ακμές. Η εμφανιζόμενη τιμή μέτρησης (a) αντιστοιχεί στην εσωτερική γωνία w ανάμεσα στο σκέλος βάσης και στο πτυσσόμενο σκέλος. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 150 βάσης και στο πτυσσόμενο σκέλος. Τη ζητούμενη γωνία v ανάμεσα στο σκέλος βάσης και στην επέκταση σκελών μπορείτε να την υπολογήσετε ως ακολούθως: v = 180° – w Όταν πατήσετε το πλήκτρο 180°, υπολογίζεται και εμφανίζεται η ζητούμενη γωνία v (παραπληρωματική γωνία). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 151 για πήχεις δαπέδου), τότε μετρήστε τη γωνία ακμής x°, εφαρμόζοντας το πτυσσόμενο σκέλος και το σκέλος βάσης. Για προρρυθμισμένη γωνία (π.χ. κάδρα) ανοίξτε το πτυσσόμενο σκέλος και το σκέλος βάσης τόσο, μέχρι να εμφανιστεί στην οθόνη η επιθυμητή γωνία. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 152 Υπολογίζεται η οριζόντια φαλτσογωνιά MTR («Miter Angle»: οριζόντια φαλτσογωνιά), κατά την οποία πρέπει να κοντύνουν τα δύο επεξεργαζόμενα κομμάτια. Ο πριονόδισκος σε αυτές τις φαλτσοκοπές είναι κάθετος στο επεξεργαζόμενο κομμάτι (η κάθετη φαλτσογωνιά ανέρχεται στις 0°). 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 153 Μετρήστε πρώτα τη γωνία κλίσης SPR και τη γωνία ακμής CNR. Το όργανο μέτρησης υπολογίζει μετά την οριζόντια φαλτσογωνιά MTR και την κάθετη φαλτσογωνιά BVL. Εκτελείτε τα βήματα εργασίας ακριβώς με τη σειρά που αναφέρεται. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 154 μέσα, όπως π.χ. μια συρόμενη ρυθμιζόμενη κινητή γωνία, και ρυθμίστε μετά τη γωνία στο όργανο μέτρησης. Πατήστε το πλήκτρο COM (7), για να αποθηκεύσετε τη μετρημένη γωνία κλίσης για τη διπλή φαλτσογωνιά. Στην οθόνη εμφανίζονται SPR και η τρέχουσα γωνία. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 155 Πατήστε εκ νέου το πλήκτρο COM (7). Στην οθόνη εμφανίζονται MTR και η υπολογισμένη οριζόντια φαλτσογωνιά για το φαλτσοπρίονο. Με τη βοήθεια της οριζόντιας φαλτσογωνιάς καθορίζεται η περιστροφή του τραπεζιού πριονίσματος (MTR). Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 156: Συντήρηση Και Σέρβις
Σε περίπτωση που το εργαλείο μέτρησης εκτεθεί για αρκετό χρονικό διάστημα στη βροχή μπορεί να επηρεαστεί αρνητικά κάποια λειτουργία του. Το εργαλείο μέτρησης θα λειτουργήσει, όμως, και πάλι άριστα μόλις στεγνώσει εντελώς. Δε χρειάζεται να το ρυθμίσετε ξανά. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 157 ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το...
Seite 158: Türkçe
Bu ölçme aleti, açıların ölçülmesi ve aktarılması, tekli ve ikili gönye açılarının hesaplanması ve yatay ve dikey çizgilerin kontrol edilmesi ve hizalanması için tasarlanmıştır. Bu ölçüm aleti, iç mekanlardaki kullanımlara uygundur. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 159 (c) Tamamlayıcı açı göstergesi SUP (d) Eğim açısı göstergesi SPR (e) Köşe açısı göstergesi CNR (f) Yatay gönye açısı göstergesi MTR (g) Dikey gönye açısı göstergesi BVL (h) Hafıza değeri göstergesi HOLD Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 160: Teknik Veriler
160 | Türkçe Teknik veriler Dijital açı ölçer PAM 220 Malzeme numarası 3 603 F76 ... Ölçüm aralığı 0°–220° Ölçme hassaslığı – Açı ±0,2° – Su terazisi 1,5 mm/m Açı hesaplama hassasiyeti ±0,1° İşletme sıcaklığı –10 °C ... +50 °C Saklama sıcaklığı...
Seite 161 Ölçüm aletini açmak için açma/kapama tuşuna (11) basın. Açıldıktan sonra, ölçüm aleti "Standart ölçme" işletim türünde bulunur. Ölçüm aletini kapatmak için Açma/kapatma tuşuna (11) basın. Yakl. 5 dakika boyunca hiçbir işlem yapılmazsa ölçüm aleti pilleri korumak üzere otomatik olarak kapanır. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 162 Ölçüm değeri, yeniden Hold (9) üzerine basıncaya kadar temel ve katlanır kolun hareketlerinden bağımsız olarak görüntülenir. Uzatma ile ölçüm yapılması (bkz. Resim F–H) Uzatma (2) dayama yüzeyi katlanır koldan (1) daha kısa olduğunda açı ölçümüne olanak sağlar. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 163 İş parçalarının bir köşeye uyarlanması gerektiğinde (örn. zemin süpürgelikleri) köşe açısını x° katlanır kol ve temel kolu dayayarak ölçün. Belirli açılar için (örn. tablo çerçeveleri) katlanır kolu ve temel kolu istenen açı ekranda gösterilinceye kadar açın. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 164 (dikey gönye açısı 0°'dir). Tuşa MTR (8) basın. MTR (8) tuşunu basılı tuttuğunuz sürece, gönye kesme testeresinde ayarlanması gereken hesaplanan yatay gönye açısı MTR gösterilir. Aynı anda ekranda gösterge MTR yanar. 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 165 Daha sonra eğim açısını SPR ve köşe açısını CNR ölçün. Ölçüm aleti bunun üzerine yatay gönye açısını MTR ve dikey gönye açısını BVL hesaplar. İş aşamaları İş aşamalarını mutlaka belirtilen sıra ile gerçekleştirin. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 166 örneğin gönye gibi yardımcı kullanın ve açıyı ölçüm aletinde ayarlayın. Ölçülen eğim açısını ikili gönye işlemi için kaydetmek üzere tuşa COM (7) basın. Ekranda SPR ve güncel açı görüntülenir. 2. CNR: Köşe açısının (Corner Angle) kaydedilmesi 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 167 Dikey gönye açısı yardımı ile testere tezgahının eğimi belirlenir (BVL). "İkili gönye" işletim türüne ilişkin açıklamalar Hesaplanan yatay gönye açısı MTR sadece dikey kesimler için 0°'nin ayarlı olduğu gönye kesme testerelerinde alınabilir. Dikey kesim ayarı 90° ise, Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 168: Bakım Ve Servis
Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını...
Seite 169 Küsget San.Sit.A Blok 11Nolu Cd.No:49/A Şehitkamil/Gaziantep Tel.: +90 342 2351507 Fax: +90 342 2351508 E-mail: cozumbobinaj2@hotmail.com Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: +90 212 8720066 Fax: +90 212 8724111 E-mail: gunsahelektrik@ttmail.com Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 170 Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: +90 282 6512884 Fax: +90 282 6521966 E-mail: info@ustundagsogutma.com Marmara Elektrik Tersane cd. Zencefil Sok.No:6 Karaköy İstanbul Tel.: +90 212 2974320 Fax: +90 212 2507200 E-mail: info@marmarabps.com 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 171 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış ölçme cihazları ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için bir geri dönüşüm merkezine yollanmak zorundadır. Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 172 ‫يرجى الرجوع إلى الصور الموجودة في الجزء األول من دليل‬ .‫التشغيل‬ ‫االستعمال المخصص‬ ‫عدة القياس مخصصة لقياس ونقل الزوايا واحتساب زوايا الشطب‬ ‫المائلة البسيطة والمضاعفة ومراجعة ومحاذاة الخط األفقي‬ .‫والرأسي‬ .‫لقد خصصت عدة القياس لالستخدام في المجال الداخلي‬ 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 173 ‫قيمة القياس‬ ‫مبين حالة شحن البطارية/تحذير البطارية‬ ‫مبين الزاوية المكملة‬ ‫مبين زاوية الميل‬ ‫مبين زاوية ال ر ُكن‬ ‫مبين زاوية الشطب المائلة األفقية‬ ‫مبين زاوية الشطب المائلة الرأسية‬ HOLD ‫مبين قيمة الذاكرة‬ Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 174 174 | ‫عربي‬ ‫البيانات الفنية‬ ‫مقياس زاوي رقمي‬ PAM 220 ‫رقم الصنف‬ 3 603 F76 ... ‫نطاق القياس‬ 0°–220° ‫دقة القياس‬ ‫الزاوية‬ – ±0,2° / ‫م‬ ‫مم‬ ‫ميزان الماء‬ – ‫دقة حساب الزاوية‬ ±0,1° ° ‫م‬ ° ‫م‬ ‫درجة حرارة التشغيل‬...
Seite 175 ‫احرص على أن تكون أسطح إسناد وحواف ارتكاز عدة‬ ‫قم بحماية عدة القياس من الصدمات‬ .‫القياس نظيفة‬ ‫قد تؤدي جسيمات األوساخ الدقيقة أو التشوهات‬ .‫والطرقات‬ .‫إلی أخطاء بالقياس‬ ‫التشغيل واإلطفاء‬ ‫عدة القياس، اضغط على مفتاح التشغيل‬ ‫تشغيل‬ ‫لغرض‬ ‫واإلطفاء‬ Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 176 .‫احرص على أال تتحرك الساق المطوية وساق القاعدة أثناء النقل‬ ‫إزالة الزوايا )انظر الصورة‬ ‫افتح الساق المطوية وساق القاعدة إلى أن يعرض مبين قيمة‬ .‫الزاوية المراد إزالتها‬ ‫قياس‬ ‫ضع عدة القياس علی قطعة الشغل بالوضع المرغوب. استخدم‬ .‫الساق كمسطرة لرسم الزاوية‬ 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 177 ‫يهدف قياس »الشطب البسيط« لحساب زاوية قطع‬ ‫الرغبة في تركيب قطعتي شغل بنفس الشطب بزاوية خارجية‬ ‫° )على سبيل المثال أزر الحوائط أو برامق‬ ‫أصغر من‬ ° ‫محددة‬ .(‫الدرابزين أو إطارات الصور‬ Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 178 ‫المثال إطارات الصور( افتح الساق المطوية وساق القاعدة إلى أن‬ .‫تظهر الزاوية المرغوبة في وحدة العرض‬ x° x° ‫": زاوية‬ Miter Angle ") ‫يتم حساب زاوية الشطب المائلة‬ ‫الشطب المائلة األفقية(، التي ينبغي تقصير قطعتي الشغل‬ 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 179 ‫احتساب زوايا الشطب المائلة األفقية والرأسية عند الرغبة في‬ ‫تعشيق قطعتي شغل بزوايا متعددة )عوارض السقف( في بعضهما‬ .‫البعض بالضبط‬ ‫. تقوم عدة‬ ‫وزاوية الركن‬ ‫قم بقياس زاوية الميل‬ ‫والرأسية‬ ‫القياس باحتساب زاوية الشطب المائلة األفقية‬ Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 180 ‫توضع قطعة الشغل المرغوب قياسها بين ساق القاعدة والساق‬ .‫المطوية‬ ‫إذا تعذر قياس قطع الشغل الرفيعة أو الصغيرة للغاية‬ ‫باستخدام عدة القياس، فاستخدم وسيلة مساعدة، على سبيل‬ .‫المثال مسطرة زوايا منزلقة، ثم اضبط الزاوية في عدة القياس‬ 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 181 ‫. يظهر في وحدة العرض‬ ) ‫اضغط مجددا على الزر‬ ‫باإلضافة لزاوية الشطب المائلة األفقية المحتسبة لمناشير التقطيع‬ ‫والشطب. يتم تحديد إدارة قاعدة المنشار باستخدام زاوية الشطب‬ ) ‫المائلة األفقية‬ Bosch Power Tools 1 609 92A 56P | (12.07.2019)
Seite 182 .‫تنظيف أو مواد مذيبة‬ ‫إن تم تعريض عدة القياس لألمطار لفترة طويلة، فقد يضر ذلك‬ ‫بأدائها. إال أن عدة القياس تعود وتسترجع صالحيتها للعمل بعد‬ .‫تجفيفها بشكل كامل. وال ضرورة لعمل معايرة لها‬ 1 609 92A 56P | (12.07.2019) Bosch Power Tools...
Seite 183 ‫القياس غير الصالحة لالستعمال، وحسب التوجيه األوروبي‬ ‫يجب أن يتم جمع المراكم/البطاريات التالفة أو‬ 2006/66/EC ‫المستهلكة كل على حدة ليتم التخلص منها بطريقة محافظة على‬ .‫البيئة عن طريق تسليمها لمراكز النفايات القابلة إلعادة التصنيع‬ Bosch Power Tools 1 609 92A 56P | (12.07.2019)
