Einbauen Der Pcie-Erweiterungskarte - Dell OptiPlex 5070 Tower Servicehandbuch

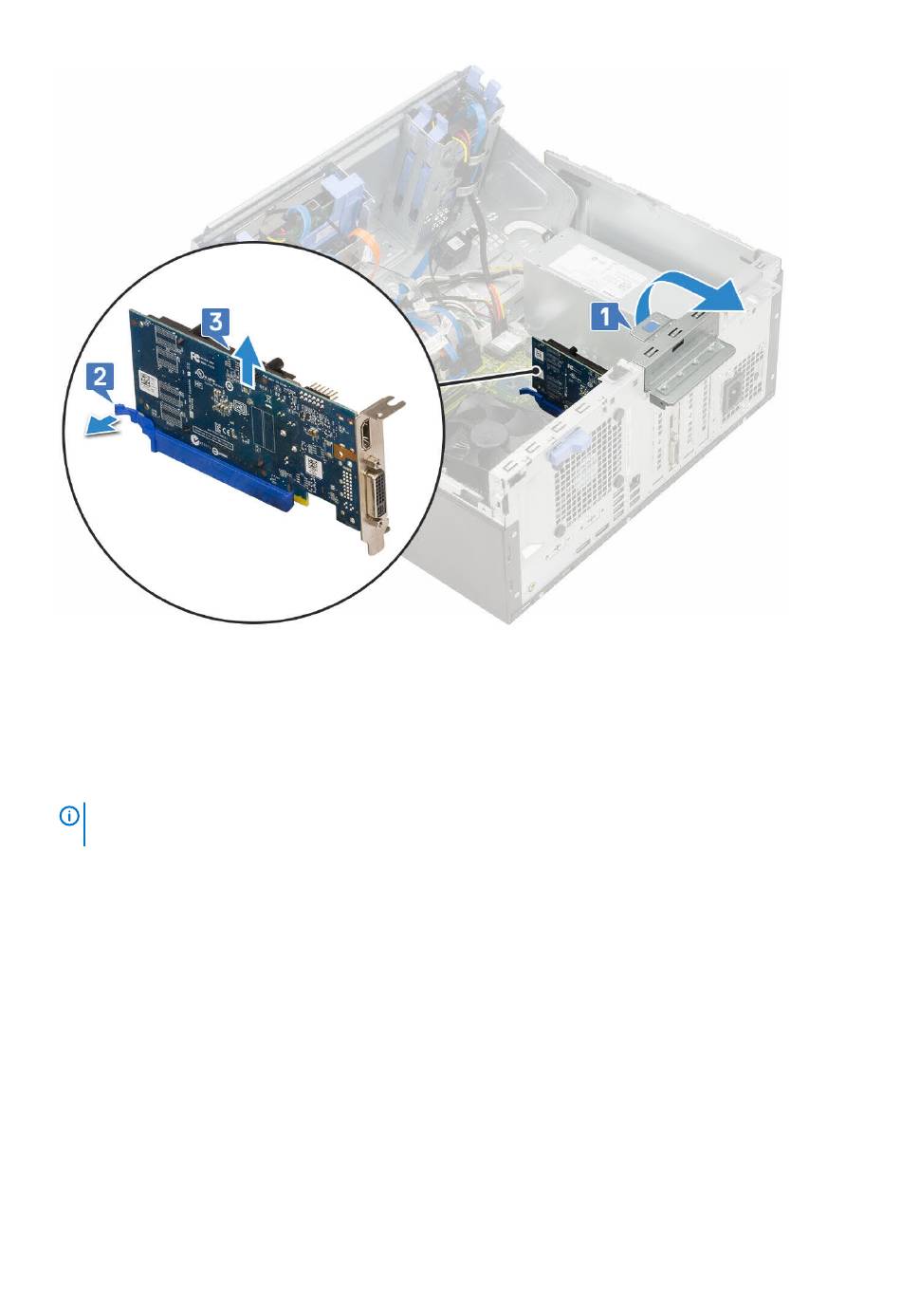

5. Wiederholen Sie die Schritte zum Entfernen jeder weiteren PCIe-Erweiterungskarte.

Einbauen der PCIe-Erweiterungskarte

1. So bauen Sie die PCIe-Erweiterungskarte ein:
a) Setzen Sie die PCIe-Erweiterungskarte in den entsprechenden Anschluss auf der Systemplatine ein [1].
b) Befestigen Sie die PCIe-Erweiterungskarte, indem Sie auf den Kartenrückhalteriegel drücken, bis er einrastet .
ANMERKUNG:
diesen Schritt überspringen.
Dieser Schritt gilt nur für den Anschluss mit Kartenrückhalteriegel. In sonstigen Fällen können Sie
Entfernen und Einbauen von Komponenten 39
