Objekt
• Objektmaterial Der E2K-C kann fast jeden Objekttyp erkennen.
Der Schaltabstand des E2K-F variiert jedoch je nach den
elektrischen Kennwerten des Objekts, z. B. der Leitfähigkeit
und der Induktivität des Objekts sowie des Wassergehalts
und der Kapazität des Objekts. Der maximale Schaltab-
stand des E2K-C ist verfügbar, wenn das Objekt aus ferro-
magnetischem Metall besteht.

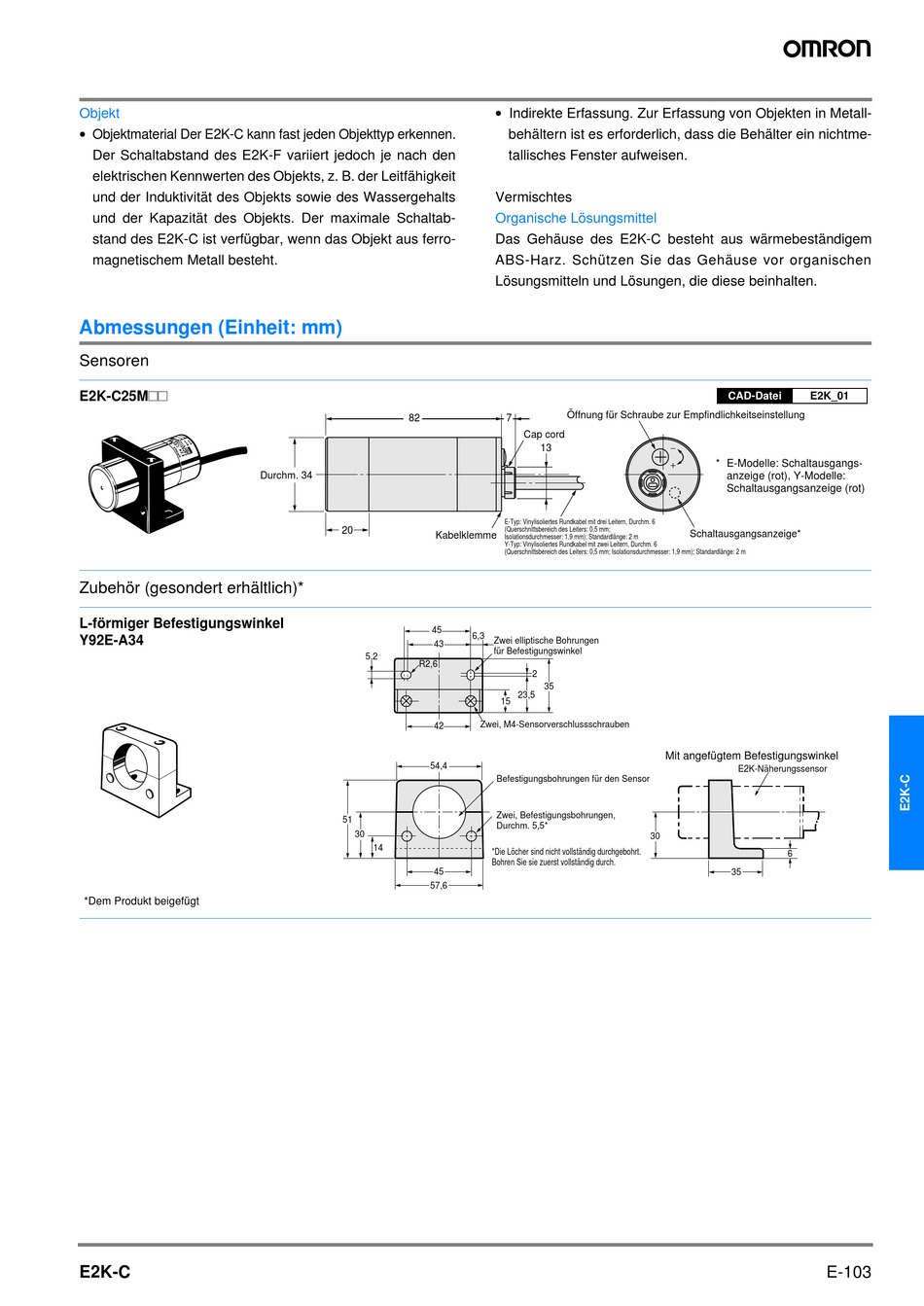

Abmessungen (Einheit: mm)
Sensoren
E2K-C25M##
Zubehör (gesondert erhältlich)*
L-förmiger Befestigungswinkel
Y92E-A34
*Dem Produkt beigefügt
E2K-C
82
Durchm. 34
20
45
43
5,2
R2,6
42
54,4
51
30
14
45
57,6
• Indirekte Erfassung. Zur Erfassung von Objekten in Metall-
behältern ist es erforderlich, dass die Behälter ein nichtme-
tallisches Fenster aufweisen.
Vermischtes
Organische Lösungsmittel
Das Gehäuse des E2K-C besteht aus wärmebeständigem
ABS-Harz. Schützen Sie das Gehäuse vor organischen
Lösungsmitteln und Lösungen, die diese beinhalten.
Öffnung für Schraube zur Empfindlichkeitseinstellung
7
Cap cord
13
E-Typ: Vinylisoliertes Rundkabel mit drei Leitern, Durchm. 6
(Querschnittsbereich des Leiters: 0,5 mm;
Kabelklemme
Isolationsdurchmesser: 1,9 mm); Standardlänge: 2 m
Y-Typ: Vinylisoliertes Rundkabel mit zwei Leitern, Durchm. 6
(Querschnittsbereich des Leiters: 0,5 mm; Isolationsdurchmesser: 1,9 mm); Standardlänge: 2 m
6,3
Zwei elliptische Bohrungen
für Befestigungswinkel
2
35
23,5
15
Zwei, M4-Sensorverschlussschrauben
Befestigungsbohrungen für den Sensor
Zwei, Befestigungsbohrungen,
Durchm. 5,5*
*Die Löcher sind nicht vollständig durchgebohrt.
Bohren Sie sie zuerst vollständig durch.
CAD-Datei
E2K_01
* E-Modelle: Schaltausgangs-
anzeige (rot), Y-Modelle:
Schaltausgangsanzeige (rot)
*
Schaltausgangsanzeige*
Mit angefügtem Befestigungswinkel
E2K-Näherungssensor
30
6
35
E-103
