DATENBLATT MICROPLEX 7H 1.133
ANSCHLUSSBELEGUNG SPANNUNGSVERSORGUNG UND INTERFACES
Pin
1
3
ANSCHLUSSBELEGUNG EIN- UND AUSGÄNGE
Pin
Programm Signal
2
DO_OUTPUT_6
PWM_OUTPUT_6
AI_CS_2
7
DO_OUTPUT_7
AI_CS_7
8
DO_OUTPUT_5
PWM_OUTPUT_5
AI_CS_8
Kerbe
Bei Anschluss der Baugruppe ist dringend auf die korrekte Anschlussbelegung und Richtung (siehe
Kerbe) der Baugruppe zu achten. Ein nicht korrekter Anschluss (z.B. verdrehen oder versetzen)
kann unvorhergesehenes Verhalten hervorrufen oder/und zu gefährlichen Situationen führen!
Seite 3 von 9
Pin Beschreibung
Masse / GND
Betriebsspannung
Pin Beschreibung
Digitalausgang OUTPUT_6 mit
PWM-Möglichkeit und
Stromrücklesung
Digitalausgang OUTPUT_7 mit
Stromrücklesung
Digitalausgang OUTPUT_5 mit
PWM-Möglichkeit und
Stromrücklesung

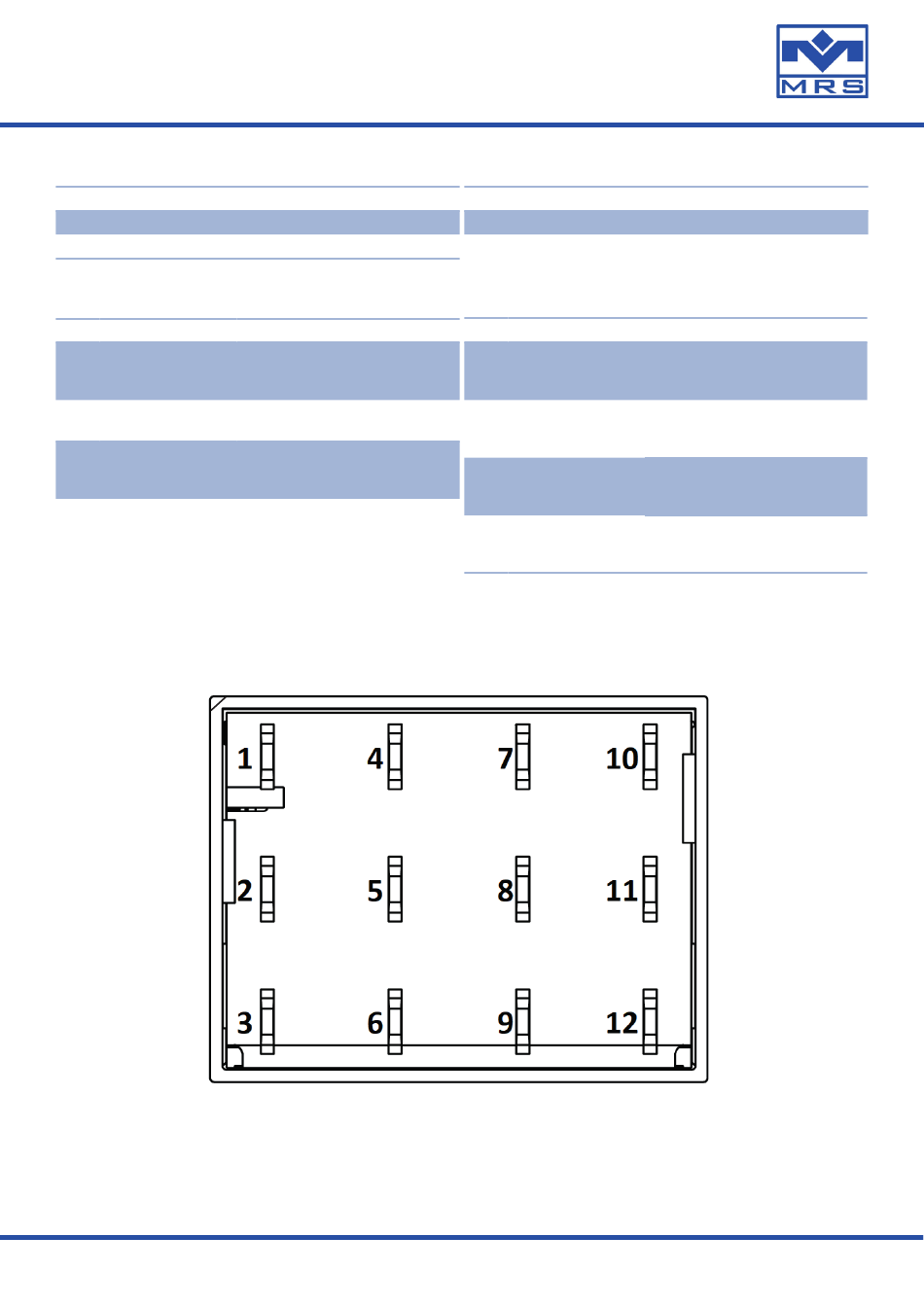

Pinbelegung - Ansicht von unten
©MRS Electronic GmbH & Co. KG
Pin
Pin Beschreibung
6
Klemme 15 / Zündung
Pin
Programm Signal
9
DO_OUTPUT_4
PWM_OUTPUT_4
AI_CS_9
10
DO_OUTPUT_3
PWM_OUTPUT_3
AI_CS_10
11
DO_OUTPUT_2
PWM_OUTPUT_2
AI_CS_11
12
DO_OUTPUT_1
PWM_OUTPUT_1
AI_CS_12
Änderungen vorbehalten
Pin Beschreibung
Digitalausgang OUTPUT_4 mit
PWM-Möglichkeit und
Stromrücklesung
Digitalausgang OUTPUT_3 mit
PWM-Möglichkeit und
Stromrücklesung
Digitalausgang OUTPUT_2 mit
PWM-Möglichkeit und
Stromrücklesung
Digitalausgang OUTPUT_1 mit
PWM-Möglichkeit und
Stromrücklesung
Version 1.2
