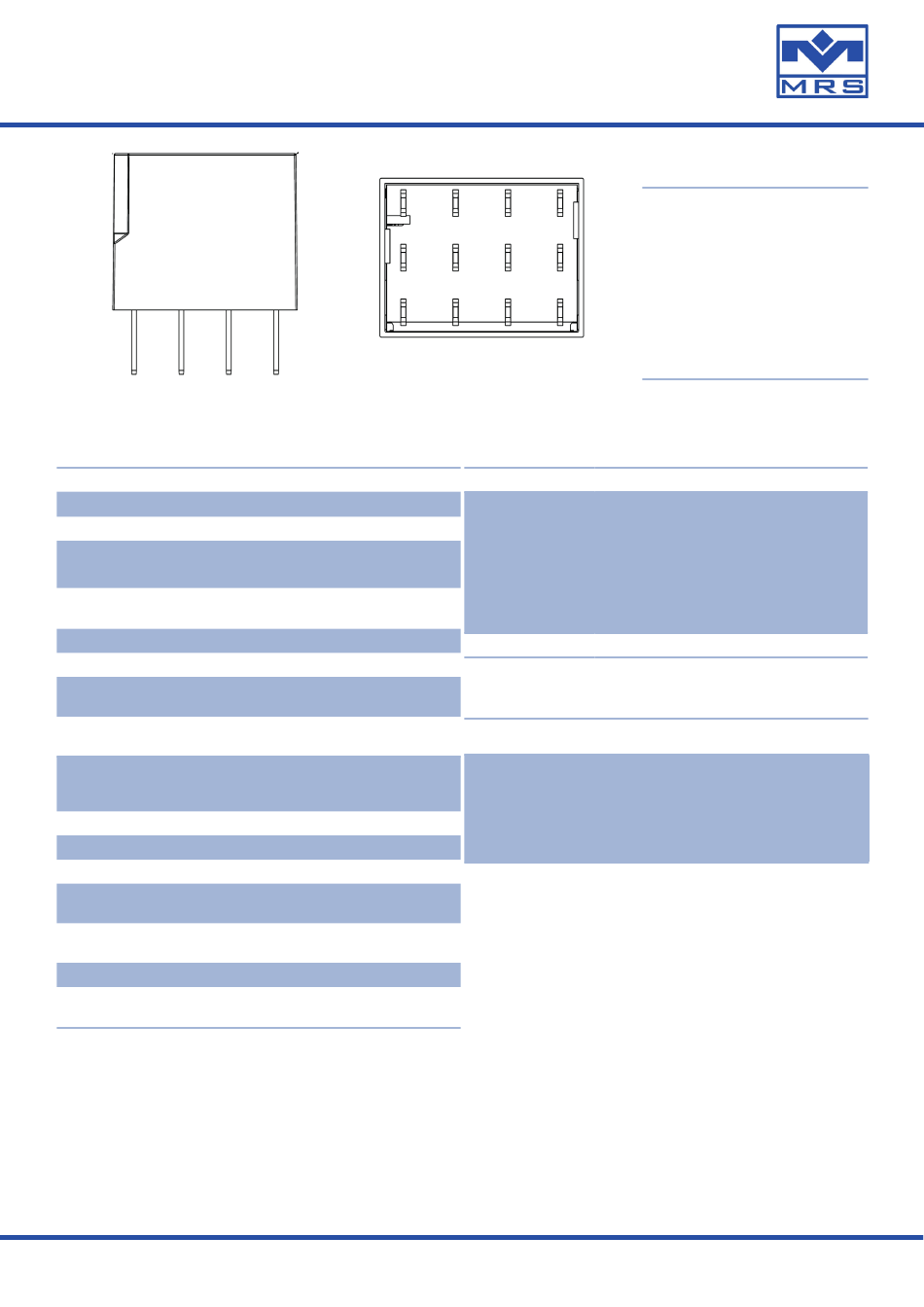

DATENBLATT MICROPLEX 7H 1.133

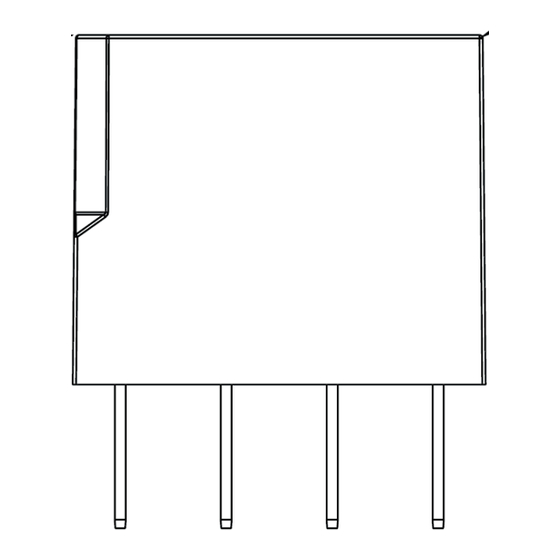

Einbauansicht
TECHNISCHE DATEN
Gehäuse
Stecker
Gewicht
Temperaturbereich
(nach ISO 16750-4)
Sicherheitsschutzklasse
Stromaufnahme
Absicherung
Ein- / Ausgangskanäle
(Gesamt)
Eingänge
Ausgänge
Betriebsspannung
Einschaltspannung
Überspannungsschutz
Unterspannungsabschal-
tung
Ruhestrom
Verpolschutz
CAN Schnittstellen
Seite 1 von 9
Kunststoff
2.8 mm Falchstecker
50 g
- 40 °C bis +85 °C
IP 67 im Zusammenhang mit
Sicherungsgehäuse
23 mA @ 12 V und 24 V
1 A + Last
7 Highside Ausgänge
Konfigurierbar:
N.A.
Konfigurierbar:
Digitalausgang oder
PWM-Ausgang
9-32 V
≥ 6 V
≥ 33 V
≤ 6 V
170 µA @ 12 V
250 µA @ 24 V
Ja
CAN interface 2.0 A/B gem. ISO
11898-5
©MRS Electronic GmbH & Co. KG
Steckeransicht
PRÜFNORMEN UND BESTIMMUNGEN
E1 Genehmigung
05 8490
Elektrische Tests
Gem. ISO 16750:
Kurzschlusstest
Verpolungstest
Lagerungstest Tmax und Tmin
Operationstest Tmax und Tmin
Gem. ISO 7637 - 2:2004: Puls 1, 2a, 2b,
3a, 3b, 4
Patent Nr.
3384603
PROGRAMMIERUNG
Programmiersystem
MRS Developers Studio
MRS Developers Studio
Mit
integrierter
Funktionsbibliothek,
grammierbar. Kundenspezifische Programmteile können in „C"-
Code integriert werden. Programmspeicher für ca. 300 einfache
Bauelemente ausreichend
Änderungen vorbehalten
BESCHREIBUNG
Eine Weltneuheit – die patentierte
MicroPlex® ist die kleinste CAN-
Steuerung
mit
der
höchsten
Integrationsdichte.
Auf
Grundfläche
zweier
280-Relais
und
einem
a n d - D r o p - K o n f i g u r a t i o n s t o o l
können auf einfachstem Wege
eigene,
CAN-Bus-fähige
Stromverteilungssysteme gebaut
werden.
ähnlich
FUP
Version 1.2
der
Micro
Drag-
pro-

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MRS MICROPLEX 7H 1.133

  • Seite 1 Unterspannungsabschal- ≤ 6 V tung Ruhestrom 170 µA @ 12 V 250 µA @ 24 V Verpolschutz CAN Schnittstellen CAN interface 2.0 A/B gem. ISO 11898-5 Seite 1 von 9 ©MRS Electronic GmbH & Co. KG Änderungen vorbehalten Version 1.2...
  • Seite 2: Übersicht Der Ausgänge

    50 % Ausgang DO_OUTPUT_2 2 x 2.5 A und 2 x 30 Minuten DO_OUTPUT_5 (∑ 5.2 A) DO_OUTPUT_3 3.5 A (∑ 12 A) DO_OUTPUT_6 DO_OUTPUT_5 DO_OUTPUT_6 Seite 2 von 9 ©MRS Electronic GmbH & Co. KG Änderungen vorbehalten Version 1.2...
  • Seite 3: Anschlussbelegung Spannungsversorgung Und Interfaces

    Bei Anschluss der Baugruppe ist dringend auf die korrekte Anschlussbelegung und Richtung (siehe Kerbe) der Baugruppe zu achten. Ein nicht korrekter Anschluss (z.B. verdrehen oder versetzen) kann unvorhergesehenes Verhalten hervorrufen oder/und zu gefährlichen Situationen führen! Seite 3 von 9 ©MRS Electronic GmbH & Co. KG Änderungen vorbehalten Version 1.2...
  • Seite 4 DO_POWER Self holding, even when Pin X101.6 is off BLOCK DIAGRAMM I OFF = 500uA Freescale S08DZ60 +/-33V SMCJ33CA KL15 Battery/Ignition CAN_BUS VNQ5050 DO_POWER Current sense HSD intern VNQ5050 Current sense HSD intern Seite 4 von 9 ©MRS Electronic GmbH & Co. KG Änderungen vorbehalten Version 1.2...
  • Seite 5: Technische Zeichnung In Mm

    MRS ELECTRONIC DATENBLATT MICROPLEX 7H 1.133 TECHNISCHE ZEICHNUNG IN MM Ansicht von oben Ansicht von unten Ansicht von der Seite Ansicht von der Seite Seite 5 von 9 ©MRS Electronic GmbH & Co. KG Änderungen vorbehalten Version 1.2...
  • Seite 6 MRS ELECTRONIC DATENBLATT MICROPLEX 7H 1.133 BESTÜCKUNGSVARIANTEN UND BESTELLINFORMATIONEN Pin Nummerierung der Ausgänge / Outputs CAN Bus High-Speed Digitalausgang PWM-Ausgang 1.133.300.00 Seite 6 von 9 ©MRS Electronic GmbH & Co. KG Änderungen vorbehalten Version 1.2...
  • Seite 7 Beschreibung Bestellnummer Programmiertool MRS Developers Studio 1.100.100.09 Steckerpaket MicroPlex folgt in Kürze PCAN-USB Interface 105358 HERSTELLER MRS Electronic GmbH & Co. KG Klaus-Gutsch-Str. 7 78628 Rottweil Seite 7 von 9 ©MRS Electronic GmbH & Co. KG Änderungen vorbehalten Version 1.2...
  • Seite 8: Hinweise Zur Beschaltung Und Leitungsführung

    CAN-Bus mit besonderer Sorgfalt an und überprüfen Sie die korrekte Kommunikation mit dem Fahrzeug, um ungewünschtes Ver- halten zu vermeiden. Fuse Fuse Supply Voltage Supply Voltage CAN Bus Supply Voltage Supply Voltage CAN-Bus High CAN-Bus High 120Ω 120Ω CAN-Bus Low CAN-Bus Low Seite 8 von 9 ©MRS Electronic GmbH & Co. KG Änderungen vorbehalten Version 1.2...
  • Seite 9: Sicherheits- Und Montagehinweise

    Belastung ausgesetzt sein. Das Modul darf nach Herabfallen nicht mehr verwendet werden und muss zur Überprüfung an MRS zurück gesendet werden. Montieren Sie das Modul so, dass die Stecker nach unten zeigen. So kann gegebenenfalls Kondenswasser abfließen. Durch Einzelabdichtung der Kabel/Adern muss sichergestellt werden, dass kein Wasser in das Modul gelangen kann.
