Vernetzte Steuerungen
Betriebsanleitung
Gilt für folgende Typen:

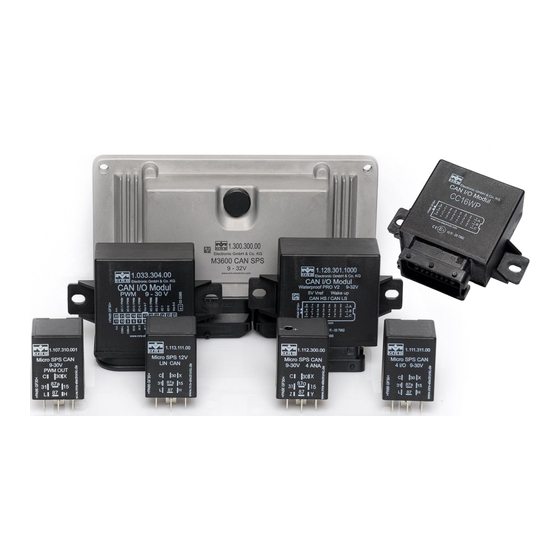

CAN I/O SPS
CAN I/O SPS Waterproof
CAN I/O SPS LHS
CAN I/O SPS Waterproof PRO V2
M2600 ECO CAN SPS
M3600 CAN SPS
CAN I/O CC16WP
PROP CAN
Micro SPS CAN 12 V
Micro SPS CAN 24 V
Micro SPS CAN 4 I/O
Micro SPS CAN 9 – 30 V
Micro SPS CAN 4 ANA
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für MRS CAN I/O SPS
Inhaltszusammenfassung für MRS CAN I/O SPS

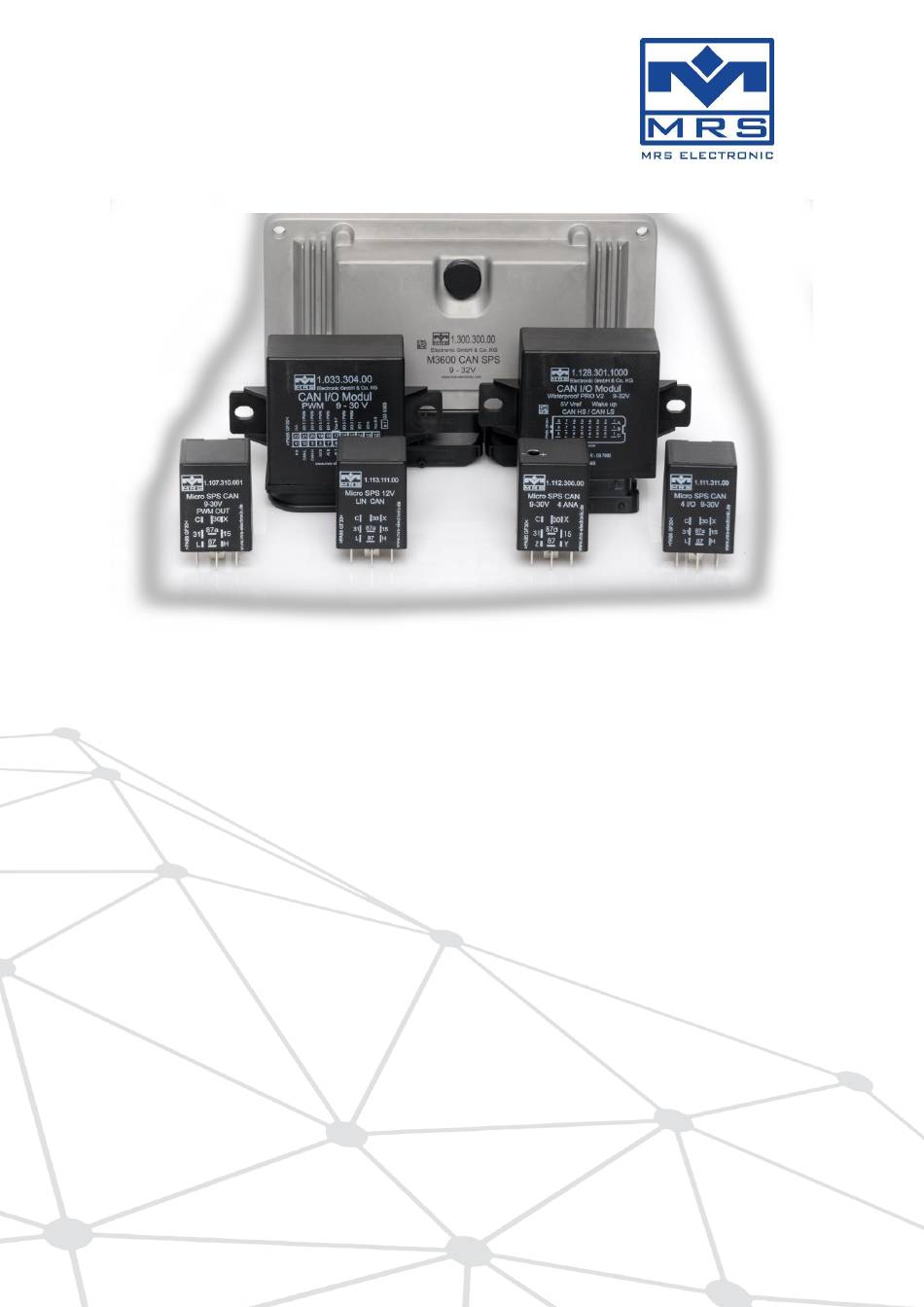

- Seite 1 CAN I/O SPS Waterproof Micro SPS CAN 12 V CAN I/O SPS LHS Micro SPS CAN 24 V CAN I/O SPS Waterproof PRO V2 Micro SPS CAN 4 I/O Micro SPS CAN 9 – 30 V M2600 ECO CAN SPS...
- Seite 3 07/2019 Diese Originalbetriebsanleitung wurde in deutscher Sprache erstellt. Dieses Dokument hat die MRS Electronic GmbH & Co. KG mit größter Sorgfalt und basierend auf dem ihr bekannten Stand der Technik erstellt. Die MRS Electronic GmbH & Co. KG übernimmt keine Haftung und Verantwortung für inhaltliche oder formale Fehler, fehlende Aktualisierungen sowie daraus eventuell entstehende Schäden oder Nachteile.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Benutzerinformation ..................... 1 Über diese Betriebsanleitung ..................1 Urheberrechte ......................... 3 Garantiebestimmungen ....................3 Sicherheit ........................4 Gefährdungen ......................... 4 Qualifikation des Personals ..................... 5 Pflichten der Hersteller von Gesamtsystemen ..............6 Produktbeschreibung ....................8 Transport / Lagerung ....................9 Transport ......................... -
Seite 5: Benutzerinformation
1 Benutzerinformation Benutzerinformation Über diese Betriebsanleitung Das Produkt wird vom Hersteller MRS Electronic GmbH & Co. KG (im Folgenden als MRS bezeichnet) komplett und funktionssicher an Sie übergeben. In dieser Betriebsanleitung wird Ihnen aufgezeigt, wie Sie: das Produkt einbauen ... - Seite 6 1 Benutzerinformation Warnhinweise in der Betriebsanleitung In dieser Anleitung stehen Warnhinweise vor einer Handlungsanweisung, bei der die Gefahr von Personen- oder Sachschäden besteht. Die beschriebenen Maßnahmen zur Gefahrenabwehr müssen eingehalten werden. Warnhinweise sind wie folgt aufgebaut: j GEFAHR! QUELLE UND FOLGE Bei Bedarf Erklärung.
-
Seite 7: Urheberrechte
Diese Betriebsanleitung enthält urheberrechtlich geschützte Informationen. Der Inhalt oder Auszüge davon dürfen ohne vorherige Genehmigung des Herstellers nicht kopiert oder in anderer Form vervielfältigt werden. Garantiebestimmungen Siehe Allgemeine Geschäftsbedingungen MRS Electronic GmbH & Co. KG auf https://www.mrs-electronic.de/agb/ VST_BA1_1.0 | Version 1.0 | 07/2019... -
Seite 8: Sicherheit
2 Sicherheit Sicherheit In diesem Kapitel sind alle Informationen zusammengefasst, die Sie kennen sollten, um das Produkt sicher zu installieren und zu betreiben. Gefährdungen Die vernetzte Steuerung (Steuergerät) ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Es können bei unsachgemäßer Verwendung Gefährdungen für Personen oder Sachwerte entstehen. -
Seite 9: Qualifikation Des Personals
Lage sein, die Ergebnisse ihrer Arbeit sicher beurteilen zu können und mit dem Inhalt dieser Betriebsanleitung vertraut sein. Autorisierte Personen Autorisierte Personen sind Personen, die entweder aufgrund gesetzlicher Vorschriften für die entsprechende Tätigkeit vorgesehen sind oder durch MRS für bestimmte Tätigkeiten zugelassen wurden. VST_BA1_1.0 | Version 1.0 | 07/2019... -
Seite 10: Pflichten Der Hersteller Von Gesamtsystemen
Am Steuergerät dürfen keine Änderungen bzw. Reparaturen durchgeführt werden. Das Steuergerät darf nach Herabfallen nicht mehr verwendet werden und muss zur Überprüfung an MRS zurück gesendet werden. Der Hersteller des Gesamtsystems muss den Endanwender auf alle potenziellen Gefahren hinweisen. - Seite 11 2 Sicherheit Das Unfallrisiko wird gemindert, wenn der Hersteller des Gesamtsystems die folgenden Punkte beachtet: Einhalten der gesetzlichen Regelungen zur Unfallverhütung, Arbeitssicherheit und Umweltschutz. Die Bereitstellung aller Dokumente die zur Installation und Wartung erforderlich sind. Überwachen der Sauberkeit des Steuergeräts und des Gesamtsystems. ...
-
Seite 12: Produktbeschreibung
3 Produktbeschreibung Produktbeschreibung Die vernetzten Steuerungen von MRS Electronic dienen zur Erweiterung bestehender CAN-Steuerungen, können aber auch als eigenständige SPS- Steuerungen verwendet werden. Die grafische Programmierung erfolgt mit dem Softwaretool CANgraph und dem passenden Flash-Programmiertool Developers Studio oder Programmierung mit einem C-Entwicklungssystem. -
Seite 13: Transport / Lagerung
Bestimmungen der Ladungssicherung eingehalten werden. Das Steuergerät darf nach Herabfallen nicht mehr verwendet werden und muss zur Überprüfung an MRS zurück gesendet werden. Lagerung Lagern Sie das Produkt trocken (keine Betauung), dunkel (kein direktes Sonnenlicht) in einem sauberen, abschließbaren Raum. Beachten Sie den zulässigen Umgebungsbedingungen im Datenblatt. -
Seite 14: Bestimmungsgemäße Verwendung
Der Betrieb ohne die vom Hersteller vorgesehenen Sicherheitsvorkehrungen. MRS haftet bzw. garantiert lediglich, dass das Steuergerät seinen veröffentlichten Spezifikationen entspricht. Wird das Produkt auf eine Weise verwendet, die nicht in der vorliegenden Betriebsanleitung und im Datenblatt der jeweiligen Steuerung beschrieben wird, so ist der Schutz des Steuergerätes beeinträchtigt und der... -
Seite 15: Montage
HINWEIS Das Steuergerät darf nach Herabfallen nicht mehr verwendet werden und muss zur Überprüfung an MRS zurück gesendet werden. Montageort Der Montageort muss so gewählt sein, dass das Steuergerät möglichst geringer mechanischer und thermischer Belastung ausgesetzt ist. Das Steuergerät darf keiner chemischen Belastung ausgesetzt sein. - Seite 16 6 Montage Das Steuergerät muss an sämtlichen Bohrlöchern des Gehäuses an das Gesamtsystem verschraubt werden. Auswahl verwendeten Verbindungselemente, die Sicherung der Verbindungen und das Anzugsdrehmoment legt der Hersteller des Gesamtsystems fest. Beachten Sie die angegebenen Lochabstände im Datenblatt. VST_BA1_1.0 | Version 1.0 | 07/2019...
-
Seite 17: Elektrische Installation
7 Elektrische Installation Elektrische Installation Elektrische Installationsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden (siehe Kapitel 2.2). Die elektrische Installation darf nur im spannungslosen Zustand durchgeführt werden. Das Steuergerät darf nie unter Last und auch nicht unter Spannung verbunden und getrennt werden. j WARNUNG! SCHLAGARTIG BEWEGTES GESAMTSYSTEM ODER KOMPONENTEN! Gefahr durch ungeschützte bewegte Komponenten. -
Seite 18: Leitungsführung
7 Elektrische Installation Steuergerät mit Steckern 1. Stellen Sie sicher, dass der korrekte Kabelbaum mit dem Steuergerät verbunden wird. Beachten Sie die Anschlusspläne und Dokumente des Gesamtsystems. 2. Stellen Sie sicher, dass der Gegenstecker des Kabelbaums (nicht im Lieferumfang) kompatibel ist. 3. -
Seite 19: Inbetriebnahme
Sichern Sie ggf. Gefahrenbereiche durch Abschrankbänder. Der Betreiber muss sicherstellen, dass die korrekte Software eingebettet ist, sowie Beschaltung und Parametrierung der Hardware entsprechen (nur bei Steuergeräten die von MRS ohne Software ausgeliefert werden). sich keine Personen in Umgebung des Gesamtsystems aufhalten. ... -
Seite 20: Software
9 Software Software Die Installation bzw. Austausch der Geräte-Firmware / Software muss zum Erhalt der Gewährleistung durch MRS Electronic GmbH & Co. KG oder durch entsprechende autorisierte Vertragspartner erfolgen. HINWEIS Steuergeräte ohne werkseitige Software können über MRS Developers Studio programmiert werden. -
Seite 21: Störungsbehebung Und Wartung
10 Störungsbehebung und Wartung Störungsbehebung und Wartung HINWEIS Das Steuergerät ist wartungsfrei und darf nicht geöffnet werden. Weißt das Steuergerät Beschädigungen an Gehäuse, Rastnasen, Dichtungen, Flachsteckern auf, muss das Steuergerät außer Betrieb genommen werden. Die Störungsbehebung und Reinigungsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden (siehe Kapitel 2.2). -
Seite 22: Reinigung
10 Störungsbehebung und Wartung Reinigung 10.1 HINWEIS Beschädigung durch unzulässige Reinigungsmittel! Beim Reinigen unter Verwendung von Hochdruckreinigern, Dampfstrahlern, aggressive Lösungs- oder Scheuermittel kann das Steuergerät beschädigt werden. Reinigen Sie das Steuergerät nicht mit Hochdruckreinigern oder Dampfstrahlern. Verwenden Sie keine aggressive Lösungs- oder Scheuermittel. Reinigen Sie das Steuergerät in einer staubarmen und sauberen Umgebung. -
Seite 23: Demontage Und Entsorgung
11 Demontage und Entsorgung Demontage und Entsorgung Demontage und Entsorgung dürfen nur von qualifiziertem Personal durchgeführt werden (siehe Kapitel 2.2). Die Demontage darf nur im spannungslosen Zustand durchgeführt werden. j WARNUNG! SCHLAGARTIG BEWEGTES GESAMTSYSTEM ODER KOMPONENTEN! Gefahr durch ungeschützte bewegte Komponenten. Schalten Sie vor jeglichen Arbeiten das Gesamtsystem aus und sichern Sie es ...
