Liste Der Wichtigsten Teile; Montage - Jumbo C60 Bersetzung Der Originalbetriebsanleitung

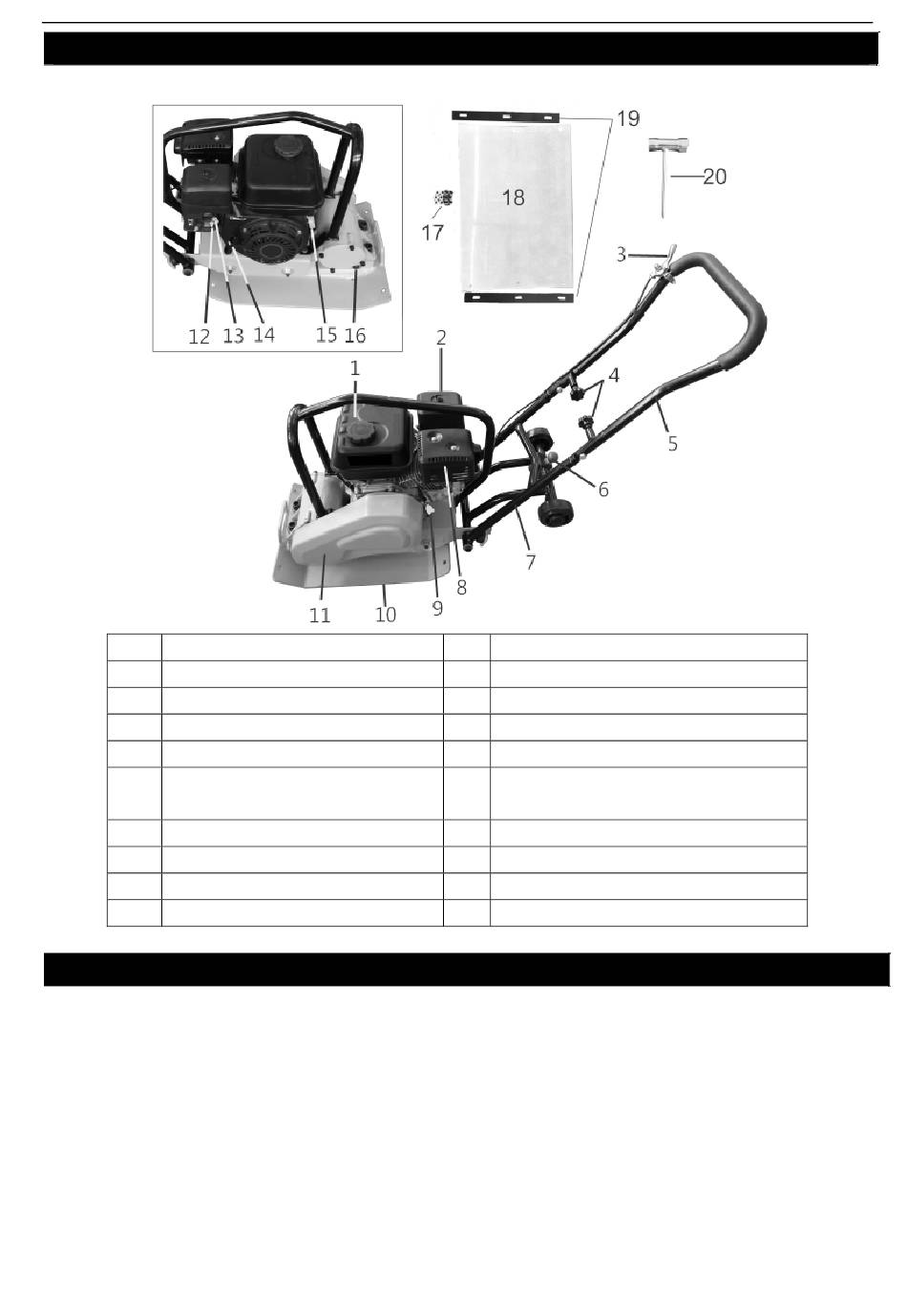

LISTE DER WICHTIGSTEN TEILE

1 Kraftstofftank
2 Luftreiniger
3 Gashebel
4 Knauf
5 Obere Griffhalterung
6 Sperrstift
7 Unterer Griff
8 Schalldämpfer
9 Ölpeilstab
10 Platte

MONTAGE

1. Montage des Griffs
Heben Sie die Maschine vorsichtig aus der Verpackung (Abb. 1), drehen Sie den oberen
Griff in seine Position (Abb. 2), ziehen Sie die Knäufe (4) zueinander und drücken Sie
gleichzeitig den oberen Griff nach hinten, der obere Griffteil rastet daraufhin auf dem
unteren Griffteil ein.
11 Riemenabdeckung
12 Kraftstoffventilhebel
13 Choke-Hebel
14 Starter-Griff
15 Ein-/Ausschalter
16 Ablassschraube des
Spindelstocks
17 Schrauben und Muttern
18 Absorbermatte
19 Band
20 Steckschlüssel
