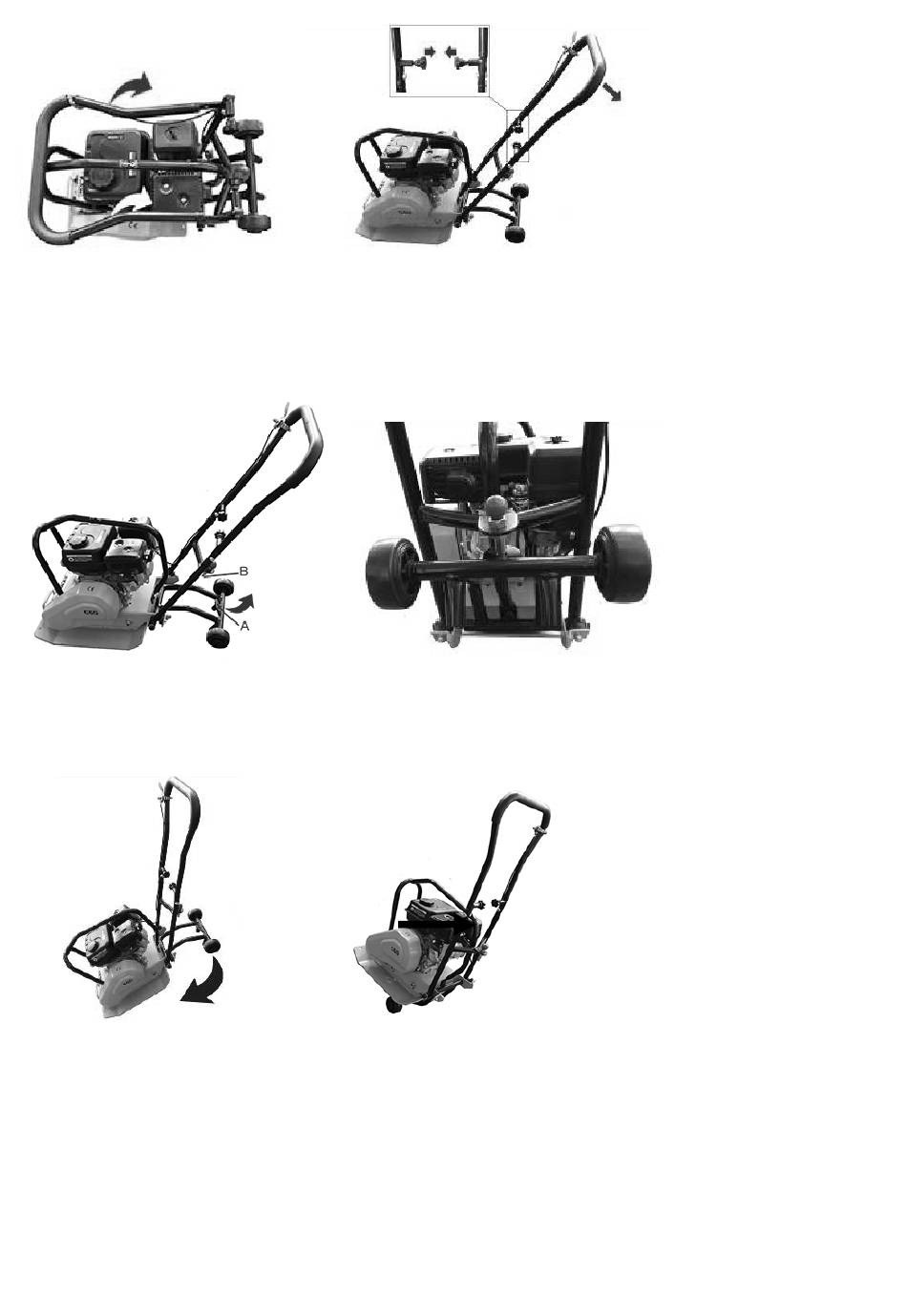

Fig.1
2. Montage de la roue
Avant d'utiliser la machine, il faut fixer la roue sur la poignée inférieure, en procédant comme suit :
Soulevez la roue jusqu'à la broche de verrouillage, assurez-vous que la broche (B) est dans le
trou (A) sur l'essieu de la roue. (Fig.3)
Lors de la transmission à la machine, dégagez la broche de verrouillage en tirant la broche du trou,
puis tournez la roue sur le fond de la plaque (Fig.4), et vous pouvez pousser/tirer la machine
facilement.
3. Montage du tapis amortisseur
Pour compacter un sol couvert de dalles, montez le tapis amortisseur pour éviter de fissurer les
dalles. Pour monter le tapis amortisseur, procédez comme suit :
1. Basculez la machine d'un côté, pour que le fond de la plaque soit face à l'utilisateur ;
2. Fixez le tapis amortisseur sur le fond de la plaque, en alignant les trous du tapis sur les trous
sur la plaque ;
3. Tenez le tapis, appuyez sur les deux côtés du tapis avec deux bandes, alignez les trous des
bandes sur les trous du tapis ;
Fig.2
Fig.3
Fig.4
