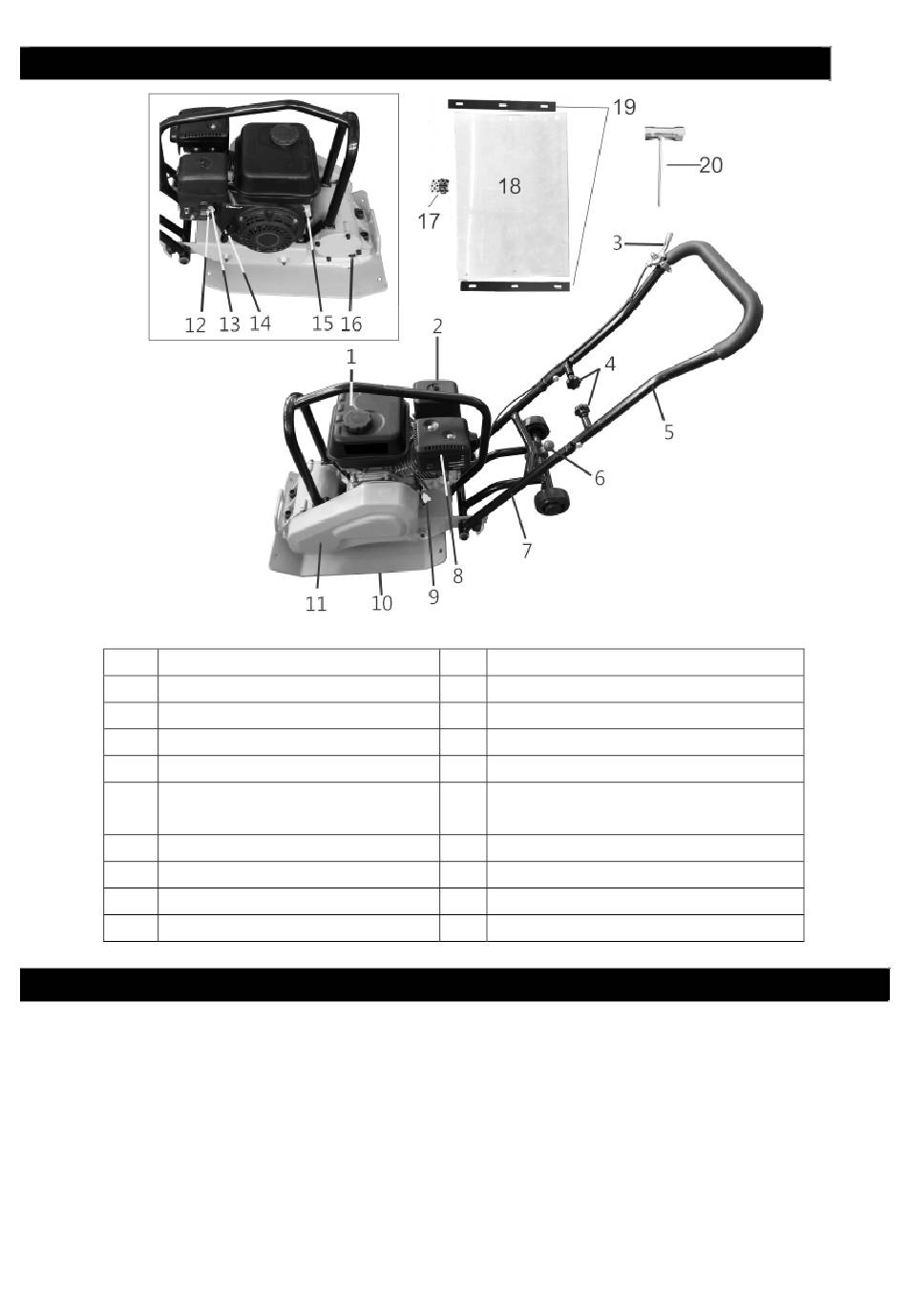

LISTE DES PRINCIPAUX ELEMENTS
1 Réservoir de carburant
2 Filtre à air
3 Levier de l'accélérateur
4 Molette
5 Poignée supérieure
6 Broche de verrouillage
7 Poignée inférieure
8 Silencieux
9 Jauge d'huile
10 Plaque
ASSEMBLAGE
1. Montage de la poignée
Soulevez soigneusement la machine pour la sortir de la caisse (Fig.1), tournez la poignée
supérieure en position (Fig.2), tirez les molettes (4) l'une vers l'autre, en poussant la poignée
supérieure, puis la poignée supérieure se fixe sur la poignée inférieure.
11 Couvercle de la courroie
12 Levier de vanne de carburant
13 Levier du starter
14 Poignée du starter
15 Bouton MARCHE/ARRÊT
16 Boulon de purge de la tête
d'attelage
17 Vis et écrous
18 Tapis amortisseur
19 Bande
20 Clé à douille
