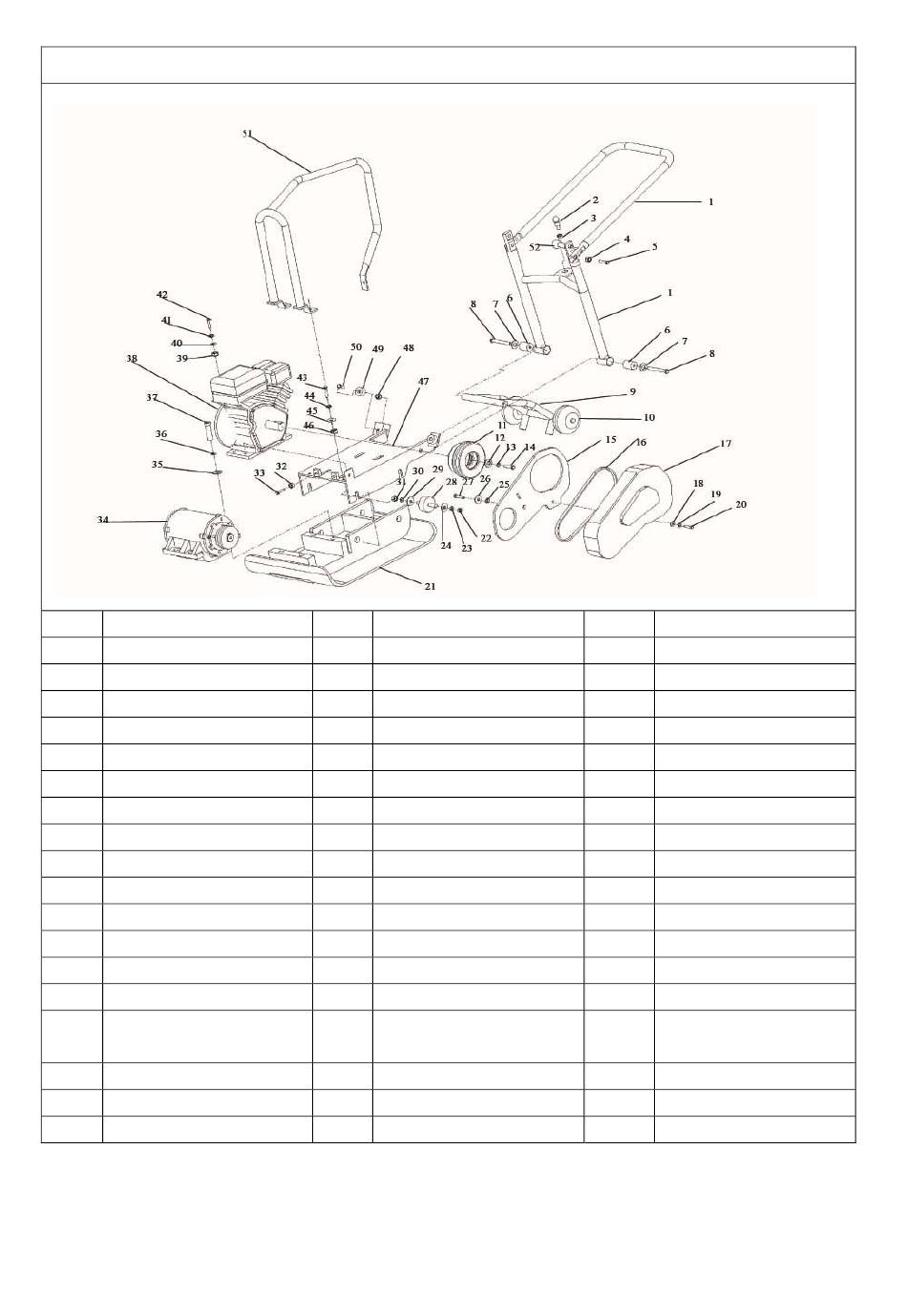

Liste des composants de la plaque vibrante C60
Num. DESCRIPTION
1 Poignée
2 Broche de molette
3 écrou
4 écrou
5 boulon
6 Raccord en caoutchouc
7 Rondelle plate
8 Boulon
9 Support de la roue
10 Roue
11 Embrayage
12 Rondelle plate
13 Rondelle élastique
14 boulon
15 Couvercle de courroie,
dans
16 courroie en V
17 Couvercle de la courroie
18 Rondelle plate
Num. DESCRIPTION
19 rondelle élastique
20 boulon
21 Plaque vibrante
22 écrou
23 rondelle élastique
24 Rondelle plate
25 rondelle élastique
26 Rondelle plate
27 boulon
28 Amortisseur
29 Rondelle plate
30 rondelle élastique
31 écrou
32 écrou
33 boulon
34 Boitier de vibration
35 Rondelle plate
36 rondelle élastique
Num. DESCRIPTION
37 boulon
38 Moteur
39 écrou
40 Rondelle plate
41 Rondelle plate
42 boulon
43 boulon
44 rondelle élastique
45 Rondelle plate
46 écrou
47 Plaque support moteur
48 écrou
49 amortisseur
50 boulon
51 Arceau de protection
52 Boulon d'assemblage
53 Tapis en caoutchouc
54 Levier d'accélérateur
