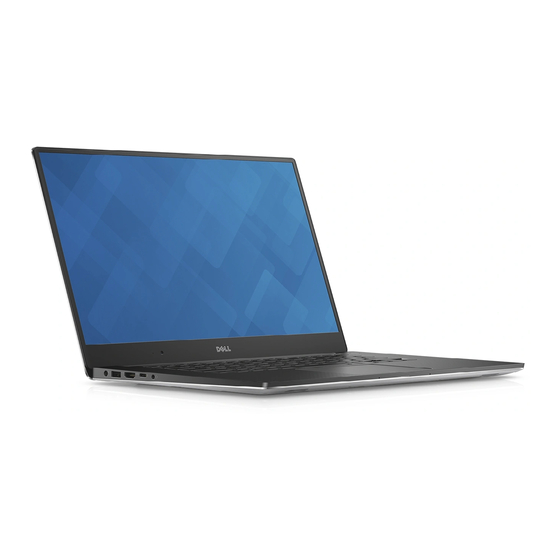

- Seite 1 XPS 15 Service-Handbuch Computer-Modell: XPS 9550 Vorschriftenmodell: P56F Vorschriftentyp: P56F001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2015 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US- amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vor der Arbeit an Komponenten im Innern des Computers..................8 ..................8 Bevor Sie beginnen: ................... 8 Sicherheitshinweise .................. 10 Empfohlene Werkzeuge Nach Abschluss der Arbeiten im Innern des Computers..11 Entfernen der Bodenabdeckung..........12 ....................12 Vorgehensweise Wiedereinbauen der Bodenabdeckung.........15 .................... - Seite 4 Entfernen des SSD-Laufwerks (halbe Baulänge)....24 ..................... 24 Voraussetzungen ....................24 Vorgehensweise Wiedereinbauen des SSD-Laufwerks (halbe Baulänge)..27 ....................27 Vorgehensweise ...........27 Voraussetzungen nach der Arbeit am Computer Entfernen des SSD-Laufwerks (volle Baulänge)....28 ..................... 28 Voraussetzungen ....................28 Vorgehensweise Wiedereinbauen des SSD-Laufwerks (volle Baulänge)..30 ....................
- Seite 5 Entfernen der Lüfter..............38 ..................... 38 Voraussetzungen ....................38 Vorgehensweise Einbauen der Lüfter..............41 ....................41 Vorgehensweise ...........41 Voraussetzungen nach der Arbeit am Computer Entfernen des Kühlkörpers............43 ..................... 43 Voraussetzungen ....................43 Vorgehensweise Austauschen des Kühlkörpers..........45 ....................45 Vorgehensweise .......... 45 Voraussetzungen nach der Arbeit am Computer Entfernen der Speichermodule..........
- Seite 6 Entfernen der Tastatur............. 56 ..................... 56 Voraussetzungen ....................56 Vorgehensweise Wiedereinbauen der Tastatur..........60 ....................60 Vorgehensweise .......... 60 Voraussetzungen nach der Arbeit am Computer Entfernen der Bildschirmbaugruppe........61 ..................... 61 Voraussetzungen ....................61 Vorgehensweise Wiedereinsetzen der Bildschirmbaugruppe......65 ....................65 Vorgehensweise ..........
- Seite 7 Voraussetzungen nach der Arbeit am Computer Entfernen der Handballenstütze..........79 ..................... 79 Voraussetzungen ....................79 Vorgehensweise Austauschen der Handballenstütze........81 ....................81 Vorgehensweise ...........81 Voraussetzungen nach der Arbeit am Computer Aktualisieren des BIOS............. 82 Hilfe erhalten und Kontaktaufnahme mit Dell.....83 ..................83 Selbsthilfe-Ressourcen ................84 Kontaktaufnahme mit Dell...
-
Seite 8: Vor Der Arbeit An Komponenten Im Innern Des Computers
Vor der Arbeit an Komponenten im Innern des Computers ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Bevor Sie beginnen: Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme. - Seite 9 Sie keine Steckverbindungen oder Kontakte, um Schäden an diesen zu vermeiden. VORSICHT: Sie dürfen nur Fehlerbehebungsmaßnahmen ausführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technisches Unterstützung dazu autorisiert oder angewiesen wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.
-
Seite 10: Empfohlene Werkzeuge
VORSICHT: Drücken Sie auf im Medienkartenlesegerät installierte Karten, um sie auszuwerfen. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kreuzschlitzschraubenzieher • Schlitzschraubendreher • Torxschraubenzieher Nr. 5 (T5) • Kunststoffstift... -
Seite 11: Nach Abschluss Der Arbeiten Im Innern Des Computers
Nach Abschluss der Arbeiten im Innern des Computers VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. Schließen Sie alle externen Geräte, Peripheriegeräte und Kabel wieder an, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben. -
Seite 12: Entfernen Der Bodenabdeckung
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Schließen Sie den Bildschirm und drehen Sie den Computer um. - Seite 13 Entfernen Sie die Schrauben, mit denen die Bodenabdeckung an der Handballenstützen-Baugruppe befestigt ist. Bodenabdeckung Systememblem Schrauben (12)
- Seite 14 Heben Sie die Bodenabdeckung vorsichtig mit Ihren Fingerspitzen aus der Handballenstützen-Baugruppe. Bodenabdeckung...
-
Seite 15: Wiedereinbauen Der Bodenabdeckung
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Setzen Sie die Bodenabdeckung wieder auf der Handballenstützen- Baugruppe, und lassen Sie sie einrasten. -
Seite 16: Entfernen Des Akkus
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie die Abdeckung an der Unterseite. - Seite 17 Heben Sie den Akku aus der Handballenstützenbaugruppe. Akkukabel Schrauben (4) Akku Handballenstützen- Baugruppe Drehen Sie den Computer um, öffnen Sie den Bildschirm und halten Sie den Betriebsschalter etwa fünf Sekunden lang gedrückt, um die Systemplatine zu erden.
-
Seite 18: Wiedereinbauen Des Akkus
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen des Akkus an den Schraubenbohrungen der Handballenstützenbaugruppe aus. -
Seite 19: Entfernen Des Festplattenlaufwerks
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. - Seite 20 Heben Sie das Festplattenlaufwerksgehäuse von der Festplattenbaugruppe ab. Schrauben (4) Festplattenträger Festplattenbaugruppe Trennen Sie das Festplattenlaufwerkkabel mithilfe der Zuglasche von der Systemplatine.
- Seite 21 Heben Sie die Festplattenbaugruppe von der Handballenstützen- Baugruppe ab. Zuglasche Festplattenbaugruppe...
- Seite 22 Trennen Sie die Festplatten-Zwischenplatine von der Festplattenbaugruppe. Festplattenbaugruppe Festplatten- Zwischenplatine Entfernen Sie die Festplattenabdeckungen vom Festplattenlaufwerk. Festplattenabdeckungen (2) Festplattenlaufwerk...
-
Seite 23: Wiedereinbauen Der Festplatte
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. -
Seite 24: Entfernen Des Ssd-Laufwerks (Halbe Baulänge)
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. VORSICHT: Solid-State-Laufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. - Seite 25 Heben Sie die SSD-Laufwerksbaugruppe an, und schieben Sie sie von der Systemplatine ab. Schraube SSD-Laufwerksbaugruppe SSD-Steckplatz Systemplatine...
- Seite 26 Drehen Sie die Schraube heraus, mit der das SSD-Laufwerk an der SSD- Laufwerkshalterung befestigt ist. SSD-Laufwerkshalterung Schraube SSD-Laufwerk Heben Sie das SSD-Laufwerk von der SSD-Laufwerkshalterung ab.
-
Seite 27: Wiedereinbauen Des Ssd-Laufwerks (Halbe Baulänge)
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. VORSICHT: Solid-State-Laufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. -
Seite 28: Entfernen Des Ssd-Laufwerks (Volle Baulänge)
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. VORSICHT: Solid-State-Laufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. - Seite 29 Heben Sie das SSD-Laufwerk an, und schieben Sie es von der Systemplatine ab. Schraube Wärmeleitpad SSD-Steckplatz SSD-Laufwerk Ziehen Sie das Wärmeleitpad vom SSD-Laufwerk ab. Wärmeleitpad SSD-Laufwerk...
-
Seite 30: Wiedereinbauen Des Ssd-Laufwerks (Volle Baulänge)
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. VORSICHT: Solid-State-Laufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht. -
Seite 31: Entfernen Der Lautsprecher
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie die Abdeckung an der Unterseite. - Seite 32 Heben Sie die Lautsprecher zusammen mit dem Lautsprecherkabel aus der Handballenstützen-Baugruppe heraus. Lautsprecherkabel Schrauben (4) Lautsprecher (2) Handballenstützen- Baugruppe...
-
Seite 33: Wiedereinbauen Der Lautsprecher
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Platzieren Sie die Lautsprecher mithilfe der Führungsstifte auf der Handballenstützen-Baugruppe. -
Seite 34: Entfernen Der Wireless-Karte
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie die Abdeckung an der Unterseite. - Seite 35 Entfernen Sie die Wireless-Karte, indem Sie sie aus dem Wireless- Kartensteckplatz schieben. Schraube Wireless-Kartenhalterung Wireless-Karte Antennenkabel (3)
-
Seite 36: Wiedereinbauen Der Wireless-Karte
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise VORSICHT: Um eine Beschädigung der Wireless-Karte zu vermeiden, legen Sie keine Kabel darunter. -
Seite 37: Voraussetzungen Nach Der Arbeit Am Computer
Voraussetzungen nach der Arbeit am Computer Bauen Sie den Akku wieder ein. Bringen Sie die Bodenabdeckung wieder an. -
Seite 38: Entfernen Der Lüfter
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie die Abdeckung an der Unterseite. - Seite 39 Heben Sie den Videokartenlüfter (JFAN_2) von der Handballenstützen- Baugruppe ab. Kabelführung Touchscreenkabel (optional) Klebeband Lüfterkabel Videokartenlüfter (JFAN_2) Schrauben (2) Drehen Sie die beiden Schrauben heraus, mit denen der Prozessorlüfter (JFAN_1) an der Systemplatine befestigt ist. Notieren Sie sich die Führung des Bildschirmkabels, und entfernen Sie das Kabel aus den Kabelführungen am Prozessorlüfter (JFAN_1).
- Seite 40 10 Heben Sie den Prozessorlüfter (JFAN_1) von der Handballenstützen- Baugruppe ab. Kabelführung Bildschirmkabel Lüfterkabel Prozessorlüfter (JFAN_1) Schrauben (2)
-
Seite 41: Einbauen Der Lüfter
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen am Prozessorlüfter (JFAN_1) mit den Schraubenbohrungen in der Handballenstützen-Baugruppe aus. - Seite 42 Bringen Sie die Bodenabdeckung wieder an.
-
Seite 43: Entfernen Des Kühlkörpers
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. WARNUNG: Der Kühlkörper kann im normalen Betrieb sehr heiß werden. Lassen Sie den Kühlkörper ausreichend lange abkühlen, bevor Sie ihn berühren. - Seite 44 Lösen Sie die Kühlkörperanordnung von der Systemplatine. Kühlkörperbaugruppe Schrauben (6)
-
Seite 45: Austauschen Des Kühlkörpers
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt werden. -
Seite 46: Entfernen Der Speichermodule
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie die Abdeckung an der Unterseite. - Seite 47 Schieben Sie das Speichermodul aus dem Speichermodulsteckplatz. Speichermodul Sicherungsklammern (2) Speichermodulsteckplatz...
-
Seite 48: Wiedereinbauen Der Speichermodule
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Richten Sie die Kerbe am Speichermodul an der Halterung des... -
Seite 49: Voraussetzungen Nach Der Arbeit Am Computer
Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Speichermodul Kerbe Lasche Speichermodulsteckplatz Sicherungsklammern... -
Seite 50: Entfernen Der Systemplatine
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers ist in der Systemplatine gespeichert. Sie müssen die Service-Tag-Nummer im BIOS-Setup-Programm eingeben, nachdem Sie die Systemplatine wieder eingebaut haben. -
Seite 51: Vorgehensweise
Vorgehensweise Drehen Sie die Schraube heraus, mit der die Bildschirmkabel-Halterung an der Systemplatine befestigt ist. Heben Sie die SSD-Laufwerkshalterung an, so dass das Bildschirmkabel zugänglich ist. Trennen Sie das Bildschirmkabel von der Systemplatine. Bildschirmkabelhalterung Schraube Bildschirmkabel... - Seite 52 Ziehen Sie die Kabel für den Netzadapteranschluss, den Lautsprecher, die Tastatursteuerplatine, das Touchpad und den Touchscreen von der Systemplatine ab. Netzadapteranschlusskabel Lautsprecherkabel Tastatursteuerplatinenkabel Touchpadkabel Touchscreenkabel (optional) Entfernen Sie die Schrauben, mit denen die Systemplatine an der Handballenstützen-Baugruppe befestigt ist.
- Seite 53 Heben Sie die Systemplatine aus der Handballenstützen-Baugruppe. Systemplatine Schrauben (5) Handballenstützen- Baugruppe...
-
Seite 54: Wiedereinbauen Der Systemplatine
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers ist in der Systemplatine gespeichert. Sie müssen die Service-Tag-Nummer im BIOS-Setup-Programm eingeben, nachdem Sie die Systemplatine wieder eingebaut haben. -
Seite 55: Voraussetzungen Nach Der Arbeit Am Computer
Voraussetzungen nach der Arbeit am Computer Setzen Sie die Speichermodule wieder ein. Setzen Sie die Kühlkörperbaugruppe wieder ein. Setzen Sie die Lüfter ein. Setzen Sie das SSD-Laufwerk (halbe Baulänge) wieder ein. Setzen Sie das SSD-Laufwerks (volle Baulänge) wieder ein. Setzen Sie die Festplatte wieder ein. -
Seite 56: Entfernen Der Tastatur
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie die Abdeckung an der Unterseite. - Seite 57 Ziehen Sie die Schutzhülle ab, so dass die Schrauben zugänglich sind, mit denen die Tastatur an der Handballenstützen-Baugruppe befestigt ist. Schutzhülle Tastaturkabel Verriegelungen (2) Tastaturbeleuchtungskabe Entfernen Sie die Schrauben, mit denen die Tastatur an der Handballenstützen-Baugruppe befestigt ist.
- Seite 58 Heben Sie die Tastatur aus der Handballenstütze. Schrauben (31) Tastatur Handballenstützen- Baugruppe...
- Seite 59 Ziehen Sie die Schutzhülle von der Tastatur ab. Schutzhülle Tastatur Tastatur...
-
Seite 60: Wiedereinbauen Der Tastatur
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Befestigen Sie die Schutzhülle wieder auf der Tastatur. Richten Sie die Schraubenbohrungen der Tastatur an den Schraubenbohrungen der Handballenstützen-Baugruppe aus. -
Seite 61: Entfernen Der Bildschirmbaugruppe
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie die Abdeckung an der Unterseite. - Seite 62 Ziehen Sie das Klebeband ab und nehmen Sie das Touchscreenkabel aus den Kabelführungen am Lüfter. Touchscreenkabel Klebeband (optional) Bildschirmkabelhalterung Schraube Bildschirmkabel Drehen Sie den Computer um, und öffnen Sie den Bildschirm in einem Winkel von 90 Grad. Drehen Sie den Computer um und legen Sie ihn so auf einen Tisch, dass die Schrauben an den Bildschirmscharnieren zugänglich sind.
- Seite 63 Lösen Sie die Bildschirmbaugruppe vorsichtig von der Handballenstützen-Baugruppe ab. Handballenstützen- Schrauben (6) Baugruppe Bildschirmscharniere (2) Bildschirmbaugruppe...
- Seite 64 Legen Sie den Bildschirm vorsichtig auf eine saubere, ebene Oberfläche. Bildschirmbaugruppe...
-
Seite 65: Wiedereinsetzen Der Bildschirmbaugruppe
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Positionieren Sie die Handballenstütze so auf der Kante des Tisches, dass die Lautsprecher von der Kante weg zeigen. -
Seite 66: Entfernen Des Netzadapteranschlusses
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie die Abdeckung an der Unterseite. - Seite 67 Heben Sie den Netzadapteranschluss zusammen mit dem Kabel von der Handballenstützen-Baugruppe ab. Schraube Netzadapteranschluss Netzadapteranschlusskabel...
-
Seite 68: Wiedereinbauen Des Netzadapteranschlusses
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Setzen Sie den Netzadapteranschluss in den Schlitz auf der Handballenstütze. -
Seite 69: Entfernen Der Antennenabdeckung
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie die Abdeckung an der Unterseite. -
Seite 70: Vorgehensweise
Vorgehensweise Drehen Sie die Bildschirmscharniere vorsichtig schräg heraus. Bildschirmbaugruppe Bildschirmscharniere (2) Heben Sie die Antennenabdeckung an, und schieben Sie sie von der Bildschirmbaugruppe ab. Bildschirmbaugruppe Antennenabdeckung... -
Seite 71: Einbauen Der Antennenabdeckung
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Wiedereinbauen der die Antennenabdeckung an der Bildschirmbaugruppe. -
Seite 72: Entfernen Der Bildschirmscharniere
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen ANMERKUNG: Diese Anweisungen gelten nur für Notebooks ohne Touchscreen. -
Seite 73: Vorgehensweise
Vorgehensweise Ziehen Sie das Klebeband ab, so dass die Schrauben an den Bildschirmscharnieren zugänglich sind. Klebeband Bildschirmscharniere (2) Entfernen Sie die Schrauben, mit denen die Bildschirmscharniere am Bildschirm befestigt sind. - Seite 74 Heben Sie die Bildschirmscharniere vorsichtig von der Bildschirmbaugruppe ab. Schrauben (6) Bildschirmscharniere (2)
-
Seite 75: Wiedereinsetzen Der Bildschirmscharniere
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen der Bildschirmscharniere mit den Schraubenbohrungen in der Bildschirmbaugruppe aus. -
Seite 76: Entfernen Des Antennenmoduls
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen ANMERKUNG: Diese Anweisungen gelten nur für Notebooks ohne Touchscreen. - Seite 77 Heben Sie das Antennenmodul von der Bildschirmbaugruppe ab. Klebeband Antennenkabel Schrauben (4) Antennenmodul Bildschirmbaugruppe...
-
Seite 78: Wiedereinbauen Des Antennenmoduls
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen im Antennenmodul mit den Schraubenbohrungen in der Bildschirmbaugruppe aus. -
Seite 79: Entfernen Der Handballenstütze
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie die Abdeckung an der Unterseite. - Seite 80 Handballenstützen-Baugruppe...
-
Seite 81: Austauschen Der Handballenstütze
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Legen Sie die Handballenstützen-Baugruppe auf eine saubere und ebene Fläche. -
Seite 82: Aktualisieren Des Bios
Sie müssen evtl. das BIOS aktualisieren, wenn eine Aktualisierung verfügbar ist oder die Systemplatine ausgetauscht wurde. So aktualisieren Sie das BIOS: Schalten Sie den Computer ein. Rufen Sie die Website www.dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Senden. -
Seite 83: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Mithilfe dieser Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Dell-Produkten: Informationen zu Produkten und www.dell.com Dienstleistungen von Dell Windows 8.1 und Windows 10 Anwendung Dell Help & Support (Dell Hilfe und Support) Windows 10 Erste Schritte-Anwendung Windows 8.1 Hilfe und Tipps-Anwendung... -
Seite 84: Kontaktaufnahme Mit Dell
Verwendung des Computers, Datensicherung, Diagnose und so weiter. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.
