3. Montage und Installation

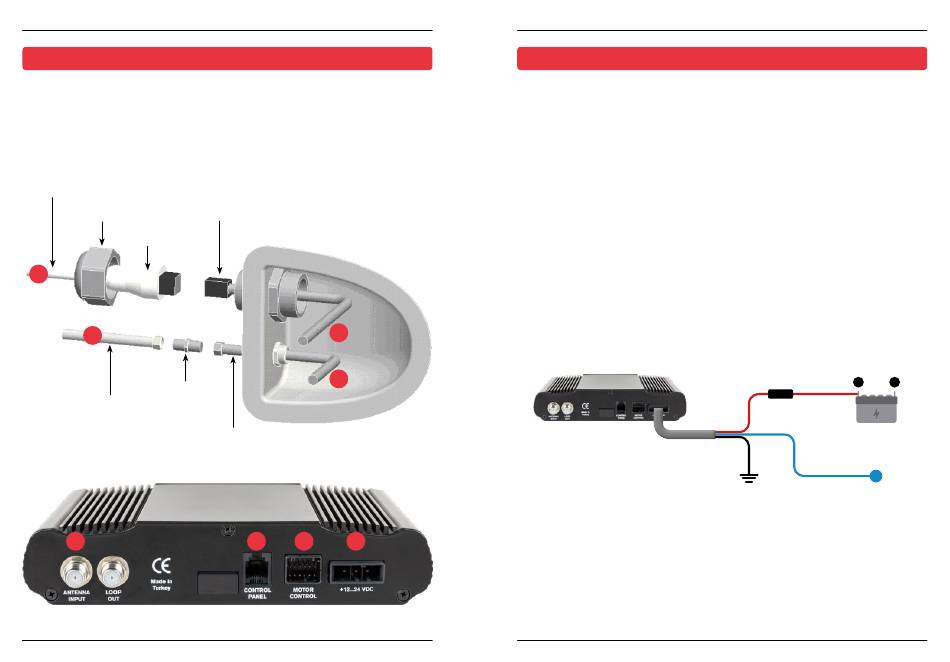

3.3 Montage der Dachdurchführung
Falls keine vorhandene Dachdurchführung vorhanden ist, die genutzt werden kann,
suchen Sie eine geeignete Stelle (am besten im Windschatten hinter der Antenne)
auf dem Fahrzeugdach. Es ist darauf zu achten, dass das Eindringen von Wasser und
Feuchtigkeit (z.B. Regen oder Spritzwasser) im Bohrloch vermieden werden muss. Ach-
ten Sie darauf, dass die Kabel nicht zu sehr gebogen werden um Signalverlust und eine
Beschädigung des Kabels zu vermeiden (kleinster Biegeradius max. 5-7 cm).
Steuerkabel
(kommend von der Antenne)
Steuerkabel
Kabelverschraubung (kommend vom Steuergerät)
Dichtung
3
1
F-Verbinder
LNB-Kabel
(kommend von der Antenne)
(kommend vom Steuergerät)
5
08
4
2
LNB-Kabel
6 7 8
DEUTSCH
3. Montage und Installation

3.4 Anschluss der Verbindungskabel

Verbindungen auf dem Dach:
1. Verbinden Sie das LNB-Kabel (Nr. 1) und das LNB-Kabel (Nr. 2) mit dem F-Verbinder.
2. Verbinden Sie das Steuerkabel (Nr. 3) und das Steuerkabel (Nr. 4).
3. Schieben Sie beide Kabel vorsichtig durch die Öffnungen der Dachdurchführung.
4. Sind beide Kabel im Inneren der Dachdurchführung, drehen Sie die Kabelverschrau-
bung fest.
Verbindungen im Inneren des Fahrzeugs:
1. Verbinden Sie das LNB-Kabel (Nr. 2) mit dem LNB-Eingang (Nr. 5) am Steuergerät.
2. Verbinden Sie das „kürzere" LNB-Klabel mit dem Receiver bzw. TV.
3. Verbinden Sie das Bedienteil mit dem Eingang (Nr. 6) am Steuergerät.
4. Verbinden Sie das Steuerkabel mit dem Eingang (Nr. 7) am Steuergerät.
5. Verbinden Sie die Stromversorgung des Fahrzeugs mit dem Steuergerät (Nr. 8).
Anschluss der Stromversorgung:
+
Sicherung
Fahrzeugbatterie
12~24 Volt DC
(rotes Kabel)
Erdung Zündungsplus
(schwarzes Kabel) (blaues Kabel)
DEUTSCH
–
