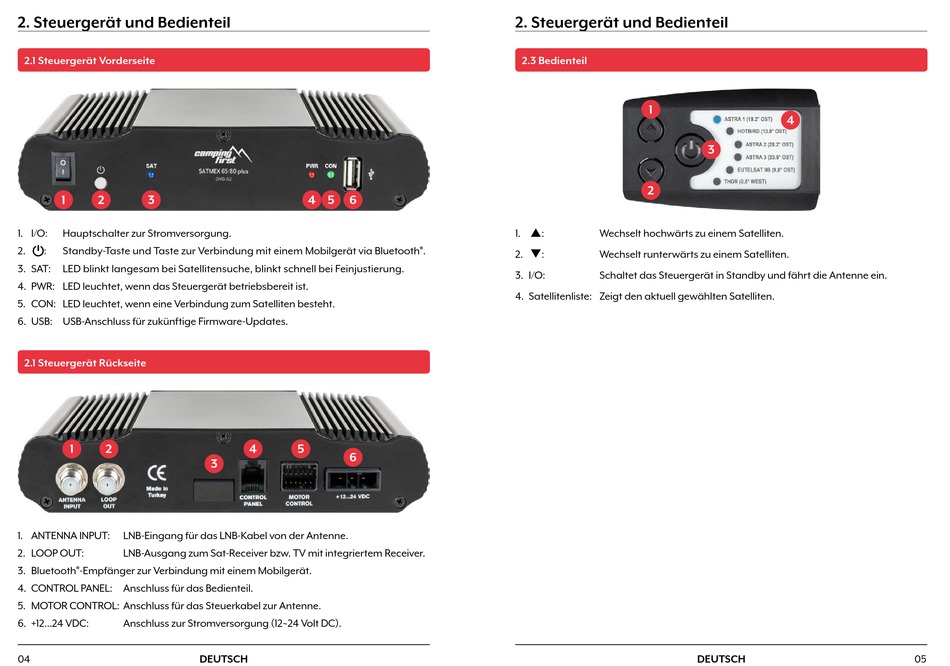

2. Steuergerät und Bedienteil
2.1 Steuergerät Vorderseite
1 2 3
1. I/O: Hauptschalter zur Stromversorgung.
2. : Standby-Taste und Taste zur Verbindung mit einem Mobilgerät via Bluetooth
3. SAT: LED blinkt langesam bei Satellitensuche, blinkt schnell bei Feinjustierung.
4. PWR: LED leuchtet, wenn das Steuergerät betriebsbereit ist.
5. CON: LED leuchtet, wenn eine Verbindung zum Satelliten besteht.
6. USB: USB-Anschluss für zukünftige Firmware-Updates.
2.1 Steuergerät Rückseite
1 2
1. ANTENNA INPUT: LNB-Eingang für das LNB-Kabel von der Antenne.
2. LOOP OUT: LNB-Ausgang zum Sat-Receiver bzw. TV mit integriertem Receiver.
3. Bluetooth ® -Empfänger zur Verbindung mit einem Mobilgerät.
4. CONTROL PANEL: Anschluss für das Bedienteil.
5. MOTOR CONTROL: Anschluss für das Steuerkabel zur Antenne.
6. +12...24 VDC: Anschluss zur Stromversorgung (12~24 Volt DC).
04
4 5 6
4 5
6
3
DEUTSCH
2. Steuergerät und Bedienteil

2.3 Bedienteil

1. p:
Wechselt hochwärts zu einem Satelliten.
® .
2. q:
Wechselt runterwärts zu einem Satelliten.
3. I/O: Schaltet das Steuergerät in Standby und fährt die Antenne ein.
4. Satellitenliste: Zeigt den aktuell gewählten Satelliten.
1
4
3
2
DEUTSCH 05
