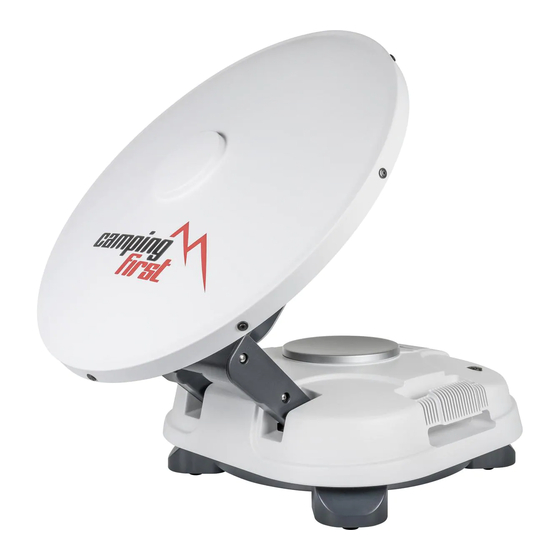

camping first Satmex mobil 2 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
Satmex mobil 2
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für camping first Satmex mobil 2

Inhaltszusammenfassung für camping first Satmex mobil 2

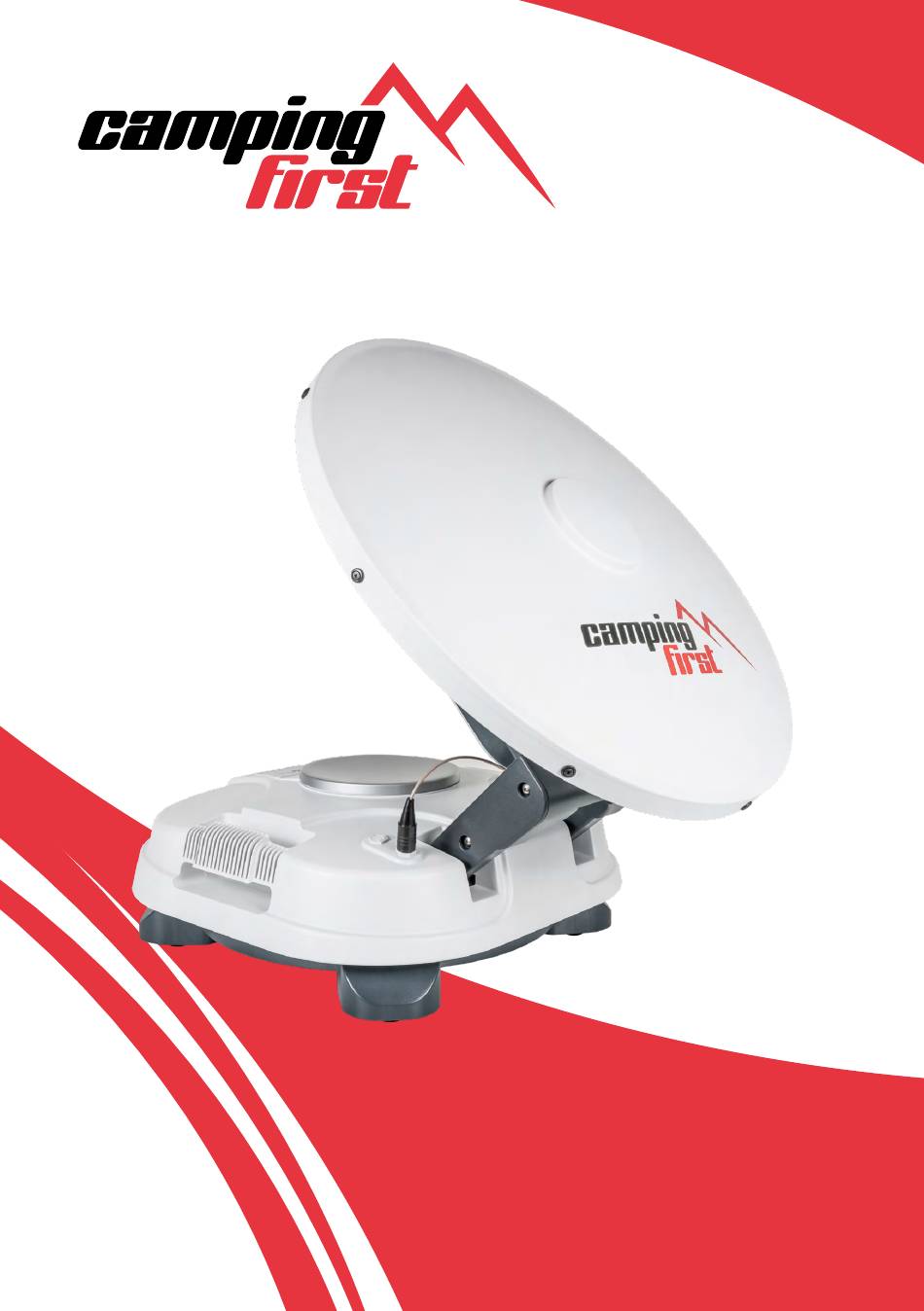

  • Seite 1 All manuals and user guides at all-guides.com Satmex mobil 2 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Inhaltsverzeichnis 1. Einführung 1.1 Allgemeine Informationen ..............03 1.2 Auspacken ..................... 03 1.3 Lieferumfang ....................03 2. Bezeichnungen 2.1 Bezeichnungen der Außeneinheit ..........04 2.2 Bezeichnungen der Stromeinspeisung ........05 3. Installation 3.1 Wahl des Standortes ................06 3.2 Anschluss der Antenneneinheit ............

  • Seite 3: Einführung

    All manuals and user guides at all-guides.com Einführung 1.1 Allgemeine Informationen Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Hinweis: Falls Sie schon ähnliche Produkte installiert haben, muss die Vorge- hensweise mit diesem Produkt nicht zwingend übereinstimmen.

  • Seite 4: Bezeichnungen

    All manuals and user guides at all-guides.com 2. Bezeichnungen 2.1 Bezeichnungen der Außeneinheit Spiegel Polarisationsskala (Skew) LNB Abdeckung Oberer Endschalter Kompass Gummifuß DEUTSCH...

  • Seite 5: Bezeichnungen Der Stromeinspeisung

    All manuals and user guides at all-guides.com 2. Bezeichnungen 2.2 Bezeichnungen der Stromeinspeisung Antennenanschluss Receiveranschluss Betriebsanzeige LED DC Stromanschluss Ein / Aus Schalter DEUTSCH...

  • Seite 6: Installation

    All manuals and user guides at all-guides.com 3. Installation 3.1 Wahl des Standortes Um ein Satellitensignal zu empfangen, muss die Antenne stets im Freien installiert und grob Richtung Süden ausgerichtet werden. Nutzen Sie zur groben Einstellung den inte- grierten Kompass am Gerät (Richten Sie sich nach den Azimutwerten in der Tabelle am Ende des Handbuches).

  • Seite 7: Anschluss Der Antenneneinheit

    All manuals and user guides at all-guides.com 3. Installation 3.2 Anschluss der Antenneneinheit Außenbereich Innenbereich SETTOP Receiver 12 Volt Einspeisekabel KFZ-Adapter Fernseher 1. Antennenposition Platzieren Sie die Antenne mit freier Sicht zum Satelliten. Die Antenne kann auf jedem stabilen Platz mit geradem Untergrund platziert werden.

  • Seite 8: Inbetriebnahme

    All manuals and user guides at all-guides.com 3. Installation 3.3 Inbetriebnahme Schalten Sie TV und Receiver ein. Stellen Sie Ihren Receiver so ein, dass der gewählte Satellit (z.B. Astra 19,2° Ost) emp- fangen werden kann. Schalten Sie die Stromeinspeisung ein. Warten Sie, bis die Antenne Ihren Suchlauf und die Positionierung beendet hat.

  • Seite 9: Eingefahrener Zustand

    All manuals and user guides at all-guides.com 3. Installation 3.4 Eingefahrener Zustand Beispiel eingefahrener Zustand DEUTSCH...

  • Seite 10: Beispiele Für Das Auffinden Des Satelliten

    All manuals and user guides at all-guides.com 3. Installation 3.5 Beispiel für das Auffinden des Satelliten Polarisationswinkel (Skew): Stellen Sie den entsprechenden Polarisationswinkel ein. Nutzen Sie hierzu die Skala auf der Rückseite der Antenne. Den entsprechenden Polarisationswinkel des jeweiligen Satelliten finden Sie in der Tabelle auf Seite 12. Elevation: Passen Sie den Elevationswinkel entsprechend der Tabelle auf Seite 12 an.
  • Seite 11 All manuals and user guides at all-guides.com 3. Installation Satellitenposition Azimut (Drehung) Alle EU-relevanten 158° vom Satelliten liegen im Süden. geographischen Nordpol Elevation (Neigung) Skew Astra 19,2° Ost - Grad + Grad 31,6° von der horizontalen Ebene Die Skala für Skew ist in 5er Schritte unterteilt, was der Toleranz für die Einstellung entspricht.

  • Seite 12: Einstellungswerte Für Europäische Hauptstädte

    All manuals and user guides at all-guides.com 3. Installation 3.6 Einstellungswerte für europäische Hauptstädte Land Stadt Astra 2 Astra 3 Astra 1 Hotbird Astra 4 Thor Hispasat Eutelsat 5 Bulgarien Sofia +1.7 +6.8 +11.4 +11.0 +19.0 +24.0 +41.0 +27.2 Dänemark Kopenhagen -3.4 -0.4...

  • Seite 13: Fehlerbehebung

    All manuals and user guides at all-guides.com 4. Fehlerbehebung Es gibt diverse Probleme, die das Empfangssignal und die Funktion der Antenne beein- trächtigen können. Der Folgende Abschnitt beschreibt diese Probleme und Möglichkei- ten diese zu beheben. 1. Defekte Sicherung Sollte nach dem Einschalten die LED Leuchte der Stromeinspeisung nicht leuchten überprüfen Sie bitte die Stromversorgung.

  • Seite 14: Aktualisierung Der Firmware

    All manuals and user guides at all-guides.com 5. Aktualisierung der Firmware Aktualisierung der Antenneneinheit Schließen Sie ein serielles Kabel an die Schnittstelle an DEUTSCH...
  • Seite 15 All manuals and user guides at all-guides.com 5. Aktualisierung der Firmware 1. Schalten Sie den Powersplitter aus und verbinden Sie den COM-Port des PCs mit der seriellen Schnittstelle an der Antenne. Ist keine serielle Schnittstelle am PC vorhan- den, benötigen Sie ein “USB zu Seriell”-Adapter. 2.

  • Seite 16: Ausleuchtzone

    All manuals and user guides at all-guides.com 6. Ausleuchtzone Empfangsreichweite Astra Hinweis: In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen. DEUTSCH...

  • Seite 17: Technische Daten

    All manuals and user guides at all-guides.com 7. Technische Daten MERKMALE Anzahl der Teilnehmer: 1 Satelliten-Eingangsfrequenz: 10.7 ~ 12.75 GHz Frequenzband: Ku Band Polarisation: Vertikal / Horizontal Empfangsleistung: 50 dBW LNB Ausgangsfrequenz: 950 ~ 2.150 MHz Signalverstärkung: 33 dBi @ 12.7 GHz Winkelbereich Drehung: 180°...

  • Seite 18: Konformitätsinformation

    Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) befindet: Camping first Satmex mobil 2 (Artikel-Nr. 600115) Die Konformitätserklärung zu diesem Produkt liegt der Firma vor: New Line Trading UG (haftungsbeschränkt) Nelkenweg 23 D-98617 Obermaßfeld-Grimmenthal...
  • Seite 19 All manuals and user guides at all-guides.com Notizen DEUTSCH...
  • Seite 20 All manuals and user guides at all-guides.com Version 1.0 New Line Trading UG (haftungsbeschränkt) Nelkenweg 23 D-98617 Obermaßfeld-Grimmenthal Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
  • Seite 21 All manuals and user guides at all-guides.com Satmex mobil 2 user manual...
  • Seite 22 All manuals and user guides at all-guides.com Content 1. Introduction 1.1 General Information ................03 1.2 Unpacking...................... 03 1.3 Delivery ......................03 2. Designations 2.1 Designation of antenna unit .............. 04 2.2 Designation of power splitter ............05 3. Installation 3.1 Choice of location ..................

  • Seite 23: Introduction

    All manuals and user guides at all-guides.com Introduction 1.1 General Information Please read the manual thoroughly before operating the equipment. In case of incorrect or improper handling of the warranty becomes void. Note: If you have already installed similar products, the procedure does not necessarily coincide with this product.

  • Seite 24: Designations

    All manuals and user guides at all-guides.com 2. Designations 2.1 Designation of antenna unit Dish Polarization scale (Skew) LNB cover Feed Upper limit Compass Rubber feet ENGLISH...
  • Seite 25 All manuals and user guides at all-guides.com 2. Designations 2.3 Designation of power splitter Antenna connection Set-top box connection Power indicator LED DC power supply On / Off switch ENGLISH...

  • Seite 26: Installation

    All manuals and user guides at all-guides.com 3. Installation 3.1 Choice of location Make sure that there are no obstacles in front of the antenna which can decrease the signal reception quality, such as buildings, or trees (you may keep in mind that trees will grow and may block the signal).

  • Seite 27: Connecting The Antenna Unit

    All manuals and user guides at all-guides.com 3. Installation 3.2 Connecting the antenna unit Outside Inside SETTOP Set-top box 12 volts Supply cable car adapter Television 1. Antenna location Place the antenna with a clear view of the sky. The antenna can be placed on a base. 2.

  • Seite 28: Commissioning

    All manuals and user guides at all-guides.com 3. Installation 3.3 Commissioning Turn on the TV and Settop box. Setting your set-top box, that you can receive the selected satellite (e.g. Astra 19,2° East) Turn on the power inserter Wait until the antenna has finished scanning and positioning. After commissioning, you must turn off the power supply so that you can receive all TV programs easily.

  • Seite 29: Stowed Position

    All manuals and user guides at all-guides.com 3. Installation 3.4 Stowed position Example stowed position ENGLISH...
  • Seite 30 All manuals and user guides at all-guides.com 3. Installation 3.5 Example for locating the satellite Polarisation (Skew): Obtain the Skew Angle of the chosen satellite to tilt your antenna to the specified de- gree by looking to the degree graduation located on the back of the LNB skew degree controller.
  • Seite 31 All manuals and user guides at all-guides.com 3. Installation Satellite position Azimuth All EU-related 158 ° from the satellites are in the south. geographical north pole Elevation Skew Astra 19,2° East - Degree + Degree 31.6 ° from the horizontal plane The scale for skew is divided in 5 steps, which is the tolerance for the setting.

  • Seite 32: Setting Values For European Capitals

    All manuals and user guides at all-guides.com 3. Installation 3.6 Setting values for European capitals Country City Astra 2 Astra 3 Astra 1 Hotbird Astra 4 Thor Hispasat Eutelsat 5 Bulgaria Sofia +1.7 +6.8 +11.4 +11.0 +19.0 +24.0 +41.0 +27.2 Denmark Copenhagen -3.4...

  • Seite 33: Troubleshooting

    All manuals and user guides at all-guides.com 4. Troubleshooting There are a number of common issues that can affect the signal reception quality or the operation of the antenna. The following sections address these issues and potentialso- lutions. 1. Blown fuse If the LED light of the power supply does not light up after switching on, please check the power supply.

  • Seite 34: Updating The Firmware

    All manuals and user guides at all-guides.com 5. Updating the firmware Updating antenna unit Connect a serial cable to the interface ENGLISH...
  • Seite 35 All manuals and user guides at all-guides.com 5. Updating the firmware 1. Switch off the power splitter and connect the COM port of the PC with the serial interface on the antenna. If there is no serial interface on the PC, you need a „USB to Serial“...

  • Seite 36: Footprint

    All manuals and user guides at all-guides.com 6. Footprint Footprint Astra Note: In the outlying areas of the footprint there may be interference. ENGLISH...

  • Seite 37: Specifications

    All manuals and user guides at all-guides.com 7. Specifications FEATURES Number of users: 1 Satellite input frequency: 10.7 ~ 12.75 GHz Frequency band: Ku Band Polarization: Vertical / Horizontal Received power: 50 dBW LNB output frequency: 950~2,150 MHz Signal gain: 33 dBi @ 12.7 GHz Angular range rotation: 180°...
  • Seite 38 2014/30/EU (EMC), 2014/35/EU (LVD) and 2014/53/EU (RED): Camping first Satmex mobil 2 (Art-No. 600115) The Declaration of Conformity for the product is located at the company: New Line Trading UG (haftungsbeschränkt)
  • Seite 39 All manuals and user guides at all-guides.com Notes ENGLISH...
  • Seite 40 All manuals and user guides at all-guides.com Version 1.0 New Line Trading UG (haftungsbeschränkt) Nelkenweg 23 D-98617 Obermaßfeld-Grimmenthal Technical changes, misprints and errors reserved.
