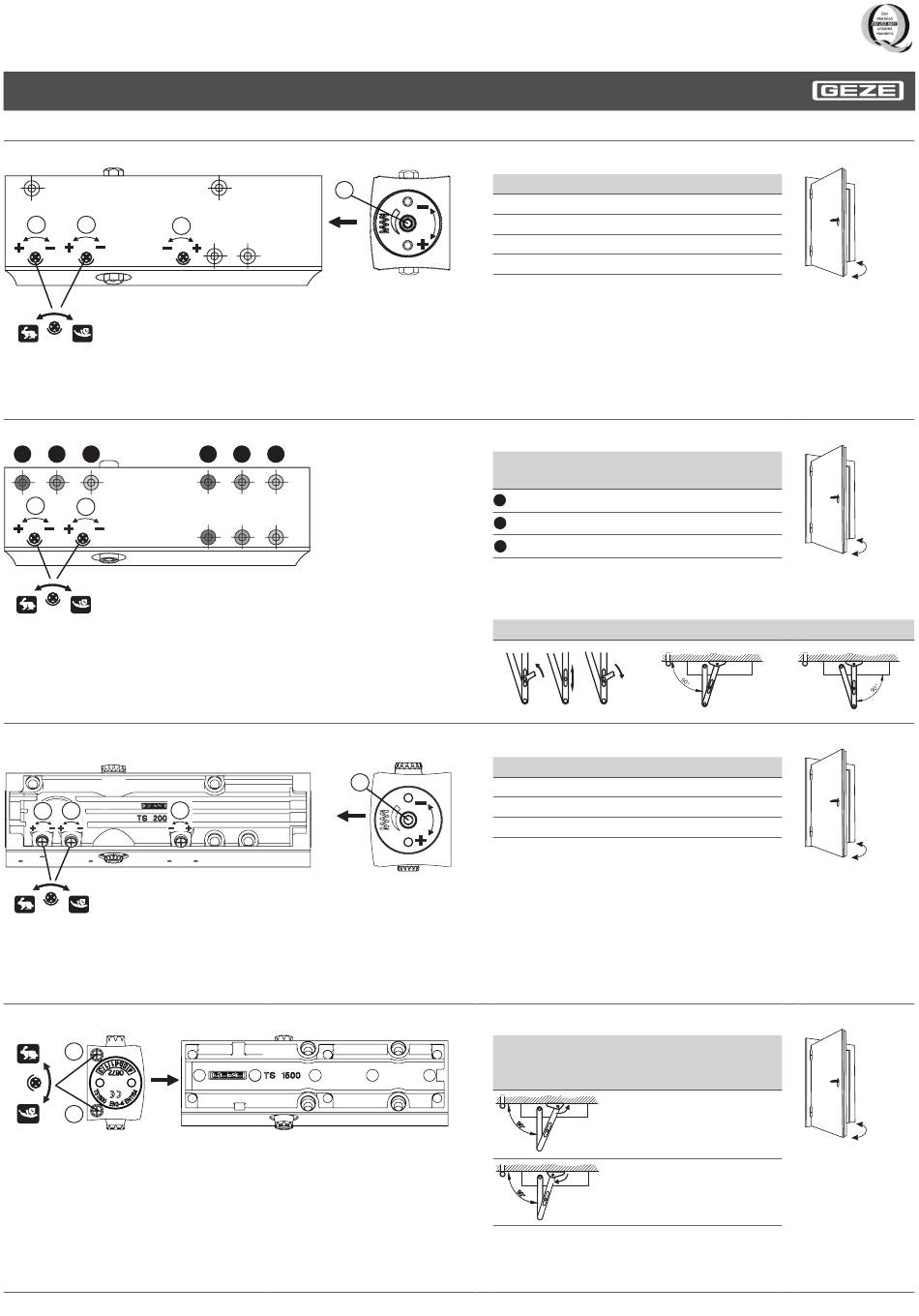

GEZE TS 5000 Einstellempfehlungen Seite 2

GEZE TS 3000 V
2 1
GEZE TS 2000 V
2 4 5
2
1
GEZE TS 2000 NV
3
2 1
GEZE TS 1500
1
2
4
3
1 Schließgeschwindigkeit
2 Endschlag
3 Öffnungsdämpfung
(nur bei TS 3000 VBC)
4 Schließkraft
2 4 5
1 Schließgeschwindigkeit
2 Endschlag (nur bei
TS 2000 VBC ansonsten
über Gestänge)
1 Schließgeschwindigkeit
2 Endschlag
3 Öffnungsdämpfung
(nur bei TS 2000 NV BC)
4 Schließkraft
1 Schließgeschwindigkeit
2 Endschlag
Einstellung Schließkraft
Anschlag -
2,5 Umdrehungen
5 Umdrehungen
Anschlag +
Leichtgängige Tür muß vom Schließer
vollständig geschlossen werden !
Einstellung Schließkraft
über versetzte Montage
Größe 2
2
Größe 4
4
Größe 5
5
Leichtgängige Tür muß vom Schließer
vollständig geschlossen werden !
Einstellung Endschlag
Einstellung Schließkraft
4
Anschlag -
4 Umdrehungen
Anschlag +
Leichtgängige Tür muß vom Schließer
vollständig geschlossen werden !
Einstellung Schließkraft
über drehen des
Gestängeoberteils:
A
B
Leichtgängige Tür muß vom Schließer
vollständig geschlossen werden !
Flügelbreite [mm]
bis 750
750 - 850
850 - 950
950 - 1100
Flügelbreite [mm]
750 - 850
850 - 1100
1100 - 1250
mit Endschlag ohne Endschlag
A B
Flügelbreite [mm]
bis 850
850 - 950
bis 1100
Flügelbreite [mm]
850 - 950
950 - 1100
79988-01
~5 Sek
~5 Sek
~5 Sek
~5 Sek
