Gegenschneiden

Die Gegenschneiden werden in der Maschine zum Schneiden von Holz verwendet. Die
Gegenschneiden müssen scharfkantig sein, da das Holz sonst gebogen wird und zerfasert.
1. Öffnen Sie das Rotorgehäuse wie im Kapitel 7 beschrieben.
2. Entfernen Sie die Bolzen, die die Gegenschneide in Position halten.
3. Nehmen Sie die Gegenschneiden heraus und drehen oder ersetzen Sie diese.
4. Reinigen Sie die Gegenschneiden und Kontaktflächen sorgfältig.

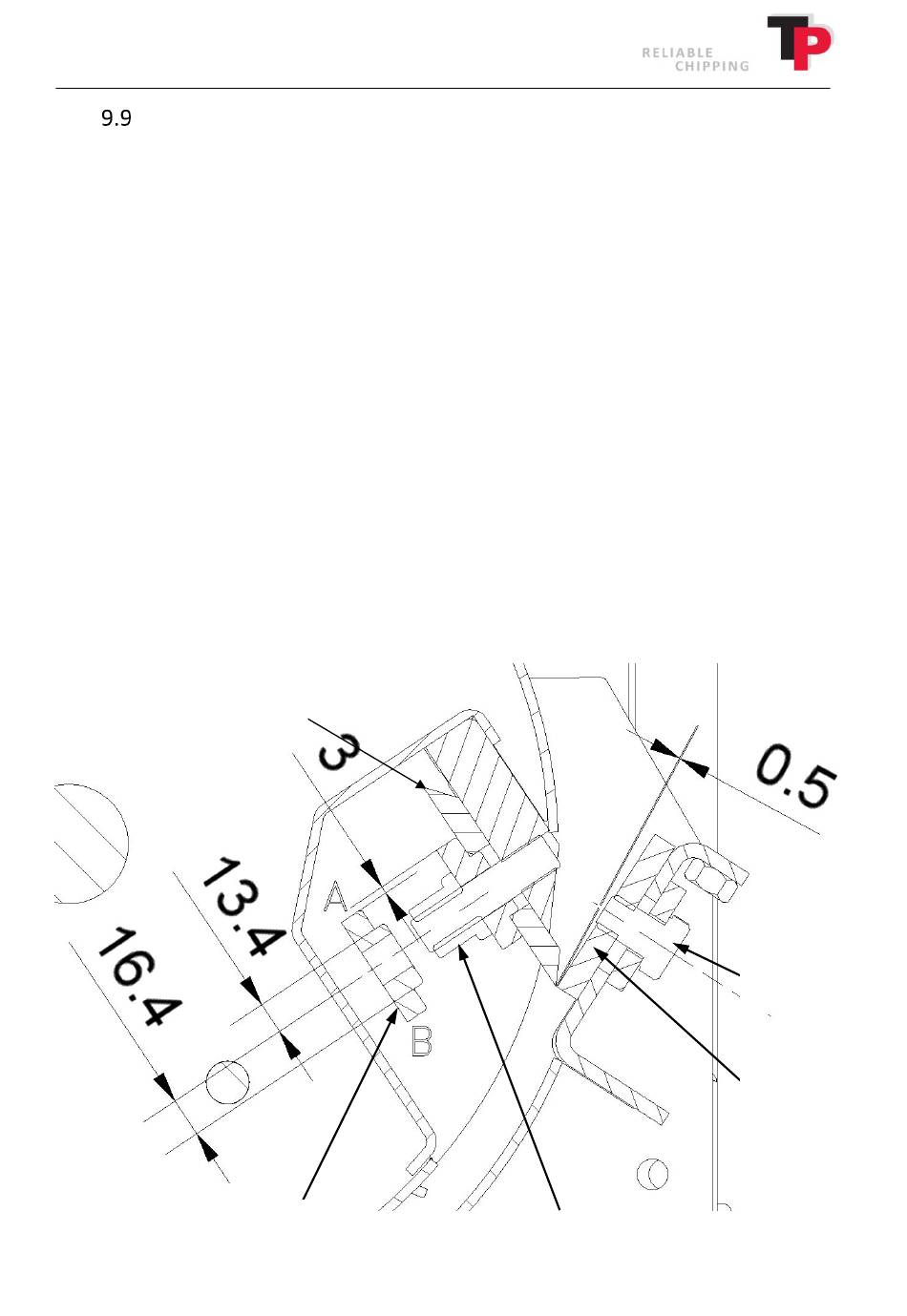

5. Setzen Sie die Gegenschneiden wieder ein und stellen Sie den Abstand zwischen
Messerkante und Gegenschneide ein (Abstand D = 0,5 mm). Verwenden Sie hierzu eine
Fühlerblattlehre (siehe Abbildung unten).
6. Das erforderliche Anzugsmoment der Gegenschneiden beträgt:
200 Nm / 20 KPm.
Verwenden Sie hierzu einen Drehmomentschlüssel (als Zubehör erhältlich).
7. Sobald Sie die Gegenschneiden gewendet oder ausgetauscht haben und alle Bolzen wieder
angezogen wurden, schließen Sie das Rotorgehäuse wie im Kapitel 7 beschrieben.
Spannplatte
Messer
Betriebsanleitung: TP 100, Stand: 14.12.2018
Messermut
tern
Bolzen der
Gegenschneid
e
Gegenschneide
n
43
