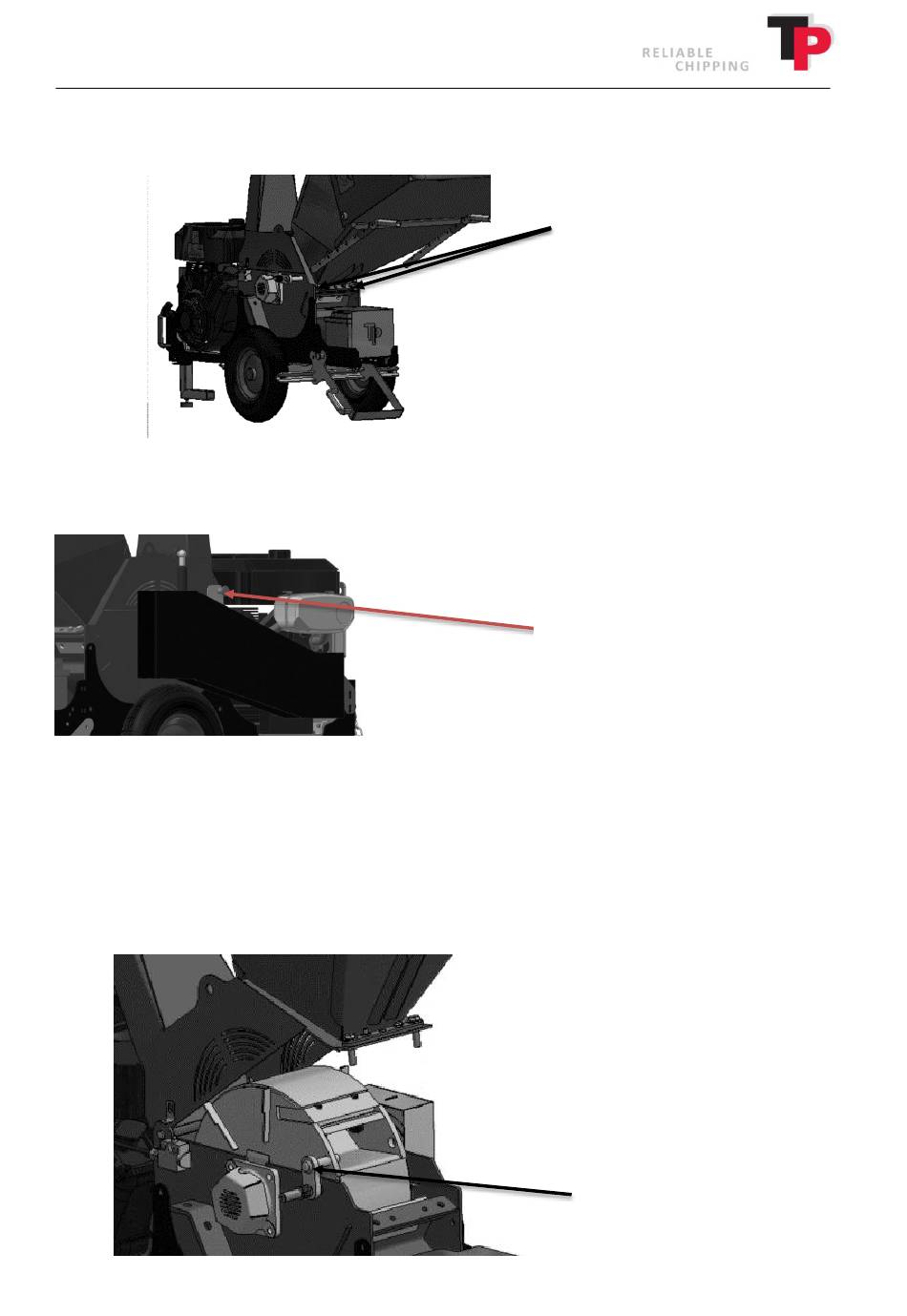

2. Lösen Sie die M12-Bolzen, die das obere und untere Rotorgehäuse zusammenhalten. (siehe
Abbildung unten).
3. Öffnen Sie den Oberteil des Rotorgehäuses, bis dieses den Anschlag berührt. Das Oberteil
hat auf einer Seite einen Absteckbolzen (siehe folgende Abbildung), der das Oberteil beim
Öffnen fixiert.
4. Drehen Sie die Trommel, bis die gelbe Trommelarretierung in eines der Löcher der
Trommel einrastet. Die
Trommel ist nun arretiert. Halten Sie die Finger von den Messern fern, während sich die
Trommel dreht.
Wenn das Rotorgehäuse geöffnet ist, muss die Trommel immer verriegelt sein. (siehe
Abbildung unten).
22
Betriebsanleitung: TP 100 MOBILE, Stand: 14.12.2018
Bolzen
Absteckbolzen
Trommelar
retierung
