Sämtliche Verrohrungen unbedingt spannungsfrei ausführen!
Unter Spannung stehende Rohre können durch die Belastung im Betrieb
bersten. Das kann Sachschäden und Verletzungen verursachen.
► Den Trockner mit Stahlrohrleitungen an die Druckluftanlage anschließen.
► Die Anschlussleitungen für den Vorfiltersind mit leichtem Gefälle in Richtung
zum Vorfilter auszuführen.
► Es ist je ein Absperrventil an der Drucklufteintritts– und -austrittsseite des
Trockners zu installieren.

Elektrischen Anschluss installieren

Warnung vor elektrischer Spannung!
Arbeiten an der elektrischen Anlage dürfen nur von qualifiziertem
Fachpersonal durchgeführt werden!

Zuleitung installieren

Die Komponenten des Trockners sind werkseitig im Schaltkasten angeschlossen
worden. Sie müssen diesen nur noch an die elektrische Zuleitung anschließen.
Am Schaltkasten befindet sich ein Gerätestecker, an dem Sie den elektrischen
Anschluß vornehmen müssen.
► Sicherstellen, dass der Querschnitt der elektrischen Zuleitung der Leistung
des Trockners und der bauseits vorhandenen Spannung entspricht.
► Elektrische Zuleitung und Fremdleitungen zum Trockner spannungsfrei
machen.
► Elektrische Zuleitung zum Trockner gegen Wiedereinschalten sichern.

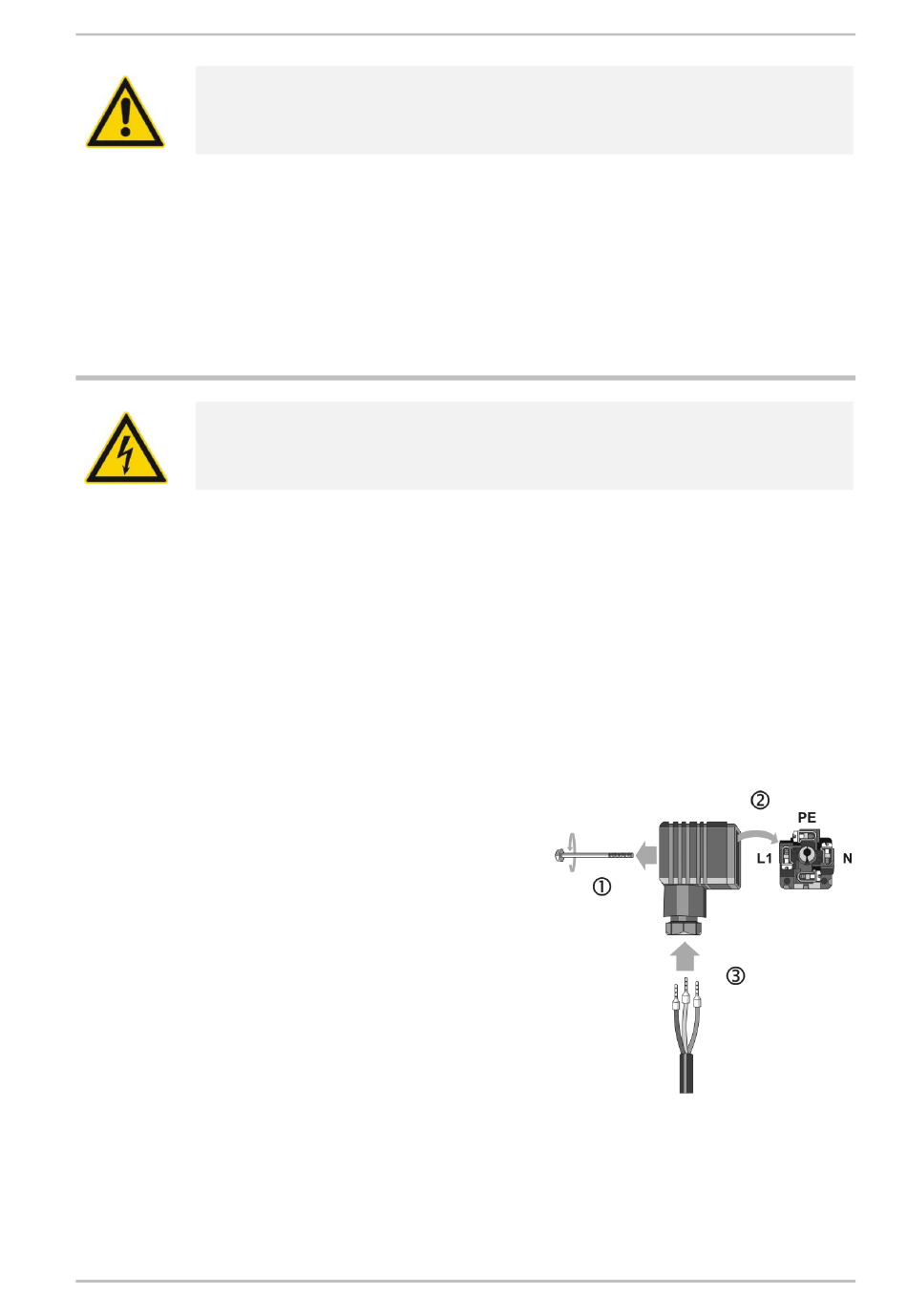

► Schraube (1) am Gerätestecker
lösen und Gerätestecker mit
Dichtung vom Schaltkasten
abziehen.
► Klemmenblock mit geeignetem
Werkzeug aus der Anschlussdose
lösen (2).
► PG-Verschraubung lösen und Kabel
durch die Öffnung ziehen (3). Die
freiliegenden Phasenenden sollten
nicht länger sein als max. 35 mm.
► Nun die Kabelverbindung wie folgt
herstellen:
—
—
—
Die Klemme 3 wird nicht belegt.
K-MT1-6-LAB_DE_02
Erde an Klemme PE
L1 an Klemme 1
N an Klemme 2
Elektrische Zuleitung am Gerätestecker
anschließen
