7.3 SCHRITT 3 - MONTAGE DER SPINDELSEITE
In diesem Schritt wird die Spindelseite des Antriebs über eine speziell angefertigte Bodenplatte mit der
Führungs-Hubsäule verbunden.
HINWEIS
Eine falsche Montage der Spindelseite kann den DMD500 beschädigen. Die folgenden
Richtlinien gelten für diese Phase des Montagevorgangs. Bei Nichtbeachtung erlischt
der Garantieanspruch.
•
Heben Sie den DMD500 nicht am Kabel an.
•
Stellen Sie sicher, dass die Bodenplatte den Spezifikationen von LOGICDATA
entspricht.
•
Verwenden Sie bei der Montage der Bodenplatte nur die von LOGICDATA
gelieferten Schrauben.

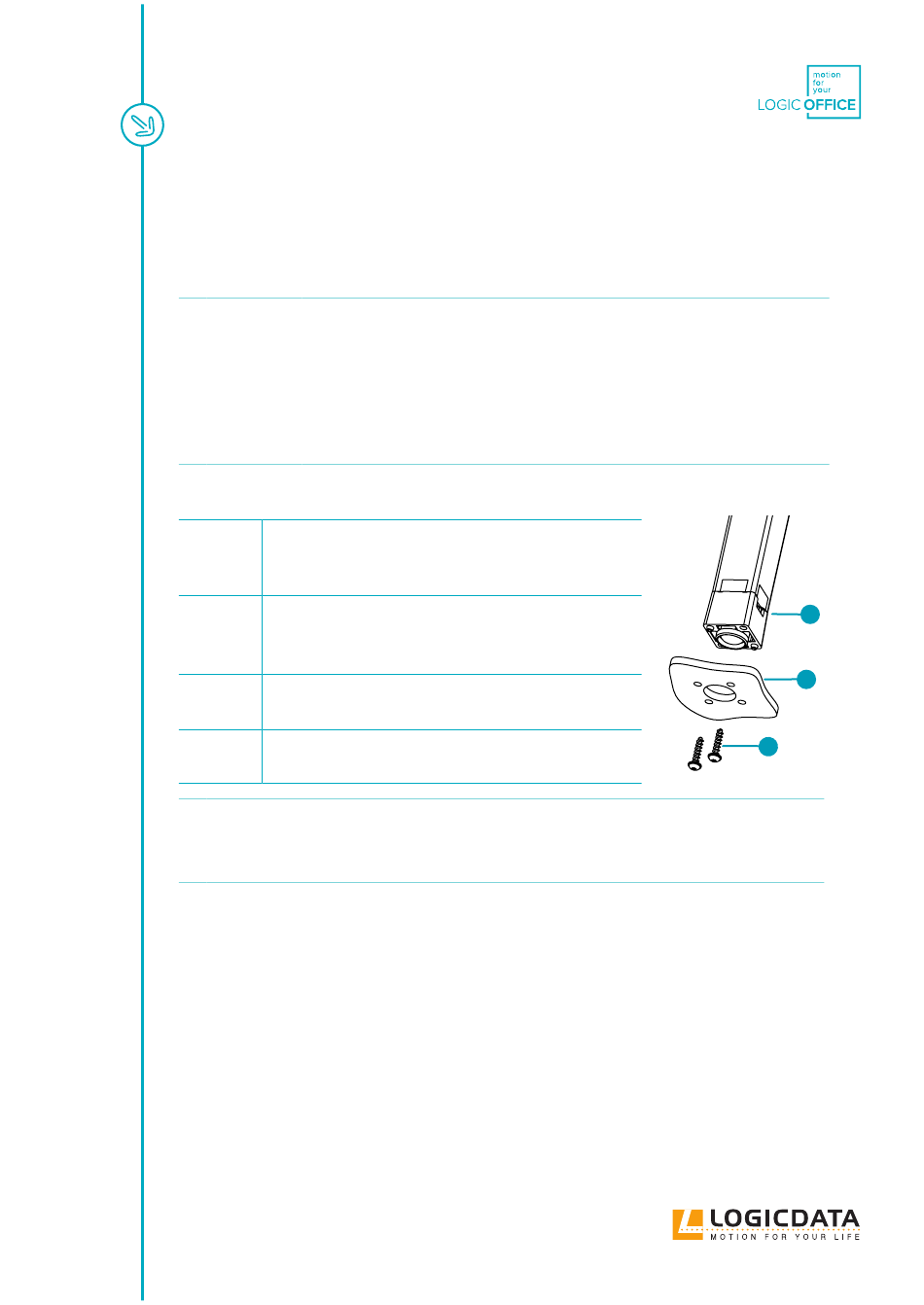

7.3.1 BENÖTIGTE KOMPONENTEN
1
Montageschraube (Selbstschneideschraube)
Separat zu bestellen: Kontaktieren Sie LOGICDATA
2
Bodenplatte (kundenseitig entwickelt; Design-Vorgaben
von LOGICDATA)
3
Befestigungspunkt Stützrohr
Werkzeug
Drehmomentschrauber
INFO
LOGICDATA stellt Spezifikationen für die Bodenplatte nur auf Anfrage zur
Verfügung. Diese enthalten neben Abmessungen und Toleranzen auch Hinweise zur
Materialauswahl und Montage.
7.3.2 PROZESS
Montage der Spindelseite des DMD500:
1. Führen Sie die Montageschraube durch die Bodenplatte in den Befestigungspunkt Stützrohr
ein.
2. Ziehen Sie die Schrauben mit dem Drehmomentschrauber mit 2,5 - 3 Nm fest.
HANDBUCH DMD500 // SEITE 17
3
2
1
