7.2 SCHRITT 2 - MONTAGE DER MOTORSEITE
In diesem Schritt wird die Motorseite des Antriebs über eine speziell angefertigte Kopfplatte mit der
Führungs-Hubsäule verbunden.
HINWEIS
Eine falsche Montage der Motorseite kann den DMD500 beschädigen. Die folgenden
Richtlinien gelten für diese Phase des Montagevorgangs. Bei Nichtbeachtung erlischt
der Garantieanspruch.
•
Heben Sie den DMD500 nicht am Kabel an.
•
Stellen Sie sicher, dass die Kopfplatte den Spezifikationen von LOGICDATA
entspricht.
•
Montieren Sie die Kopfplatte nicht ohne die Gummischeiben.
•
Verwenden Sie einen Drehmomentschrauber, um sicherzustellen, dass die
Schrauben mit dem empfohlenen Drehmoment von 2,5 - 3 Nm angezogen werden.

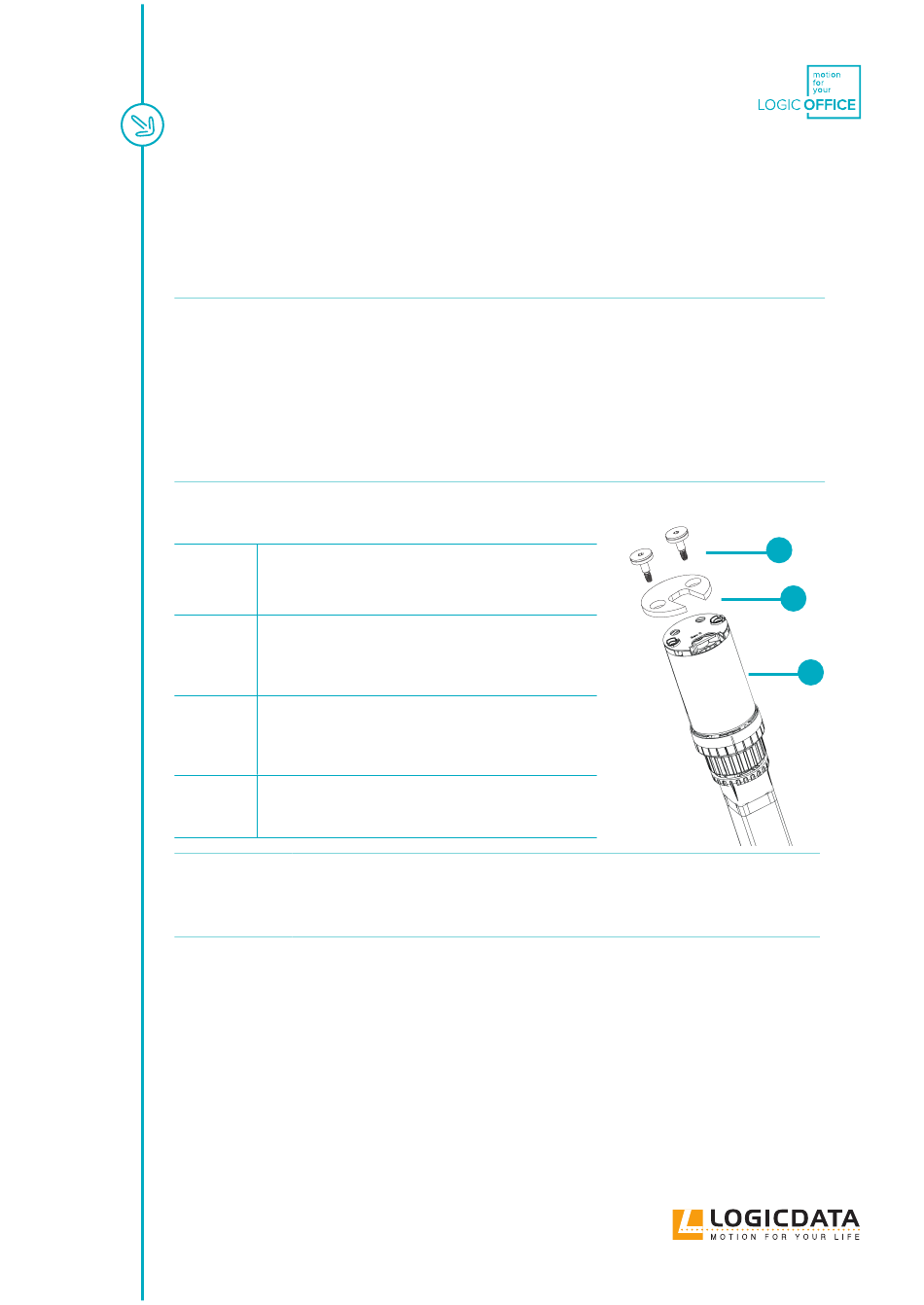

7.2.1 BENÖTIGTE KOMPONENTEN
Montageschrauben und Gummischeiben
1
(Separat zu bestellen: Kontaktieren Sie LOGICDATA
Kopfplatte
2
Vorgaben von LOGICDATA)
3
DMD500
Werkzeug
Drehmomentschrauber
INFO
LOGICDATA stellt Spezifikationen für die Kopfplatte nur auf Anfrage zur
Verfügung. Diese enthalten neben Abmessungen und Toleranzen auch Hinweise zur
Materialauswahl und Montage.
7.2.2 PROZESS
Montage der Motorseite des DMD500:
1. Führen Sie die Montageschrauben durch die Kopfplatte in die Löcher an der Oberseite des
DMD500 ein.
2. Ziehen Sie die Schrauben mit dem Drehmomentschrauber mit 2,5 - 3 Nm fest.
HANDBUCH DMD500 // SEITE 16
(kundenseitig
entwickelt;
Design-
1
2
3
