7 MONTAGE
Dieser Abschnitt beschreibt die Montage des DMD500 und das Einsetzen des Antriebs in die Führungs-
Hubsäule. Bitte lesen Sie für die Montageanleitungen für jeden Teil des Systems (Antrieb, User Interface,
Stromversorgung usw.) in der jeweiligen Dokumentation nach.
Der dargestellte Prozess geht davon aus, dass der DMD500 in eine Führungs-Hubsäule eingebaut werden soll,
bei der die Kopfplatte entfernt werden kann (d.h. sie ist nicht dauerhaft mit dem Rohr verbunden, das der
Tischplatte am nächsten liegt). Wenden Sie sich an LOGICDATA, um Anweisungen und Sicherheitshinweise
für die Montage des Antriebs in anderen Typen von Führungs-Hubsäulen zu erhalten.
7.1
SCHRITT 1 - EINSETZEN DES ANTRIEBS
In dieser Phase der Montage, wird der DMD500 in eine Führungs-Hubsäule eingefügt
7.1.1
BENÖTIGTE KOMPONENTEN
1
1 Führungs-Hubsäule
2
1 DMD500 Actuator
7.1.2 PROZESS
Um Schäden am System zu vermeiden, messen Sie die Reibung zwischen den Rohren,
HINWEIS
bevor Sie den Antrieb anschließen.
Gehen Sie wie folgt vor, um den DMD500 in die Führungs-Hubsäule einzusetzen
1. Stecken Sie die zwei Rohre der Führungs-Hubsäule ineinander.
2. Messen Sie den Gleitwiderstand der Rohre.
3. Montieren Sie den Antrieb in der Führungs-Hubsäule (Fig. 4).

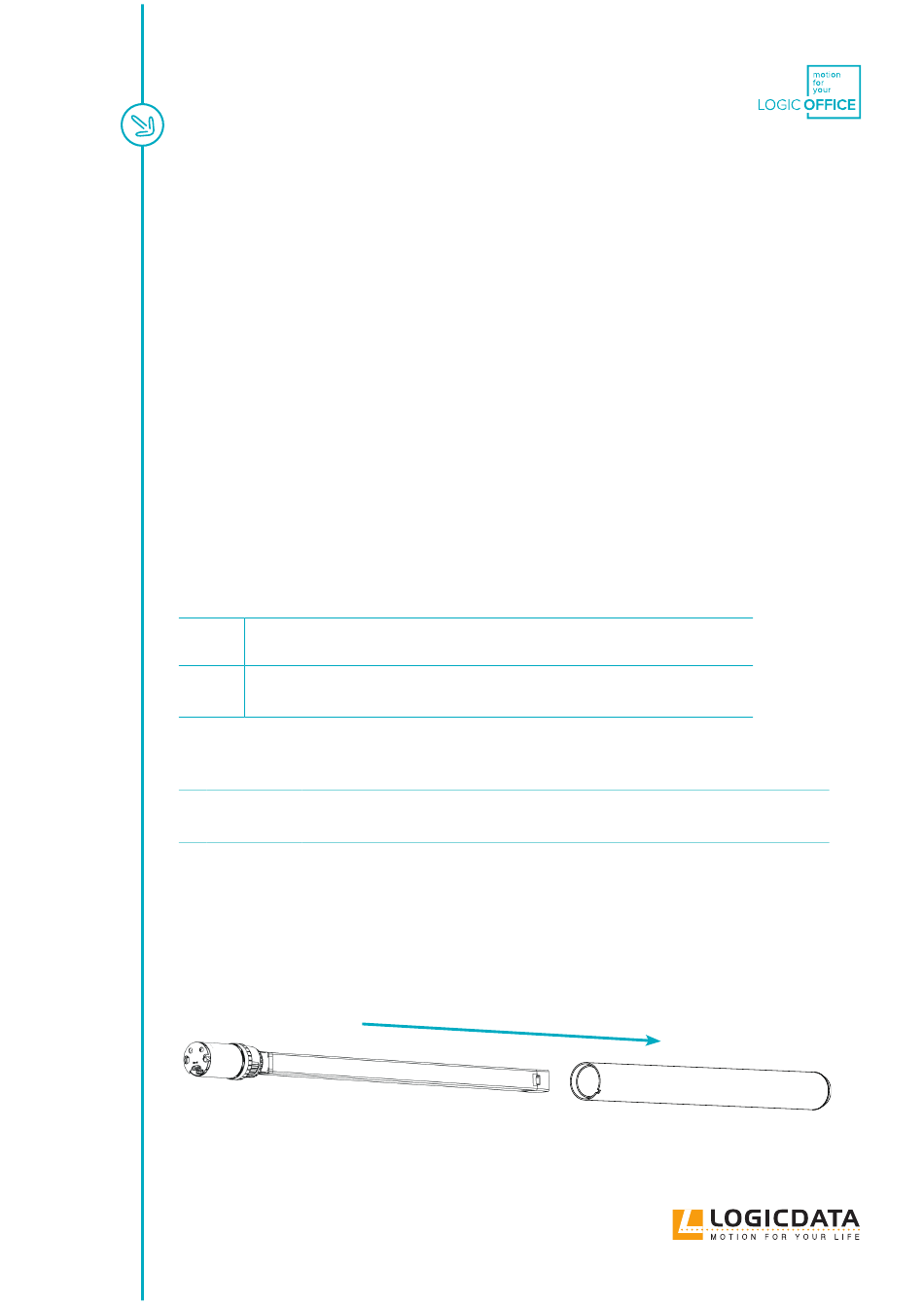

Abb. 4:
Einsetzen des Antriebs in die Führungs-Hubsäule
HANDBUCH DMD500 // SEITE 15
