5 PRODUKT

3
4

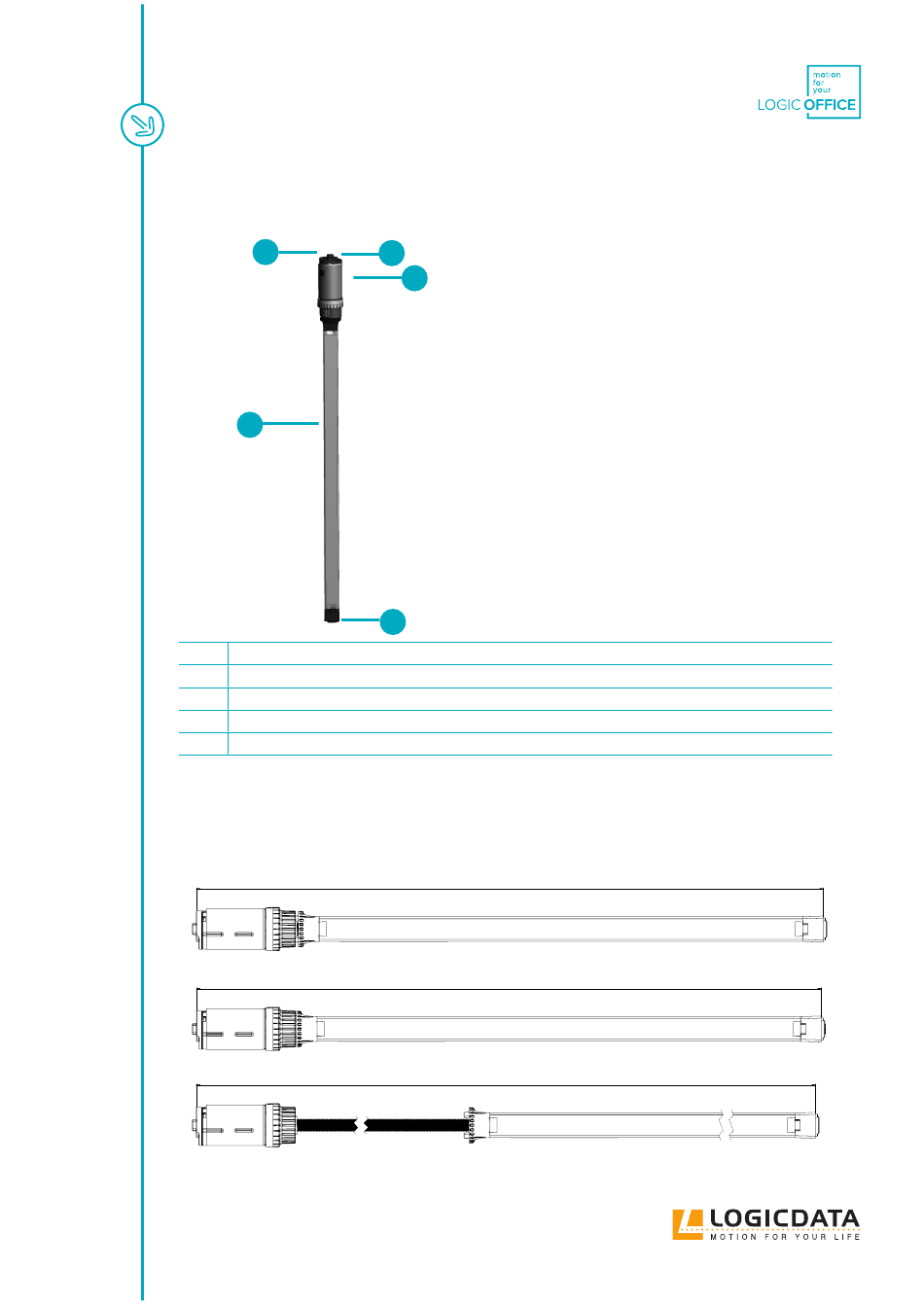

1 Befestigungspunkt Motorseite
2 Motor und Steuergerät
3 Kabel
4 Spindelsystem
5 Befestigungspunkt Stützrohr
5.1

ABMESSUNGEN ANTRIEB

Abb. 2 zeigt die Abmessungen des DMD500 in seiner Rückstellposition, Einbauposition und ausgefahrenen
Position.
Zusammengefahrene Länge (während des Resets) 603.6 mm (+2 mm / - 1.5 mm)
Länge im ausgefahrenen Zustand (voller Hub): 1102.6 mm (+2 mm / - 2 mm)
Abb. 2: Abmessungen Antrieb
HANDBUCH DMD500 // SEITE 12
1
2
5
Einbaulänge (Lieferzustand) 605.6 mm (+2 mm / - 1.5 mm)
