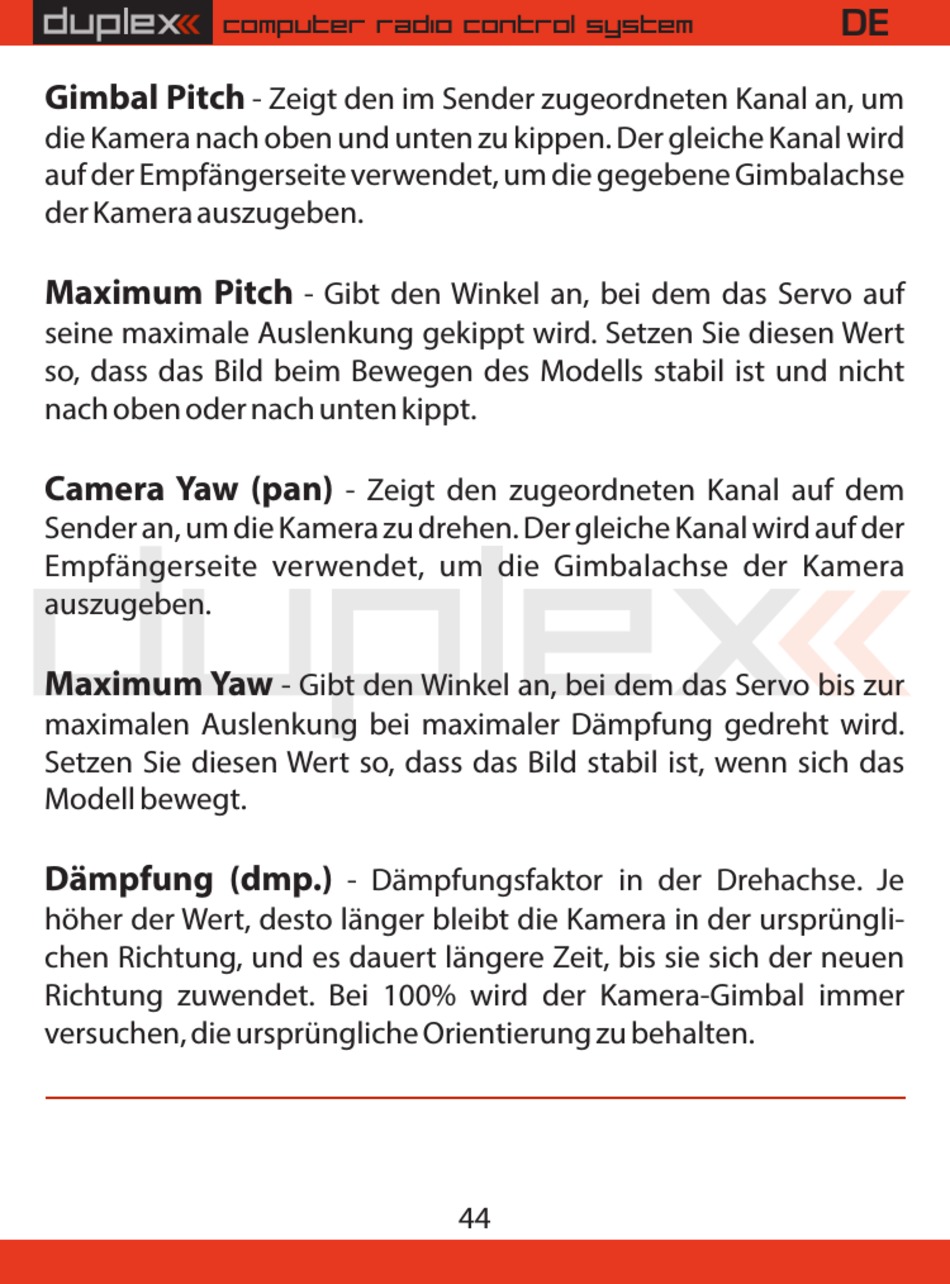

Duplex REX6A Bedienungsanleitung Seite 45

DE
computer radio control system
Gimbal Pitch
- Zeigt den im Sender zugeordneten Kanal an, um
die Kamera nach oben und unten zu kippen. Der gleiche Kanal wird
auf der Empfängerseite verwendet, um die gegebene Gimbalachse
der Kamera auszugeben.
Maximum Pitch
- Gibt den Winkel an, bei dem das Servo auf
seine maximale Auslenkung gekippt wird. Setzen Sie diesen Wert
so, dass das Bild beim Bewegen des Modells stabil ist und nicht
nach oben oder nach unten kippt.
Camera Yaw (pan)
- Zeigt den zugeordneten Kanal auf dem
Sender an, um die Kamera zu drehen. Der gleiche Kanal wird auf der
Empfängerseite verwendet, um die Gimbalachse der Kamera
auszugeben.
Maximum Yaw
- Gibt den Winkel an, bei dem das Servo bis zur
maximalen Auslenkung bei maximaler Dämpfung gedreht wird.
Setzen Sie diesen Wert so, dass das Bild stabil ist, wenn sich das
Modell bewegt.
Dämpfung (dmp.)
- Dämpfungsfaktor in der Drehachse. Je
höher der Wert, desto länger bleibt die Kamera in der ursprüngli-
chen Richtung, und es dauert längere Zeit, bis sie sich der neuen
Richtung zuwendet. Bei 100% wird der Kamera-Gimbal immer
versuchen, die ursprüngliche Orientierung zu behalten.
44
