10.4 MULTIFUNKTIONSZÄHLER
C.M.F. 999
Bei dem Zähler C.M.F. 999 handelt es sich um
eine Vorrichtung, die vier verschiedene
Funktionen ausführen kann.
TACHOMETER:
Messung der Momentgeschwindigkeit einer
landwirtschaftlichen Maschine (km/h)
DREHZAHLMESSER:
Messung der Umdrehungen/Minute einer
Antriebswelle, eines Rads usw.
HEKTARZÄHLER:
Teilflächen- und Gesamtzählung der von einer
landwirtschaftlichen Maschine bearbeiteten
Hektar.
METERZÄHLER:
(in der Hektarzähler-Betriebsart) Messung der
zurückgelegten Meter eines Rades von
beliebigem Durchmesser.
Die Vorrichtung wird durch 2 Alkalibatterien zu
1,5 V vom Typ AA mit einer Betriebsdauer von
annähernd 12 Monaten gespeist.

10.4.1 BEDIENUNGSANLEITUNG

Der Standardsatz setzt sich zusammen aus:
1) Steuerung des Zählers C.M.F. 999.
2) Magnetischer Sensor mit Kabel und
Verbindungsstecker.
3) Magneten, die am Rad oder an der
Antriebsachse der Maschine oder einer
anderen Vorrichtung (Der Abstand zwischen
Magnet und Sensor muss unter 10 mm
liegen) angebracht werden.
4) Befestigungsbügel für den Sensor.
5) 2 Alkalibatterien zu 1,5 V vom Typ AA.
REV 0/04
ABSCHNITT 10
EINSETZEN UND/ODER ERSETZEN DER
BATTERIEN
Anzeige des Ladezustands der Batterien
In jeder Betriebsart wird der Ladezustand der
Batterien durch die Segmente angezeigt, aus
denen sich das Batteriesymbol zusammensetzt.
Sie verhalten sich folgendermaßen:
Bei geladenen Batterien leuchten beide
Segmente
Bei halbgeladenen Batterien erlischt das
innere Segment der Batterie
Bei erschöpfter Batterie blinkt das
Batteriesymbol

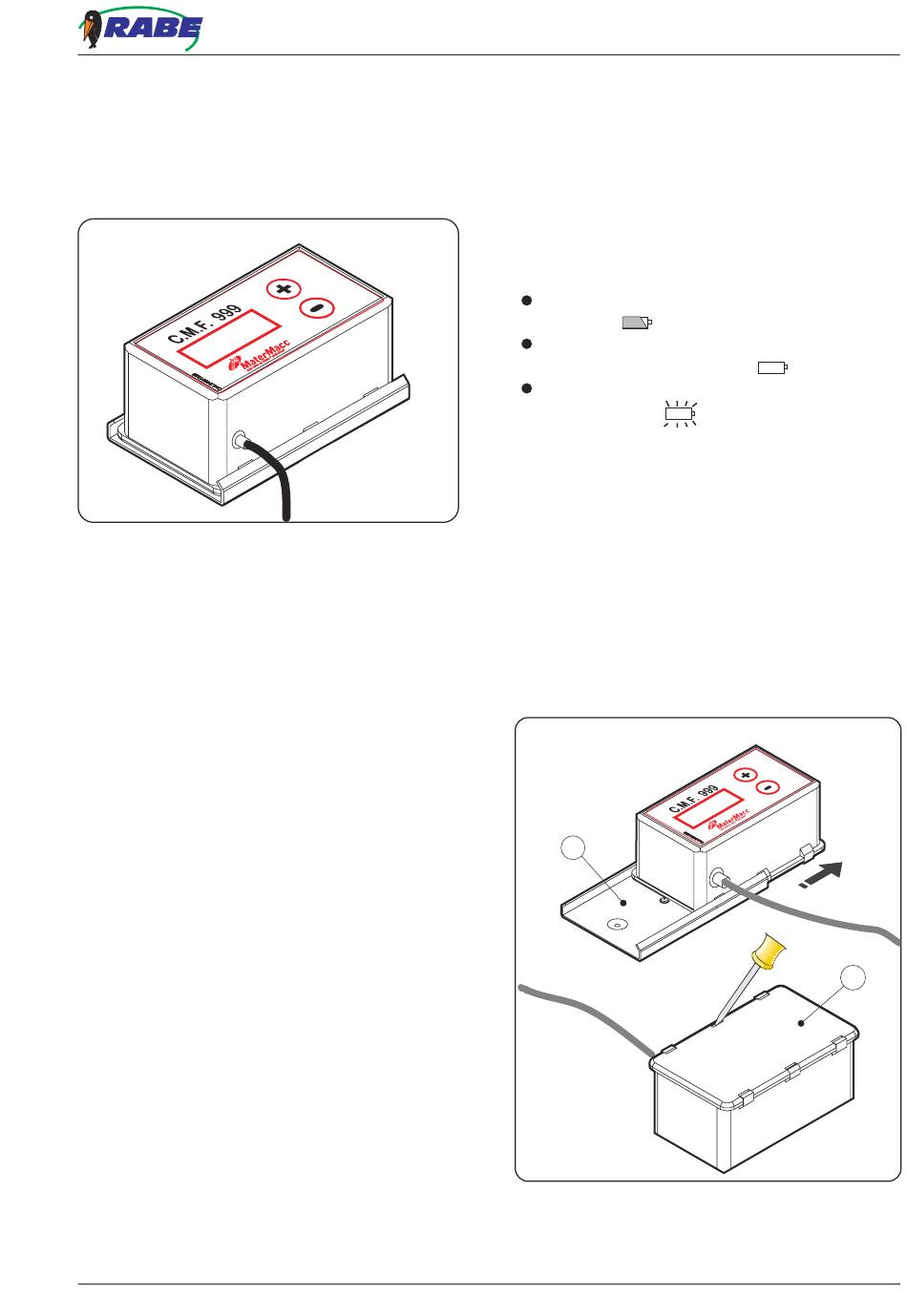

Ersetzen der Batterien
Den Halter 1 der Vorrichtung gleiten lassen
1.
(Abb.10.19)
Add.10.19
Die Rückseite des Gehäuses 2 öffnen (dazu
2.
mit der flachen Spitze eines Schraubenziehers
den Boden vom restlichen Gehäuse trennen
(Abb.10.19)).
Die Batterien in das dazu bestimmte Fach 3
3.
der Abbildung (Abb. 10.20) entsprechend
einsetzen.
Add.10.20
1
ZUBEHÖR
2
