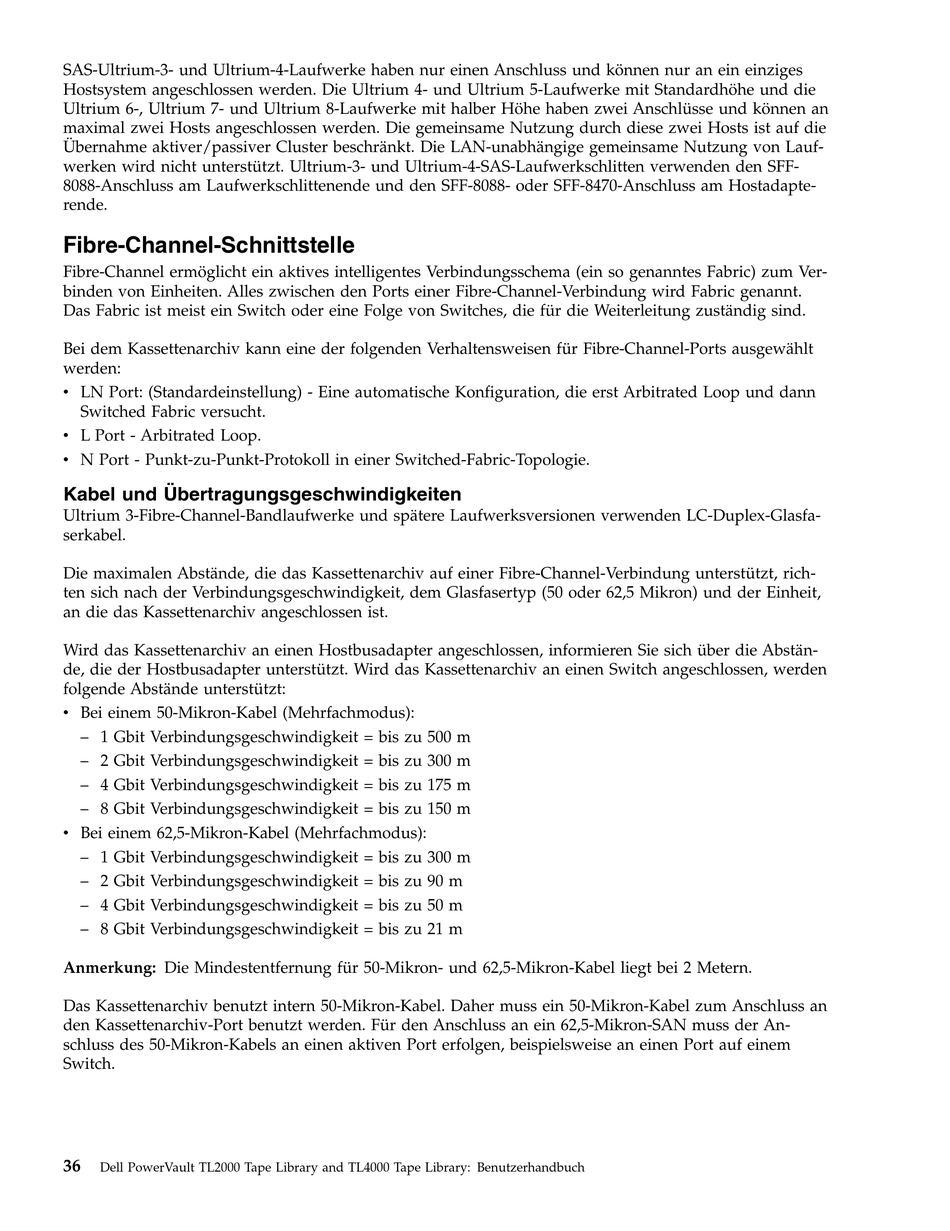

SAS-Ultrium-3- und Ultrium-4-Laufwerke haben nur einen Anschluss und können nur an ein einziges
Hostsystem angeschlossen werden. Die Ultrium 4- und Ultrium 5-Laufwerke mit Standardhöhe und die
Ultrium 6-, Ultrium 7- und Ultrium 8-Laufwerke mit halber Höhe haben zwei Anschlüsse und können an
maximal zwei Hosts angeschlossen werden. Die gemeinsame Nutzung durch diese zwei Hosts ist auf die
Übernahme aktiver/passiver Cluster beschränkt. Die LAN-unabhängige gemeinsame Nutzung von Lauf-
werken wird nicht unterstützt. Ultrium-3- und Ultrium-4-SAS-Laufwerkschlitten verwenden den SFF-
8088-Anschluss am Laufwerkschlittenende und den SFF-8088- oder SFF-8470-Anschluss am Hostadapte-
rende.

Fibre-Channel-Schnittstelle

Fibre-Channel ermöglicht ein aktives intelligentes Verbindungsschema (ein so genanntes Fabric) zum Ver-
binden von Einheiten. Alles zwischen den Ports einer Fibre-Channel-Verbindung wird Fabric genannt.
Das Fabric ist meist ein Switch oder eine Folge von Switches, die für die Weiterleitung zuständig sind.
Bei dem Kassettenarchiv kann eine der folgenden Verhaltensweisen für Fibre-Channel-Ports ausgewählt
werden:
v LN Port: (Standardeinstellung) - Eine automatische Konfiguration, die erst Arbitrated Loop und dann
Switched Fabric versucht.
v L Port - Arbitrated Loop.
v N Port - Punkt-zu-Punkt-Protokoll in einer Switched-Fabric-Topologie.
Kabel und Übertragungsgeschwindigkeiten
Ultrium 3-Fibre-Channel-Bandlaufwerke und spätere Laufwerksversionen verwenden LC-Duplex-Glasfa-
serkabel.
Die maximalen Abstände, die das Kassettenarchiv auf einer Fibre-Channel-Verbindung unterstützt, rich-
ten sich nach der Verbindungsgeschwindigkeit, dem Glasfasertyp (50 oder 62,5 Mikron) und der Einheit,
an die das Kassettenarchiv angeschlossen ist.
Wird das Kassettenarchiv an einen Hostbusadapter angeschlossen, informieren Sie sich über die Abstän-
de, die der Hostbusadapter unterstützt. Wird das Kassettenarchiv an einen Switch angeschlossen, werden
folgende Abstände unterstützt:
v Bei einem 50-Mikron-Kabel (Mehrfachmodus):
– 1 Gbit Verbindungsgeschwindigkeit = bis zu 500 m
– 2 Gbit Verbindungsgeschwindigkeit = bis zu 300 m
– 4 Gbit Verbindungsgeschwindigkeit = bis zu 175 m
– 8 Gbit Verbindungsgeschwindigkeit = bis zu 150 m
v Bei einem 62,5-Mikron-Kabel (Mehrfachmodus):
– 1 Gbit Verbindungsgeschwindigkeit = bis zu 300 m
– 2 Gbit Verbindungsgeschwindigkeit = bis zu 90 m
– 4 Gbit Verbindungsgeschwindigkeit = bis zu 50 m
– 8 Gbit Verbindungsgeschwindigkeit = bis zu 21 m
Anmerkung: Die Mindestentfernung für 50-Mikron- und 62,5-Mikron-Kabel liegt bei 2 Metern.
Das Kassettenarchiv benutzt intern 50-Mikron-Kabel. Daher muss ein 50-Mikron-Kabel zum Anschluss an
den Kassettenarchiv-Port benutzt werden. Für den Anschluss an ein 62,5-Mikron-SAN muss der An-
schluss des 50-Mikron-Kabels an einen aktiven Port erfolgen, beispielsweise an einen Port auf einem
Switch.
