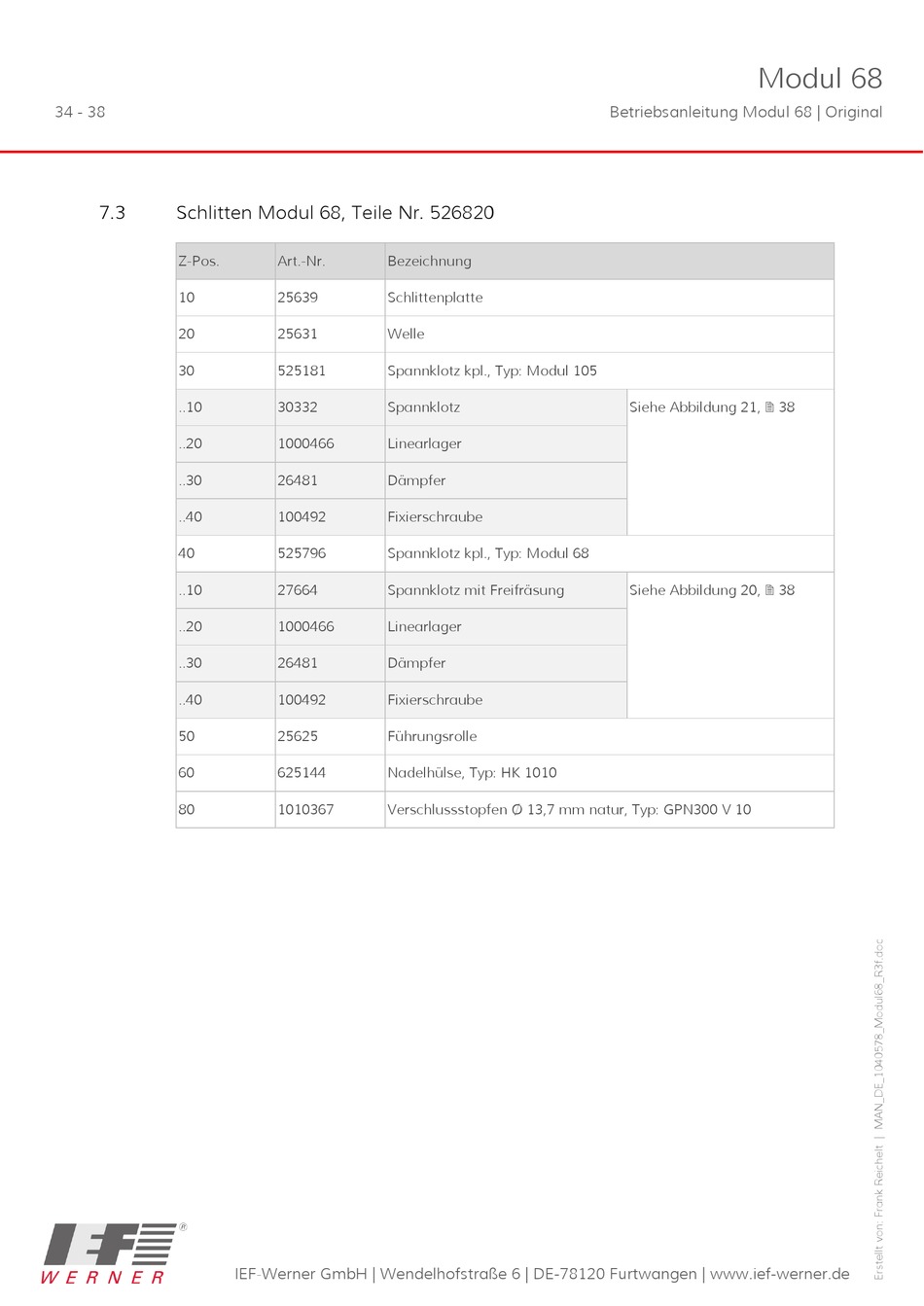

Schlitten Modul 68, Teile Nr. 526820

Z-Pos.
10
20
30
..10
..20
..30
..40
40
..10
..20
..30
..40
50
60
80
Art.-Nr. Bezeichnung
25639 Schlittenplatte
25631 Welle
525181 Spannklotz kpl., Typ: Modul 105
30332 Spannklotz
1000466 Linearlager
26481 Dämpfer
100492 Fixierschraube
525796 Spannklotz kpl., Typ: Modul 68
27664 Spannklotz mit Freifräsung
1000466 Linearlager
26481 Dämpfer
100492 Fixierschraube
25625 Führungsrolle
625144 Nadelhülse, Typ: HK 1010
1010367 Verschlussstopfen Ø 13,7 mm natur, Typ: GPN300 V 10
