18 - 38
4.4
Verdrahtung
4.4.1
Motoren
Der elektrische Anschluss der Motoren erfolgt gemäß Motorendatenblatt.
Bei kundenspezifischen Motoren ist das Datenblatt beim jeweiligen Hersteller anzufordern und der
Motor entsprechend anzuschließen.
4.4.2
Initiatoren
Als Hubbegrenzungsschalter werden standardmäßig induktive Nährungsschalter (PNP-Öffner)
eingesetzt.
Diese Hubbegrenzungsschalter sind keine Sicherheitsbegrenzungsschalter gemäß EN60204-1.
Die Initiatoren und deren Zuleitungen liegen geschützt im Schlitten bzw. für die Dreheinheit
(Modul 68 D) in der Motorflanschabdeckung des Antriebes der Dreheinheit.
Die jeweiligen Anschlüsse sind zentral auf einen Stecker geführt. Wird zusätzlich ein Referenz-
punktschalter benötigt, ist dieser an geeigneter Stelle extern anzubringen.

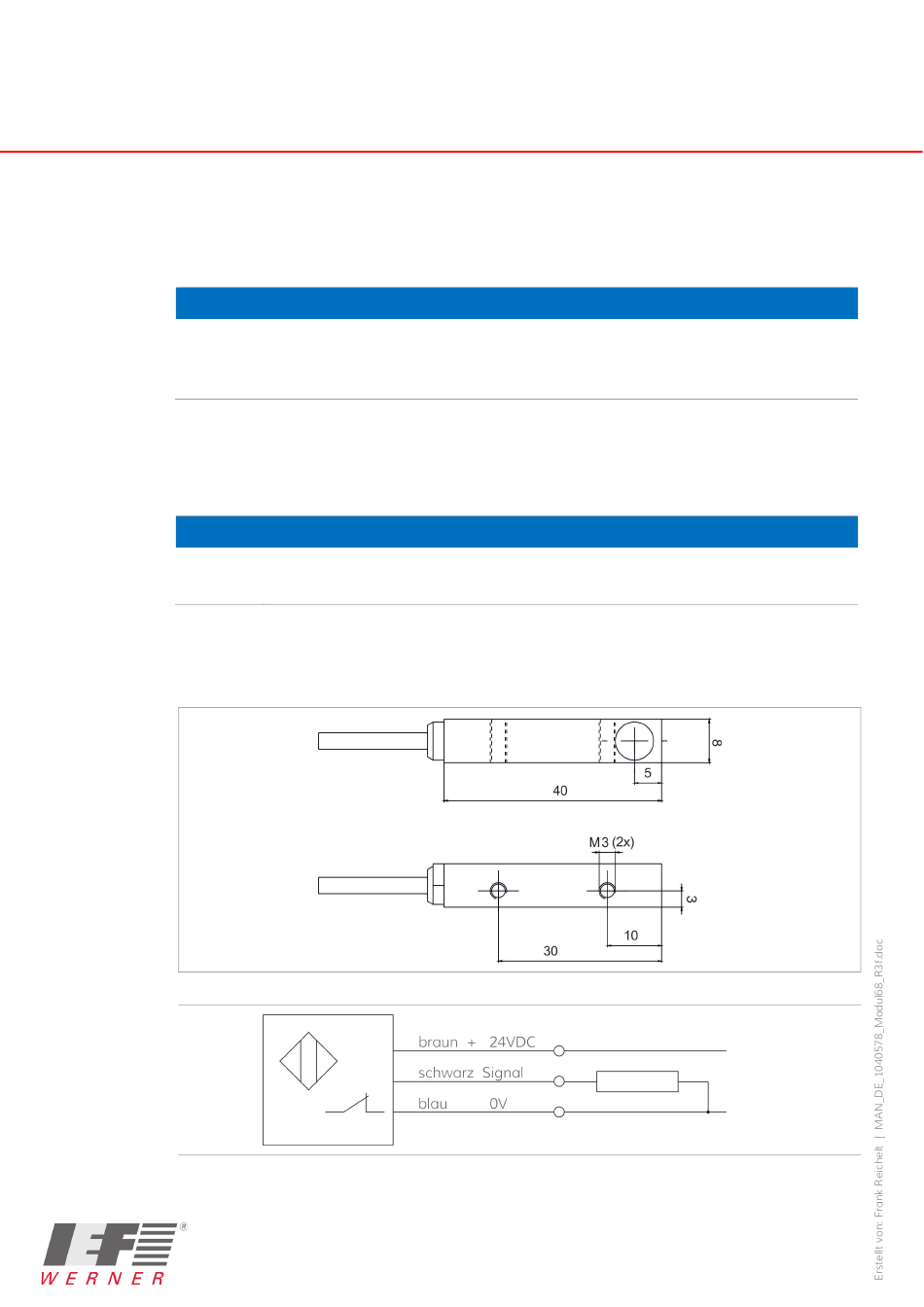

Abbildung 8
Abbildung 9
Maßbild Initiator
Anschlussbelegung PNP-Öffner
IEF
Werner GmbH | Wendelhofstraße 6 | DE-78120 Furtwangen | www.ief-werner.de
-
Betriebsanleitung Modul 68 | Original
HINWEIS
HINWEIS
Modul 68
