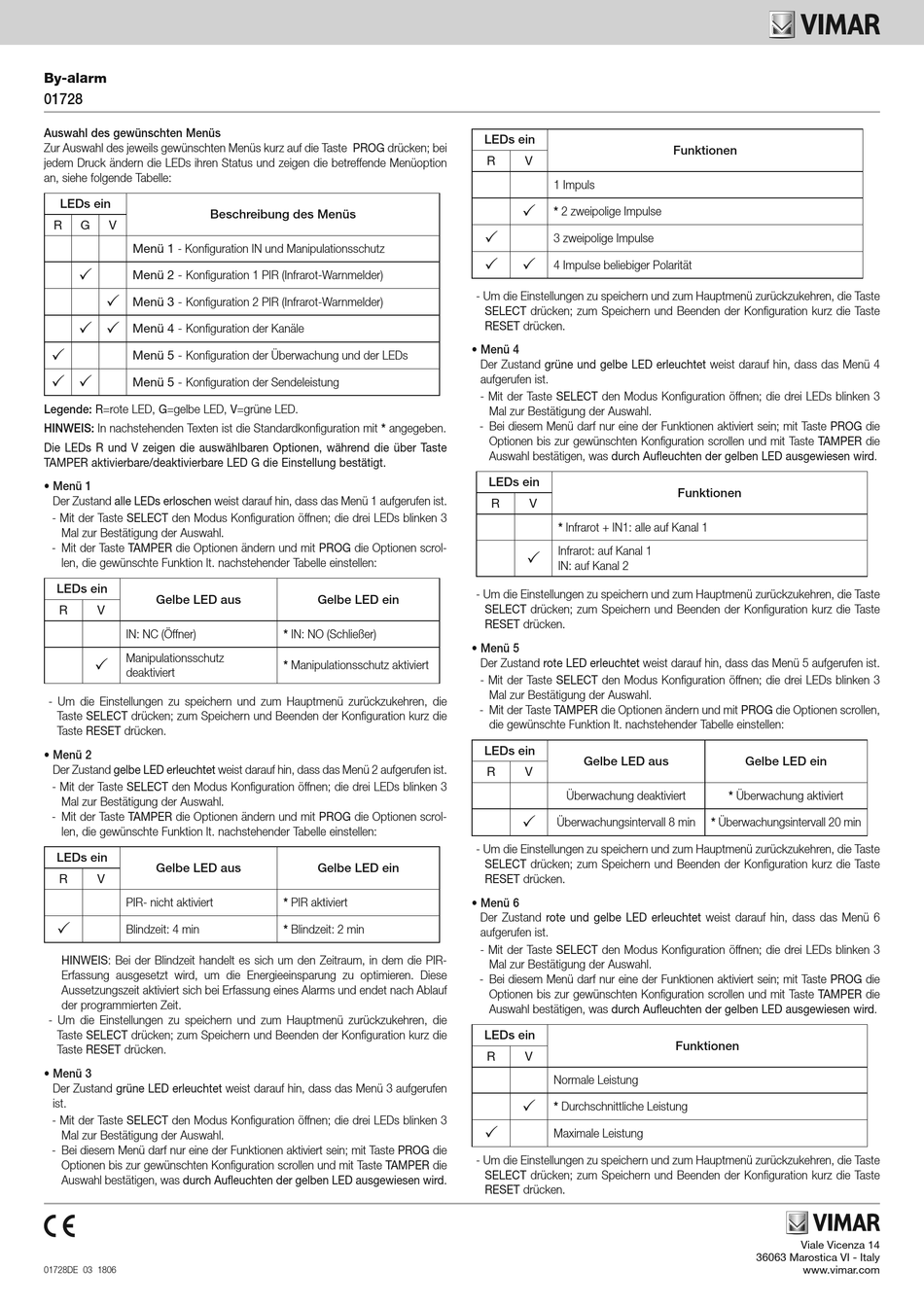

Vimar By-alarm Bedienungsanleitung Seite 2

By-alarm
01728
Auswahl des gewünschten Menüs
Zur Auswahl des jeweils gewünschten Menüs kurz auf die Taste PROG drücken; bei
jedem Druck ändern die LEDs ihren Status und zeigen die betreffende Menüoption
an, siehe folgende Tabelle:
LEDs ein
Beschreibung des Menüs
R G V
Menü 1 - Konfiguration IN und Manipulationsschutz

Menü 2 - Konfiguration 1 PIR (Infrarot-Warnmelder)

Menü 3 - Konfiguration 2 PIR (Infrarot-Warnmelder)
 
Menü 4 - Konfiguration der Kanäle

Menü 5 - Konfiguration der Überwachung und der LEDs
 
Menü 5 - Konfiguration der Sendeleistung
Legende: R=rote LED, G=gelbe LED, V=grüne LED.
HINWEIS: In nachstehenden Texten ist die Standardkonfiguration mit * angegeben.
Die LEDs R und V zeigen die auswählbaren Optionen, während die über Taste
TAMPER aktivierbare/deaktivierbare LED G die Einstellung bestätigt.
• Menü 1
Der Zustand alle LEDs erloschen weist darauf hin, dass das Menü 1 aufgerufen ist.
- Mit der Taste SELECT den Modus Konfiguration öffnen; die drei LEDs blinken 3
Mal zur Bestätigung der Auswahl.
- Mit der Taste TAMPER die Optionen ändern und mit PROG die Optionen scrol-
len, die gewünschte Funktion lt. nachstehender Tabelle einstellen:
LEDs ein
Gelbe LED aus
R V
IN: NC (Öffner)
Manipulationsschutz

deaktiviert
- Um die Einstellungen zu speichern und zum Hauptmenü zurückzukehren, die
Taste SELECT drücken; zum Speichern und Beenden der Konfiguration kurz die
Taste RESET drücken.
• Menü 2
Der Zustand gelbe LED erleuchtet weist darauf hin, dass das Menü 2 aufgerufen ist.
- Mit der Taste SELECT den Modus Konfiguration öffnen; die drei LEDs blinken 3
Mal zur Bestätigung der Auswahl.
- Mit der Taste TAMPER die Optionen ändern und mit PROG die Optionen scrol-
len, die gewünschte Funktion lt. nachstehender Tabelle einstellen:
LEDs ein
Gelbe LED aus
R V
PIR- nicht aktiviert
 Blindzeit: 4 min
HINWEIS: Bei der Blindzeit handelt es sich um den Zeitraum, in dem die PIR-
Erfassung ausgesetzt wird, um die Energieeinsparung zu optimieren. Diese
Aussetzungszeit aktiviert sich bei Erfassung eines Alarms und endet nach Ablauf
der programmierten Zeit.
- Um die Einstellungen zu speichern und zum Hauptmenü zurückzukehren, die
Taste SELECT drücken; zum Speichern und Beenden der Konfiguration kurz die
Taste RESET drücken.
• Menü 3
Der Zustand grüne LED erleuchtet weist darauf hin, dass das Menü 3 aufgerufen
ist.
- Mit der Taste SELECT den Modus Konfiguration öffnen; die drei LEDs blinken 3
Mal zur Bestätigung der Auswahl.
- Bei diesem Menü darf nur eine der Funktionen aktiviert sein; mit Taste PROG die
Optionen bis zur gewünschten Konfiguration scrollen und mit Taste TAMPER die
Auswahl bestätigen, was durch Aufleuchten der gelben LED ausgewiesen wird.
01728DE 03 1806
Gelbe LED ein
* IN: NO (Schließer)
* Manipulationsschutz aktiviert
Gelbe LED ein
* PIR aktiviert
* Blindzeit: 2 min
LEDs ein
R V
1 Impuls

* 2 zweipolige Impulse

3 zweipolige Impulse
 
4 Impulse beliebiger Polarität
- Um die Einstellungen zu speichern und zum Hauptmenü zurückzukehren, die Taste
SELECT drücken; zum Speichern und Beenden der Konfiguration kurz die Taste
RESET drücken.
• Menü 4
Der Zustand grüne und gelbe LED erleuchtet weist darauf hin, dass das Menü 4
aufgerufen ist.
- Mit der Taste SELECT den Modus Konfiguration öffnen; die drei LEDs blinken 3
Mal zur Bestätigung der Auswahl.
- Bei diesem Menü darf nur eine der Funktionen aktiviert sein; mit Taste PROG die
Optionen bis zur gewünschten Konfiguration scrollen und mit Taste TAMPER die
Auswahl bestätigen, was durch Aufleuchten der gelben LED ausgewiesen wird.
LEDs ein
R V
* Infrarot + IN1: alle auf Kanal 1
Infrarot: auf Kanal 1

IN: auf Kanal 2
- Um die Einstellungen zu speichern und zum Hauptmenü zurückzukehren, die Taste
SELECT drücken; zum Speichern und Beenden der Konfiguration kurz die Taste
RESET drücken.
• Menü 5
Der Zustand rote LED erleuchtet weist darauf hin, dass das Menü 5 aufgerufen ist.
- Mit der Taste SELECT den Modus Konfiguration öffnen; die drei LEDs blinken 3
Mal zur Bestätigung der Auswahl.
- Mit der Taste TAMPER die Optionen ändern und mit PROG die Optionen scrollen,
die gewünschte Funktion lt. nachstehender Tabelle einstellen:
LEDs ein
Gelbe LED aus
R V
Überwachung deaktiviert

Überwachungsintervall 8 min
- Um die Einstellungen zu speichern und zum Hauptmenü zurückzukehren, die Taste
SELECT drücken; zum Speichern und Beenden der Konfiguration kurz die Taste
RESET drücken.
• Menü 6
Der Zustand rote und gelbe LED erleuchtet weist darauf hin, dass das Menü 6
aufgerufen ist.
- Mit der Taste SELECT den Modus Konfiguration öffnen; die drei LEDs blinken 3
Mal zur Bestätigung der Auswahl.
- Bei diesem Menü darf nur eine der Funktionen aktiviert sein; mit Taste PROG die
Optionen bis zur gewünschten Konfiguration scrollen und mit Taste TAMPER die
Auswahl bestätigen, was durch Aufleuchten der gelben LED ausgewiesen wird.
LEDs ein
R V
Normale Leistung

* Durchschnittliche Leistung

Maximale Leistung
- Um die Einstellungen zu speichern und zum Hauptmenü zurückzukehren, die Taste
SELECT drücken; zum Speichern und Beenden der Konfiguration kurz die Taste
RESET drücken.
Funktionen
Funktionen
Gelbe LED ein
* Überwachung aktiviert
* Überwachungsintervall 20 min
Funktionen
