Wartungs- und Betriebsvorschrift
Drehkolbenpumpe
R116, R136, R116HD/I116, R136HD/I136, RP136Profi
Pos: 20 /Überschriften für Inhaltsverzeichnis /Überschrift 1/Montage @ 0\mod_1109924911984_6.doc @ 1126 @ 1

3 Montage

Pos: 21 /Überschriften für Inhaltsverzeichnis /Überschrift 2 /Transport @ 9\mod_1172823145915_6.doc @ 38084 @ 2

3.1 Transport

Pos: 22 /Grafiken/Pumpen/WBV/Montage/Transporthilfen VX / V100QHD / R @ 20\mod_1198071989871_6.doc @ 78461 @
Pumpenkörper

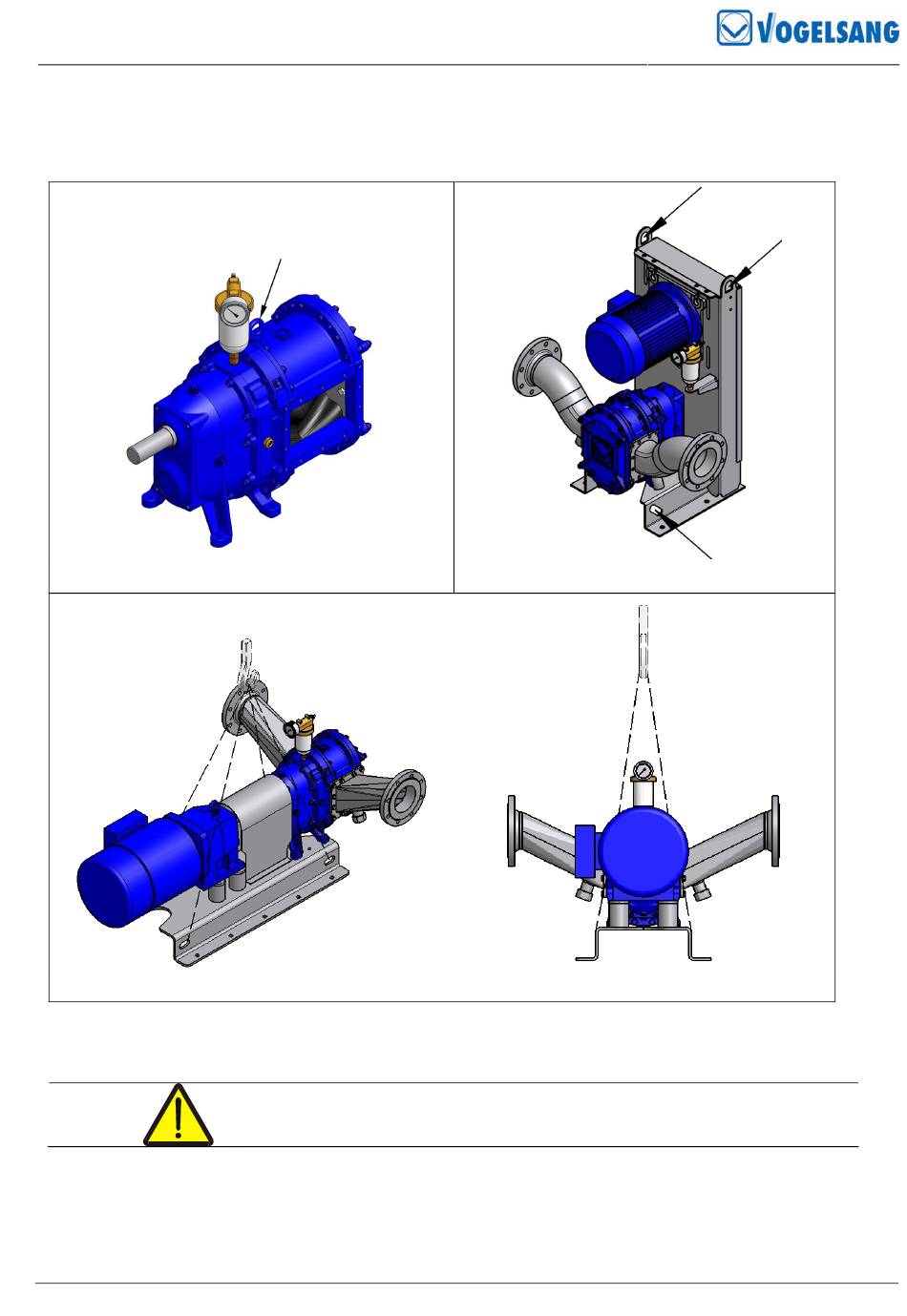

Abb. 1: Transporthilfen
Pos: 23 /WBV/Pumpen/Montage/Transport @ 32\mod_1228471122350_6.doc @ 110090 @
Beim hängenden Transport der Pumpen die angebrachten Anschlagpunkte für Hebezeuge verwenden,
siehe Abb. "Transporthilfen".
Pos: 24 /WBV/Pumpen/Sicherheitshinweise/Ringösen - Gewicht - Angriffswinkel (R-Pumpen) @ 32\mod_1228470059843_6.doc @ 110022 @
* max. zulässiges Gewicht bei einer Ringschraube M12:
max. zulässiges Gewicht bei zwei Ringschrauben M12:
(bei einem Angriffswinkel bis 45°)
Pos: 25 /------Seitenumbruch-------- @ 0\mod_1108370097250_6.doc @ 842 @
17.02.2009
Konsole, Bauform Kupplung
Ringschrauben* auf den Pumpen sind nur zum Heben der Pumpe ohne
Anbauteile (z.B. Motor) zu benutzen!
WBV.PU.003.DE V.1
Konsole, Bauform Riemenantrieb gekantet
340 kg
480 kg
w w w . v o g e l s a n g . i n f o
6/26
