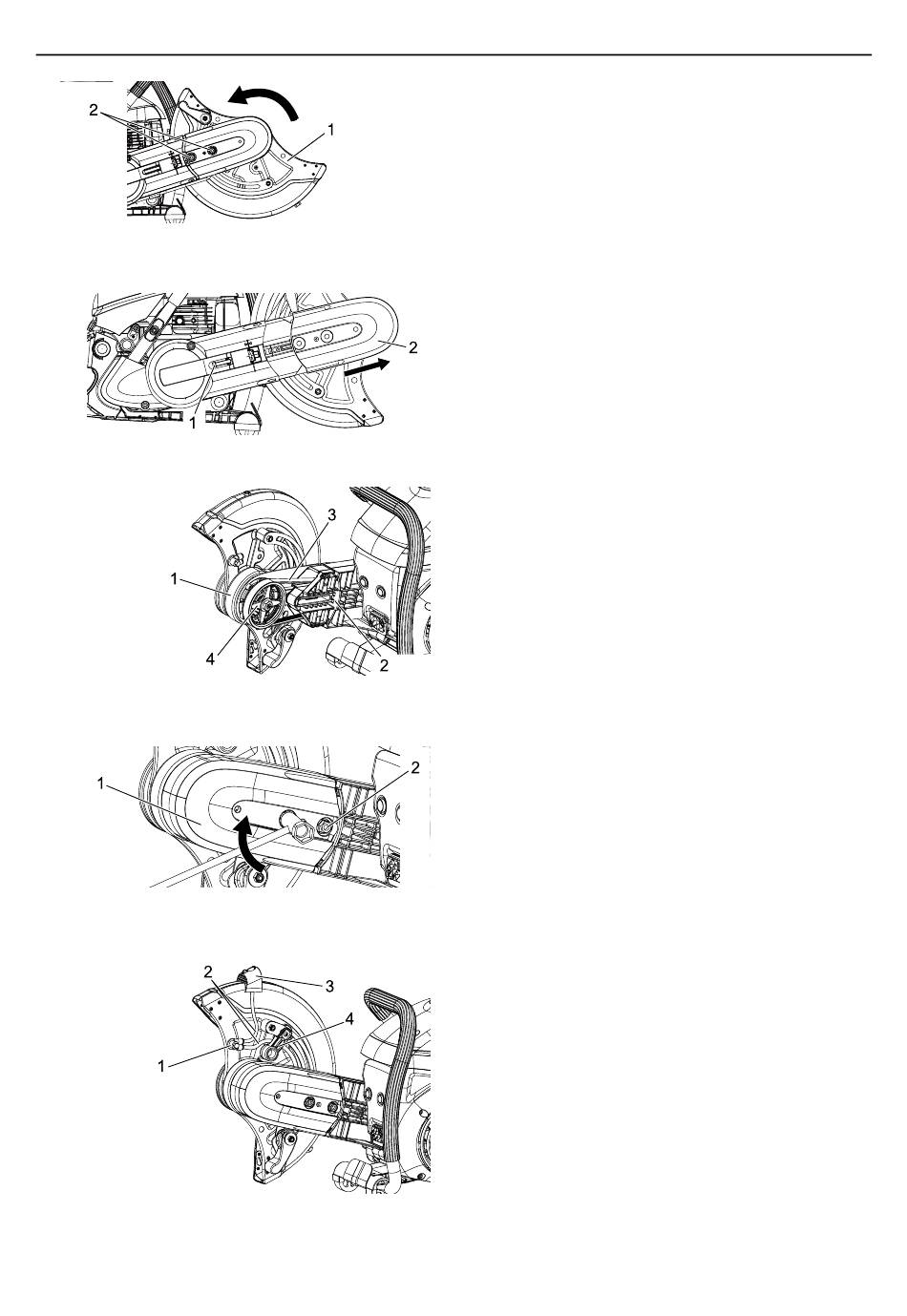

1. Protezione del disco
1. Vite di tensionamento
1. Braccio
2. Basamento
1. Carter puleggia
1. Raccordo tubo
2. Tubo
2. Bullone di fissaggio
braccio
2. Carter puleggia
3. Cinghia
4. Puleggia grande
2. Bullone di fissaggio
braccio
3. Manopola della prote-
zione del disco
4. Fermo della protezione
Prima di iniziare
8. Modificare l'inclinazione della protezione del disco.
9. Allenare la vite di tensionamento fino a quando non è più
possibile vedere l'estremità, quindi rimuovere i 2 bulloni di
fissaggio del braccio.
10. Rimuovere il carter della puleggia.
11. Rimuovere il braccio dal basamento. Rimuovere contempo-
raneamente la cinghia.
12. Invertire il braccio e montarlo nel foro lungo del basamento.
13. Posizionare la cinghia sulla puleggia grande.
14. Posizionare il carter della puleggia nel braccio. Assicurarsi
che il carter della puleggia non sia disallineato quando viene
inserito nel braccio.
15. Serrare a mano i 2 bulloni di fissaggio del braccio, quindi al-
lentarli di 1 giro. Regolare la tensione della cinghia. (Vedere
pagina 31.)
16. Serrare i 2 bulloni di fissaggio del braccio. Nota: Serrare a
una coppia di 23 - 27 N•m (230 - 270 kgf•cm).
17. Modificare l'inclinazione dell'ugello, quindi serrare il dado.
18. Inserire i 2 tubi nel raccordo.
19. Montare la manopola della protezione del disco sulla parte
superiore della protezione del disco.
20. Installare il fermo della protezione.
