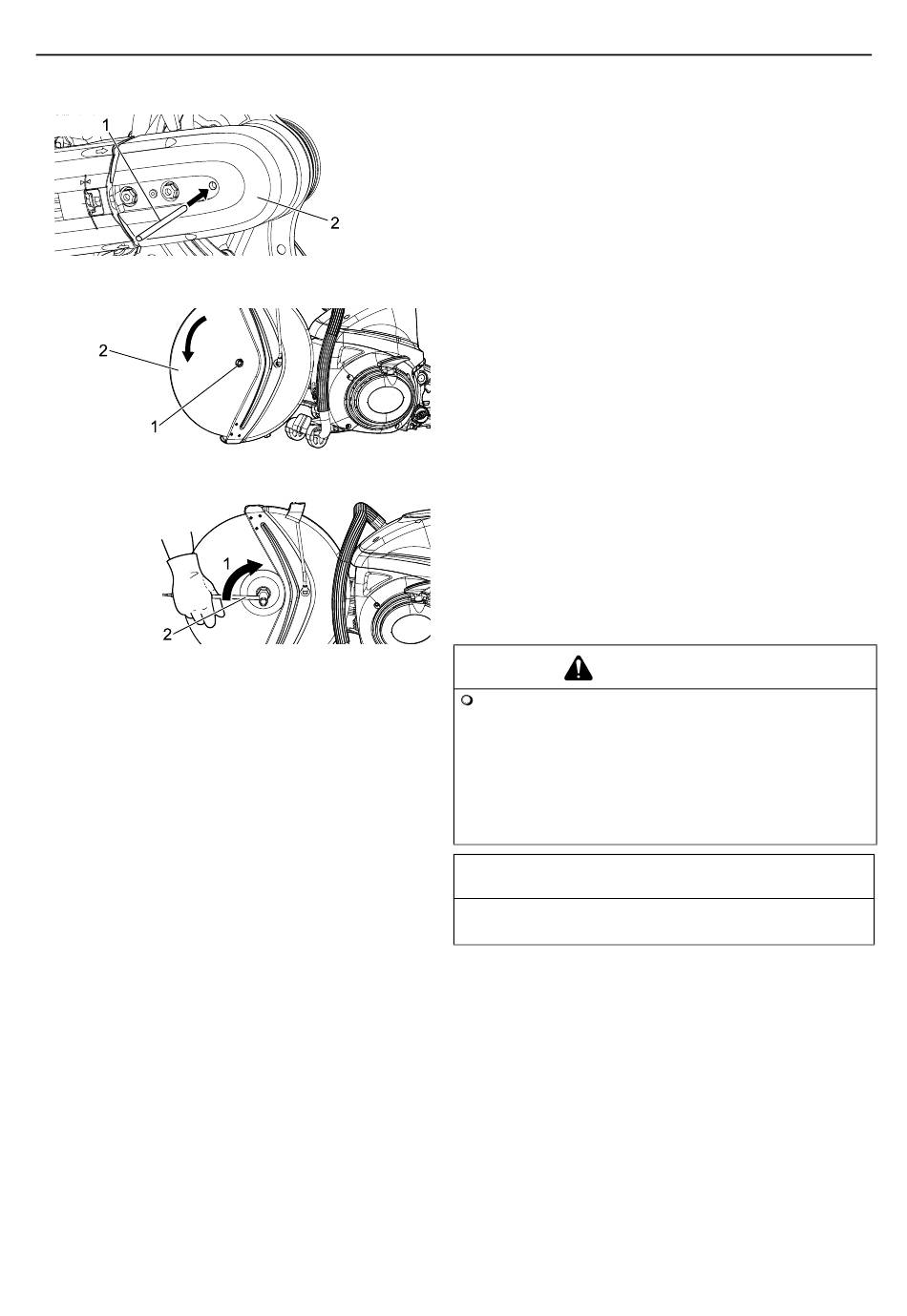

Prima di iniziare
Installazione di un disco da taglio
1.
Inserire la barra. Ruotare l'albero di trasmissione fino ad al-
lineare il foro nella puleggia grande e la barra.
2.
Svitare il bullone di fissaggio del disco con la chiave da 19
mm o con le dita.
3.
Rimuovere il bullone di fissaggio disco e la flangia esterna,
lasciando la flangia interna in posizione.
4.
Verificare la direzione di rotazione del disco da taglio e mon-
tarlo in modo che il foro centrale si trovi sopra l'adattatore
montato sull'albero di trasmissione.
5.
Allineare il foro nella flangia esterna con l'albero di trasmis-
sione ed esercitare pressione.
6.
Serrare a mano il bullone del disco, quindi serrarlo comple-
tamente con una chiave a T. Serrarlo a una coppia di 25 - 30
N•m.
7.
Rimuovere la barra e ruotare manualmente il disco da taglio;
assicurarsi che sia perpendicolare e allineato.
AVVERTENZA
Prima del serraggio, controllare che le flange sia corret-
tamente in sede e non inclinate sul fissaggio o sulla fi-
lettatura del bullone. Non serrare eccessivamente il
bullone poiché potrebbe rompere il tampone in dotazio-
ne con il disco. Per il serraggio, non utilizzare attrezzi
pneumatici, elettrici o il peso del corpo. per evitare di
danneggiare la filettatura. Non serrare a una coppia su-
periore a 30 N•m (300 kgf•cm).
NOTA
Per alcune procedure, potrebbe essere necessario rimuovere
e rimontare il braccio con il disco sul lato esterno del braccio.
