MN05013011ZDE03.fm

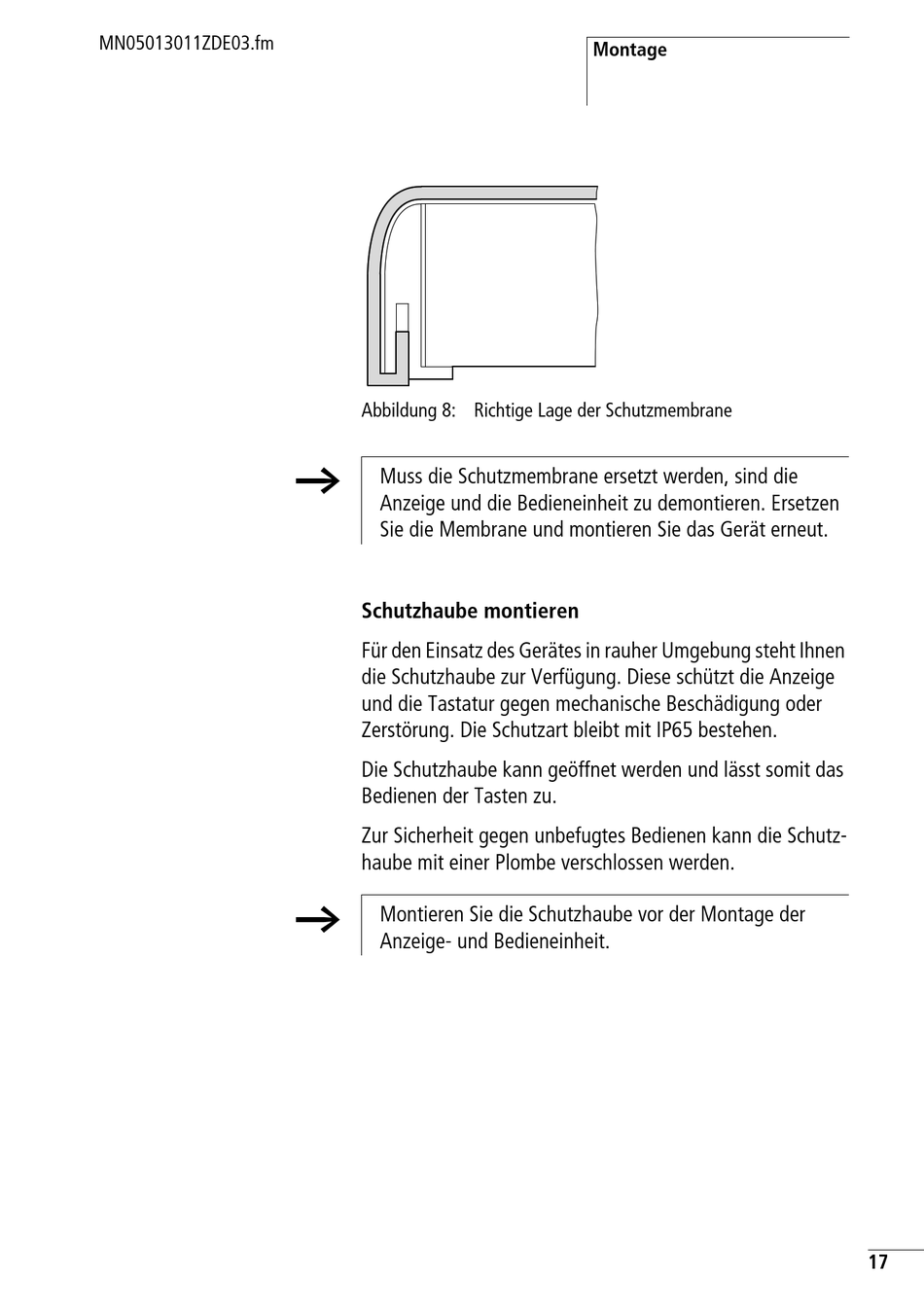

Abbildung 8: Richtige Lage der Schutzmembrane
Muss die Schutzmembrane ersetzt werden, sind die
h
Anzeige und die Bedieneinheit zu demontieren. Ersetzen
Sie die Membrane und montieren Sie das Gerät erneut.
Schutzhaube montieren
Für den Einsatz des Gerätes in rauher Umgebung steht Ihnen
die Schutzhaube zur Verfügung. Diese schützt die Anzeige
und die Tastatur gegen mechanische Beschädigung oder
Zerstörung. Die Schutzart bleibt mit IP65 bestehen.
Die Schutzhaube kann geöffnet werden und lässt somit das
Bedienen der Tasten zu.
Zur Sicherheit gegen unbefugtes Bedienen kann die Schutz-
haube mit einer Plombe verschlossen werden.
h
Montieren Sie die Schutzhaube vor der Montage der
Anzeige- und Bedieneinheit.
Montage
17
