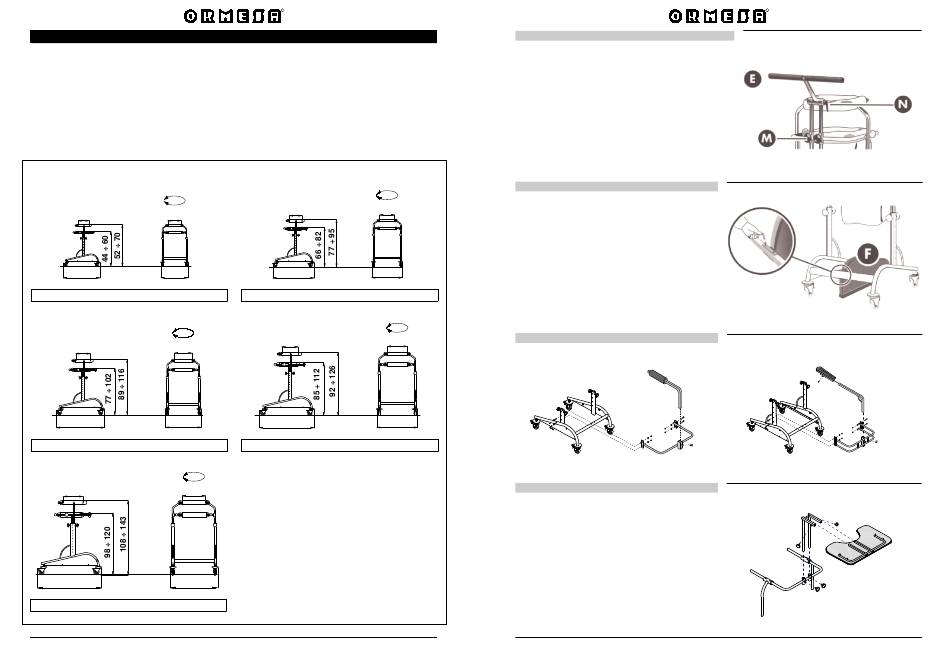

TECHNISCHE DATEN VOM DYNAMICO für INNENBEREICH
•
Lackierte und verchromte Gestell mit ungiftigen Epoxidharzen;
•
Gepolsterte Beckenhalterung, höhen-, vorwärts und rückwärts verstellbar;
•
gepolsterte Thoraxhalterung, höhenverstellbar und abnehmbar;
•
Sizthose aus Stoff, zwei Lagen, höhenverstellbar mit Gurten und Schnallen, weitenverstellbar
mit Klettverschluss;
•
Untergestell mit schwenkbaren Rollen von 80 mm Durchmesser, allesamt mit Totatfeststeller;
•
PVC-Möbelschutzpuffer;
•
DYNAMICO ist in 5 Größen verfügbar;
65
17
24
79
66
DYNAMICO 1
GEWICHT Kg 12
MAXIMALE BELASTUNG Kg 30
85
23
29
88
66
DYNAMICO 3
GEWICHT Kg 15,6 MAXIMALE BELASTUNGX Kg 60
120
31
40
106
77
DYNAMICO 5
GEWICHT Kg 19,7 MAXIMALE BELASTUNGX Kg 90
R
ABMESSUNGEN IN CM
75
20
27
84
66
DYNAMICO 2
GEWICHT Kg 14,6 MAXIMALE BELASTUNG Kg 45
29
34
95
71
DYNAMICO 4
GEWICHT Kg 17
MAXIMALE BELASTUNG Kg 75
Zuberhörteile nach Wunsch:
-
Unterarmauflage 809
-
Zusatzgewichte 810
-
Schleifbremsen 811
-
Richtungsstabilisatoren 812
-
Verstellbarer Haltegriff 813
-
Bein- Abduktionsplatte 814
4 / 17
Montage VERSTELLBARER HALTEGRIFF
•
Die unteren Rohre des Haltegriffs E in das Gerät
einführen und nach annähernder Höheneinstellung
die Feststellschrauben M anziehen und sicherstellen,
daß auch der Hebel N für die horizontale Regulierung
festgestellt ist.
Montage BEIN-ABDUCKTIONSPLATTE
•
Das Zubehör F gemäß der Abbildung mit jeweils
zwei Schrauben auf der oberen und unteren Seite
befestigen.
•
Die Schrauben mit Hilfe des Sechskantschlüssels
(im Lieferumfang) festziehen.
110
Montage ABDUKTIONS...
Montage TRANSPARENTER TISCH
R
813
814
815
824
13 / 17
Bild 21
Bild 22
Bild 23
Bild 24
